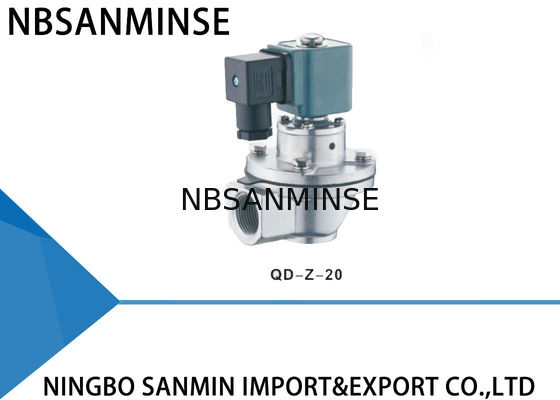

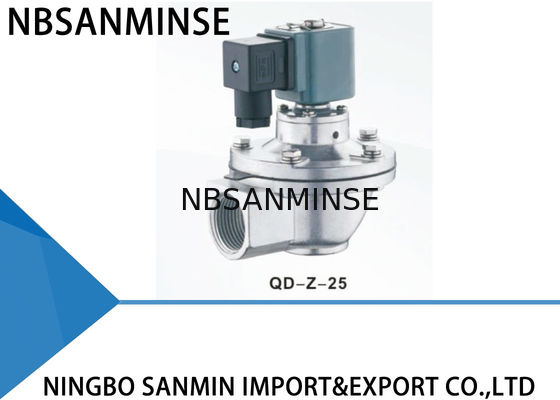

Válvula de Pulso Eletromagnética Série QD - Z - 20 / 25 GOYEN Substituição Válvula de Poeira à Prova de Ar em Ângulo Reto 3 / 4 ", 1 "
Uso
A válvula eletromagnética (também chamada de válvula de diafragma) é o "interruptor" para o ar comprimido no sistema de limpeza de poeira do filtro de manga de pulso. Controlada pelos sinais de saída do dispositivo de controle de jato de pulso, ela limpa a poeira nas mangas do filtro célula por célula para manter a resistência da casa de filtros dentro da faixa definida e, assim, garantir as funções de processamento e a eficiência de coleta de poeira da casa de filtros.
As válvulas eletromagnéticas do tipo Z são válvulas em ângulo reto, com um ângulo de 90 graus entre a entrada e a saída, adequadas para a conexão de instalação entre a cúpula de gás e o tubo de sopro da casa de filtros, proporcionando bom fluxo de ar e pulsos de limpeza de poeira que atendem aos requisitos.
Princípio de Funcionamento
Os sinais elétricos do dispositivo de controle de jato de pulso movem a armadura da válvula eletromagnética de pulso. A saída de ar da célula de gás de retorno abre e a célula de gás de retorno perde pressão rapidamente, fazendo com que o diafragma se mova para trás e o ar comprimido sopre pela saída da válvula. A válvula eletromagnética de pulso entra em condição "aberta".
Construção do Material
| Corpo |
Fundido em ADC12 |
| Armadura |
Aço inoxidável 430FR |
| Diafragma |
Nitrila ou Viton |
| Mola |
Aço inoxidável 321 |
| Fixadores |
Aço inoxidável 302 |
Membranas de boa qualidade devem ser selecionadas e usadas para todas as válvulas, com cada peça verificada em cada procedimento de fabricação e colocada na linha de montagem em conformidade com todos os procedimentos. Cada válvula acabada deve passar pelo teste de sopro eletroforético.
Falha comum e solução de problemas
| Período de uso |
Fenômenos de falha |
Razão possível |
Solução de problemas |
| Durante a instalação e comissionamento |
As válvulas não abrem completamente, mas a parte principal age. |
Verifique a pressão da cúpula de gás para ver se está muito baixa. |
Verifique o vazamento |
| Algumas válvulas não funcionam, mas as outras estão normais. |
Verifique a conexão da bobina da válvula e a bobina |
Substitua os acessórios |
| As válvulas não fecham completamente. Há vazamento. Não há como estabelecer uma cúpula de gás. |
Válvula em Y. Algumas válvulas para a mesma cúpula de gás estão vazando, causando vazamento em todas as válvulas. |
Verifique o vazamento |
| Válvula em Z. A entrada da válvula e o bocal de sopro estão instalados invertidos. |
Reinstalar |
| Algumas válvulas não fecham. Há vazamento. |
Há sujeira ou detritos na membrana, o que está bloqueando o núcleo de ferro móvel. |
Limpe a membrana e verifique se a membrana está completa. Verifique o núcleo de ferro móvel e o bloqueio de ar. |
| O fechamento de uma válvula está lento. |
O orifício da membrana está bloqueado. |
Drene o orifício da membrana |
| Durante o período de uso |
Algumas válvulas estão vazando. A membrana não fecha firmemente e a válvula fica sempre um pouco aberta.
Há sujeira ou detritos na membrana, a parte principal está danificada. O núcleo de ferro móvel está bloqueado.
|
Limpe a membrana e verifique se a peça da membrana está completa. Verifique o núcleo de ferro móvel e o bloqueio de ar. Substitua os acessórios, se necessário. |
Bobina quente e queimada. |
| Ficou ligada por muito tempo. |
Verifique a condição de funcionamento do sistema de controle. |
Existe tensão, mas a válvula não opera. |
| Membrana danificada e orifício bloqueado. |
Substitua os acessórios a tempo. |
A temperatura ambiente está abaixo de -20°C. A válvula está vazando e não abre. |
| A temperatura ambiente está muito baixa e há gelo na válvula. |
Preste atenção ao isolamento e à manutenção de temperaturas adequadas. |
P: Você poderia oferecer amostras grátis? |
R: Sim,
mas depende dos produtos, por favor, entre em contato conosco ina@pneuhydr.com ou whatsapp 0086 15168536055 P: Qual é o seu escopo de negócios?
R: Nosso escopo de negócios é
serviço de exportador de peças de automação com contêiner completo, e venda decilindro de ar, tratamento de fonte de ar, válvula solenóide,válvula de ar,válvula motorizada, válvula de latão, válvula hidráulica, cilindro hidráulico,conexão de ar e óleo , manômetro etc.P: Que tipos de produtos você pode fabricar?
R: Podemos fabricar muitos tipos de processamento de materiais de aço inoxidável,latão, alumínio.como válvula de alta pressão, válvula solenóide, válvula elétrica, válvula de água, válvula pneumática, cilindro de ar, válvula hidráulica, acumulador hidráulico, produtos e assim por diante.
P: O produto pode ser feito com nosso logotipo e marca?R: Sim, claro, podemos fazer. Somos fornecedores OEM há anos e profissionais em fazer. Mas você precisa nos dar a autorização, se for possível. P: Você pode fornecer produtos originais de marcas pneumáticas e hidráulicas famosas?R: Sim, podemos fornecer como Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser etc.P: Existe garantia disponível?R: Sim, normalmente os produtos têm um ano de garantia de qualidade. P: O conector é em sistema britânico ou métrico? Qual é a diferença entre roscas PT, NPT e G?R: A rosca G é cilíndrica e não se auto-sela, exigindo juntas adicionais para evitar vazamentos. PT e NPT são cônicas, e as roscas interna e externa ficam cada vez mais apertadas ao serem apertadas. A vedação é alcançada através da deformação das roscas, e selante ou fita são geralmente usados em conjunto para melhorar o efeito de vedação.A rosca G é um tubo reto cilíndrico usado para conexões não seladas; a rosca PT é um tubo cônico que depende da deformação e vedação da própria rosca; NPT também é um tubo cônico com um ângulo de perfil de dente de 60 graus, usado principalmente na América do Norte.P: Como converter unidades de pressão: MPa, bar, psi, kg/cm²?R: 1MPa=10bar≈145psi≈10kgP: O que geralmente causa a queima das bobinas das válvulas solenóides?R: Tensão e Hz incorretos, comutação frequente, entrada de líquido na cabeça piloto, problema no núcleo da válvula e na mola, ambiente quente, vibração pesada, etc.
P: O que deve ser observado para componentes pneumáticos em ambientes de alta temperatura ou extremamente frios?
Ponto de Foco
Contramedidas para Ambiente de Alta Temperatura
Contramedidas para Ambiente de Frio Extremo
Bobinas de alta resistência ao calor, dissipação de calor, baixo consumo de energia Fluororubber, PTFE
Nitrila de baixa temperatura, borracha de silicone, poliuretano
Lubrificação
Graxa sintética de alta temperatura (baixa volatilidade) Graxa de baixa temperatura (baixo ponto de fluidez, baixa viscosidade)
Tratamento do Fornecimento de Ar
Fortalecer o resfriamento, remoção eficiente de água
Secagem de ponto de orvalho ultrabaixo (refrigeração + tipo adsorção), aquecimento
Componentes Metálicos
Reservar folga de expansãoSelecionar materiais com tenacidade a baixas temperaturas, evitar vazamentos devido ao encolhimento a frio Componentes de Controle
Bobinas de alta resistência ao calor, dissipação de calor, baixo consumo de energia Instalar caixas de isolamento, aquecimento local, evitar condensação a frio
| Instalação |
Manter afastado de fontes de calor, adicionar placas de isolamento térmico |
Evitar exposição a vento e neve, envolver com materiais de isolamento térmico |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
