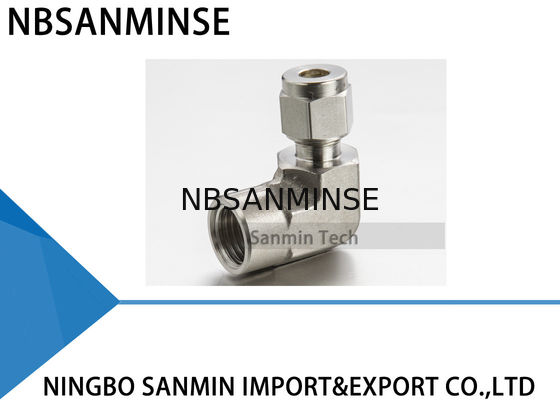

FE Fêmea Cotovelo Aço Inoxidável 316L Tubos de Instalação de Encanamento Instalação de Alta Qualidade Sanmin
Instruções de instalação
Os acessórios são fornecidos montados e apertados aos dedos.
1. Insira o tubo no dispositivo
Verifique se o tubo está firmemente apoiado no ombro e se a porca está apertada.Neste ponto, recomenda-se desenhar uma marca de escrivão no hexágono da extensão sobre o corpo de montagem.Esta marca servirá de indicador para o ponto de partida e para a retirada adequada.
2 Apertar a porca
1-1/4 Virações da porca são necessárias para 1/4 ′′ (6mm) e superior (ver Fig. A).
É necessária uma rotação de 3/4 da porca para 3/16" (4 mm) e abaixo (ver Fig.B)
Instruções para a reassembleia
As ligações podem ser desconectadas e refeitas repetidamente, sem perda de vedação impermeável.
1. Antes de desconectar, marque a posição da porca em relação ao corpo.
2Para a montar de novo, usa uma chave inglesa para apertar a porca na posição original.
3Apertar ligeiramente com a chave inglesa até sentir um ligeiro aumento no binário.
Cortador de tubos
Para obter uma ligação sem vazamento, o tubo deve ser cortado quadradamente.
Não tente reduzir o tempo de corte fazendo cortes profundos a cada volta do cortador.
A extremidade do tubo deve ser desbarrada para evitar danos ao dispositivo e para garantir que o rubro chegue ao fundo do dispositivo.
Alerta
Não segure o tubo num parafuso no local onde será inserido no dispositivo (o parafuso deixará uma marca no tubo que pode causar fugas e causar ovalosidade).
Alguns cuidados a tomar
1Os tubos não devem ser arrastados pelo chão.
2Os tubos não devem ser retirados de um porta-tubos, especialmente no caso de tubos OD grandes.
Tubos de cobre
Se utilizar tubos de cobre de um rolo, segurar a extremidade do tubo e rolar o rolo para fora, permitindo que o tubo fique em uma superfície plana.
Alta segurança
Em aplicações em que existem condições severas e alta pressão, recomendamos os seguintes procedimentos de instalação:
1. Verifique se a porca está apertada.
2. Insira o tubo (até ao ombro)
3. Rote a porca com uma chave inglesa até que o tubo não gire livremente.
4. Marque a posição da porca.
5. Vira a porca 1-1/4 vezes.
Este método garante que, mesmo que o tubo O.D. esteja na tolerância mínima, as ferrulas estarão em contato com o tubo para a rotação completa 1-1/4.
A fim de assegurar a máxima fiabilidade e desempenho da montagem, deve ser dado grande cuidado na selecção dos tubos para cada aplicação.
Seleção de tubos
Quatro variáveis devem ser tidas em conta ao encomendar um tubo para utilização com acessórios:
1. Materiais
2. Espessura da parede do tubo
3. Finalização da superfície do tubo
4. Dureza do tubo
Os tubos devem cumprir o padrão ASTM A213 ou ASTM A269, ser sem costura e totalmente aquecidos.
O tubo deve ser vermelho, sem arranhões, e adequado para dobrar e queimar.
Porquê escolher-nos?
1: Encomenda de amostras e encomenda em pequena quantidade são aceitáveis.
2Personalize de acordo com o seu pedido especial.
3Forneça informações gratuitas sobre os produtos.
4: Garantia de qualidade fiável e serviço pós-venda activo
5: Garantia de qualidade de um ano
P: Pode oferecer as amostras grátis?
A: Sim, Mas depende dos produtos, Por favor, contacte-nos. Ina@pneuhydr.com ou whatsapp 0086 15168536055
P: Qual é o seu âmbito de negócios?
A: O nosso âmbito de actividade éServiço de peças de automação para exportadores com recipiente completo e vendacilindro de ar, tratamento de fontes de ar, válvula solenoide,válvula de ar,válvula motorizadora,válvula de latão, válvula hidráulica, cilindro hidráulico, ar e óleode adaptação, manômetroetc.
P:WQue tipos de produtos pode fazer?
R: Podemos fazer muitos tipos de aço inoxidável, Latão, alumínioprocessamento de materiais.como altapressão Válvula / válvula solenoide / válvula elétricaválvula de água/válvula pneumática/cilindro de ar/válvula hidráulica/acumulador hidráulicoprodutos e assim por diante.
P: O produto pode ser feito com o nosso logotipo e marca?
R: Sim, claro que podemos fazer. Somos fornecedores OEM há anos e profissionais para fazer. Mas você precisa nos dar a autorização se for possível.
P: Pode fornecer produtos de marca de instrumentos pneumáticos e hidráulicos famosos originais?
R: Sim, podemos fornecer como Festo,Smc,CKD,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser etc.
P: Há garantia disponível?
R: Sim, normalmente os produtos são de um ano de garantia de qualidade.
P: O conector está no sistema britânico ou métrico? Qual a diferença entre PT, NPT e fios G?
A: O fio G é cilíndrico e não se sela, exigindo juntas adicionais para evitar vazamentos.e os fios internos e externos tornam-se cada vez mais apertados quando apertadosA vedação é obtida através da deformação dos fios, e o selante ou fita é geralmente utilizado em conjunto para melhorar o efeito de vedação.
O fio G é um tubo cilíndrico recto utilizado para ligações não fechadas; o fio PT é um tubo cônico que depende da deformação e vedação do próprio fio;NPT é também um tubo cônico com um ângulo de perfil do dente de 60 graus, utilizado principalmente na América do Norte
P: Como converter unidades de pressão: MPa, bar, psi, kg/cm2?
A: 1MPa=10bar≈145psi≈10kg
P: O que causa normalmente o esgotamento das bobinas de válvulas solenoides?
A: Voltagem e hz incorretos, comutação frequente, cabeça do piloto a entrar no líquido, problema do núcleo da válvula e da mola,ambiente Quente, vibrações fortes, etc.
P: O que deve ser observado para componentes pneumáticos em ambientes de alta temperatura ou extremamente frios?
| Ponto de foco |
Contramedidas para o ambiente de alta temperatura |
Contramedidas em ambientes extremamente frios |
| Sementes |
Fluoroblast, PTFE |
Nitril de baixa temperatura, borracha de silicone, poliuretano |
| Lubrificação |
Gordura sintética de alta temperatura (baixa volatilidade) |
Gordura de baixa temperatura (baixo ponto de cozimento, baixa viscosidade) |
| Tratamento do ar |
Reforçar o arrefecimento, remoção eficiente da água |
Secagem com ponto de orvalho ultra baixo (tipo de refrigeração + adsorção), rastreamento térmico |
| Componentes metálicos |
Autorização de expansão de reservas |
Selecionar materiais com resistência a baixas temperaturas, evitar fugas devido ao encolhimento a frio |
| Componentes de controlo |
Círculos de alta resistência ao calor, dissipação de calor, baixo consumo de energia |
Instalar caixas de isolamento, aquecimento local, evitar a condensação a frio |
| Instalação |
Manter longe de fontes de calor, adicionar placas de isolamento térmico |
Evitar exposição ao vento e à neve, envolver com materiais de isolamento térmico |
