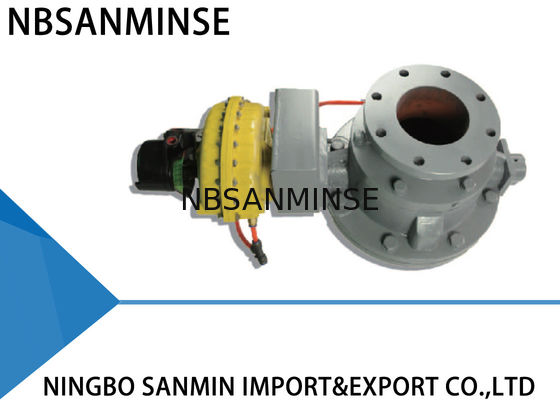

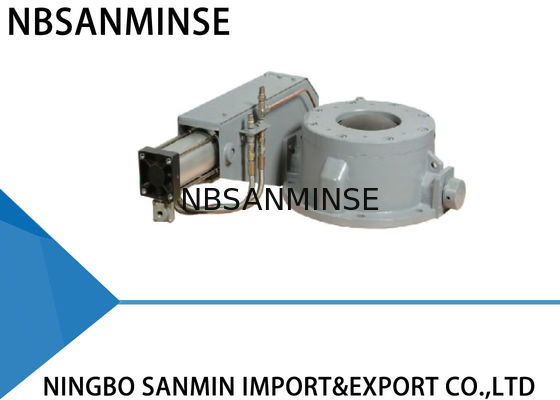

Válvula profissional da abóbada da entrada/equilíbrio SMDF, válvula de verificação dobro do disco





---

Informação da produção



. As válvulas da abóbada são projetadas como -fora no dispositivo em sistemas do transtorte pneumático para materiais de maioria por meio de seu desempenho do interruptor sobre e fora no recipiente ou no encanamento. É aplicado no sistema do transtorte pneumático para os materiais de maioria que são fracos, secos, não-pegajosos e fluidos. Em particular, é usado bem em centrais elétricas térmicos para a eliminação da cinza.



. As válvulas da abóbada são desligadas sobre e usando um núcleo de válvula hemispherical e uma arruela ventilada do selo. Não há nenhuma fricção entre o núcleo e a arruela do selo devido ao curso de em-fora é processada sob o ambiente da não-pressão.



. De acordo com o ambiente operacional diferente, o núcleo de válvula da abóbada emprega materiais diferentes e os hardenings de superfície. Pode certificar-se de que a arruela do selo consegue o selo constante e excelente. A arruela de borracha do selo pode estar de alta temperatura, abrasão, envelhecimento e outros impactos desfavoráveis porque os componentes especiais. Consequentemente, a arruela de borracha do selo é durável.

A aplicação da válvula da abóbada: pó do gás, do líquido, o semi-fluido e o contínuo.



Princípio de funcionamento



. A válvula da abóbada é uma abóbada hemispherical. No curso -fora na operação, há uma distância de 0.2~0.4mm mantidos entre o núcleo e a arruela do selo, que os permite de se mover sem se tocar em. Isto é projetado encontrar o objetivo de menos abrasão porque não há nenhuma fricção entre o núcleo e a arruela do selo. O atuador pneumático é um cilindro linear da versão ativa dobro. Quando a válvula da abóbada se fecha, a arruela do selo obtém inflada e pressiona subseqüentemente contra o núcleo hemispherical, que formam um anel selado hermético muito sadio. Os materiais flaw no encanamento são obstruídos assim.



. As válvulas funcionam nos ciclos: Feche (a arruela do selo obtém inflada) as voltas próximas do núcleo do → do → (a arruela do selo exala fora) que correm as voltas inteiramente abertas do núcleo do → do → (arruela do selo em nenhuma ação da inflação) que correm o fim próximo do → do → (arruela do selo em nenhuma ação da inflação) (a arruela do selo obtém inflada)

Condição normal: O núcleo de válvula está na posição próxima, quando o parafuso do ajuste no braço giratório mantém a haste do interruptor de limite do ar e o ar comprimido está carregando para selar a arruela. A pressão contra a arruela do selo é indicada no calibre de pressão.



Abra a circunstância: O cilindro linear começa mover-se, quando o parafuso do ajuste no braço giratório quebra longe do limite do ar através da válvula de exaustão rápida. Então voltas do núcleo de válvula que correm junto com ele. Durante o período de corredor do núcleo, não há nenhum toque da arruela do núcleo e do selo entre si.

Condição próxima: Em cima de desligar a ordem, os começos do cilindro para girar para trás, quando o núcleo corre na maneira reversa até um parafuso próximo completo da posição e do ajuste no braço giratório mantêm a haste do interruptor de limite do ar. Então o suprimento de ar gerencie sobre para a arruela do selo da alimentação. (O total do formulário do tempo perto do recharge do ar é controlado pelo parafuso do ajuste.)





Parâmetros técnicos



Pressão de funcionamento máxima: 1,0 MPA

Pressão de teste máxima: 1,5 MPA

Temperatura de funcionamento: ≤ 250℃

Pressão do teste de impermeabilidade: 1,1 MPA



A pressão de funcionamento do cilindro é 0,4 MPA MPA~0.6. Contudo, a pressão da inflação da arruela do selo é 0,4 MPA MPA~0.6, que é mais alto do que a alimentação pressure-0.15MPA. Use por favor o ar comprimido limpo, seco e livre de óleo.



A instalação



1. Antes da instalação, leia por favor este manual com cuidado, e modelo da válvula de verificação, DN e parâmetros técnicos.

2. Abra a válvula da abóbada após ter esgotado ar comprimido.

3. A válvula da abóbada deve ser mantida longe da água e dos materiais molhados.

4. Não solde a flange após ter terminado a instalação, ou a arruela do selo pôde ser danificada.

5. O centro do centro do encanamento dois e da válvula deve ser coaxial. A superfície da flange deve ser lisa e manter-se horizontal sem inclinação relativamente grande, porque certifica-se que a válvula pode prender e trabalhar bem. Além disso, os parafusos devem simetricamente ser prendidos.

6. Verifique a condição operacional da válvula da abóbada regularmente. Resolva circunstâncias anormais corretamente e imediatamente.

7. Cumprem por favor as regras relativas de operação da segurança quando você é involvido em processo de winching, da instalação, de operação, de eliminação de erros ou de reparo.

8. Cada válvula da abóbada terminou o teste dinâmico e ajustes relativos.





Método da pesquisa de defeitos



Problemas	Causa	Método da pesquisa de defeitos
Escapamento	Corpo estrangeiro	Remova o corpo estrangeiro
	A arruela do selo é inválida	Substitua a arruela do selo
	Abrasão do núcleo de válvula	Substitua o núcleo de válvula
A válvula não pode abrir ou fechar-se	As peças Rotatable tornam-se flexíveis ou inválidas	Ajuste ou substitua as peças relativas
	Insuficiente pressão ou escapamento	Linha de ar da verificação e da fonte do reparo
	Os componentes pneumáticos transformam-se envelhecimento ou inválidos	Substitua os componentes pneumáticos relativos







---

Componentes principais e materiais



NÃO.	Artigo	Material	NÃO.	Artigo	Material
1	Corpo de válvula	Ferro fundido	8	Anel combinado do selo	Tetrafluoro + borracha
2	Placa superior	Ferro fundido dútile	9	Suporte do hemisfério	Ferro fundido dútile
3	Anel do torneira	Ferro fundido dútile	10	Eixo de gerencio	45#
4	Anel interno	Ferro fundido dútile	11	Braço giratório	Ferro fundido dútile
5	Arruela do selo	Borracha especial	12	Válvula de corrediça mecânica	Alumínio
6	Hemisfério	Ferro fundido dútile	13	Parafuso de ajuste	Alumínio
7	Alojamento do eixo	Bronze + grafite da lata	14	Atuador pneumático	Alumínio
