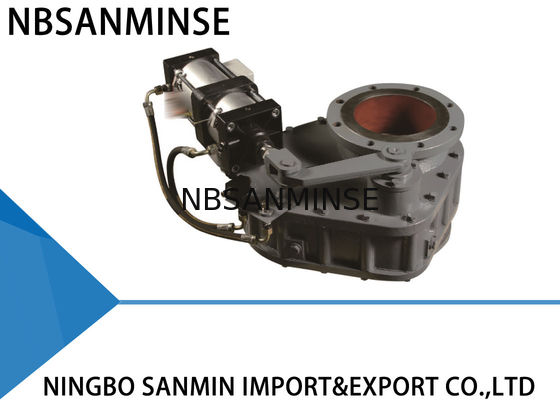

Válvula de Disco Duplo para Cimenteira / Usina de Energia Excelente Resistência ao Desgaste
Informações de Produção
A válvula de disco rotativo emprega uma estrutura de par de atrito de cerâmica ou metal duro, o que a torna mais abrasiva e com melhor vedação. Ela necessita apenas de uma pequena carga de partida devido à sua estrutura única. Além disso, as cinzas dificilmente se acumulam no corpo da válvula pelo mesmo motivo. Todas essas características tornam a válvula de disco rotativo durável.
Princípio de Operação
O atuador move a haste e o braço de alavanca um quarto de volta, o que aciona o disco. Toda a superfície de vedação do disco está constantemente em contato com a sede ou a pastilha através da força exercida por molas helicoidais. Essas molas permitem que o disco se mova verticalmente. Isso compensa a expansão e contração térmica dos componentes da válvula, além de superar o efeito de qualquer contrapressão para a qual foi projetada e entre as superfícies de vedação. As diferenças nas forças tangenciais de atrito do disco com a sede fazem com que o disco gire em sua sede à medida que a válvula cicla, cortando e limpando qualquer material de processo que possa se acumular. Todas essas características tornam a válvula de disco rotativo durável. Ela fornecerá suporte confiável para o seu sistema.
Aplicações
. A válvula de disco rotativo pode ser usada em sistemas de transporte de cinzas em usinas termoelétricas. Ela também pode ser aplicada em minas, cimenteiras, fábricas de cal, usinas metalúrgicas, fábricas químicas e outros campos que necessitam transportar cinzas cáusticas ou abrasivas.
Parâmetros Técnicos
. Pressão máxima de operação: 1.0 MPA
. Pressão máxima de teste: 1.5 MPA
. Temperatura de operação: ≤ 200°C
. Pressão de teste de vazamento: 1.1 MPA
Instalação
1. Antes da instalação, por favor, leia este manual cuidadosamente e verifique a condição do atuador pneumático.
2. Certifique-se de que a dimensão da flange, a pressão máxima de operação e o diâmetro nominal interno atendam aos requisitos.
3. Não ajuste os parafusos e porcas. E certifique-se de que o centro das duas tubulações e o centro da válvula estejam coaxiais. A superfície da flange deve ser lisa e horizontal, sem inclinação relativamente grande, para garantir que a válvula possa ser fixada e funcionar bem. Além disso, os parafusos devem ser apertados simetricamente.
4. Após a instalação, bombeie ar para as duas entradas de ar do atuador pneumático e certifique-se de que a placa da válvula funcione corretamente.
5. Se o interruptor de controle estiver instalado, certifique-se de que seus parâmetros possam atender à fonte de alimentação externa e que ele possa funcionar corretamente em totalmente aberto ou totalmente fechado.
Método de Solução de Problemas
| Problemas |
Causa |
Método de Solução de Problemas |
| Vazamento |
Corpo estranho |
Remover corpo estranho |
| Anel de vedação inválido |
Substituir anel de vedação |
| Abrasão do núcleo da válvula |
Substituir núcleo da válvula |
| Válvula não abre ou fecha |
Peças rotativas ficam flexíveis ou inválidas |
Ajustar ou substituir as peças relativas |
| Pressão insuficiente ou vazamento |
Verificar e reparar a linha de ar de suprimento |
| Componentes pneumáticos envelhecem ou ficam inválidos |
Substituir os componentes pneumáticos relativos |
Dimensão e contorno de instalação
| DN |
H |
D |
K |
d |
n-C |
| 150*150 |
310 |
285 |
240 |
210 |
8-Φ22 |
| 200*200 |
310 |
340 |
295 |
265 |
8-Φ22 |
| 225*225 |
310 |
370 |
325 |
295 |
8-Φ22 |
| 250*250 |
330 |
395 |
350 |
320 |
12-Φ22 |
| 300*300 |
330 |
445 |
400 |
368 |
12-Φ22 |
| 200*350 |
310 |
520 |
470 |
265 |
8-Φ22 |
Componentes Principais e materiais
| Nº. |
Item |
Material |
Nº. |
Item |
Material |
| 1 |
Corpo superior da válvula |
Ferro fundido dúctil |
5 |
Corpo inferior da válvula |
Ferro fundido dúctil |
| 2 |
Anel de vedação |
Cerâmica ou liga |
6 |
Eixo rotativo |
Aço 45# |
| 3 |
Placa da válvula |
Cerâmica ou liga |
7 |
Braço rotativo |
Ferro fundido dúctil |
| 4 |
Braço oscilante |
Ferro fundido dúctil |
8 |
Atuador pneumático |
Alumínio |
P: Você poderia oferecer amostras grátis?
R: Sim, mas depende dos produtos, por favor, entre em contato conosco ina@pneuhydr.com ou whatsapp 0086 15168536055
P: Qual é o seu escopo de negócios?
R: Nosso escopo de negócios éserviço de exportador de peças de automação com contêiner completo, e venda decilindro de ar, tratamento de fonte de ar, válvula solenóide,válvula de ar, válvula motorizada, válvula de latão, válvula hidráulica, cilindro hidráulico, ar e óleo conexões, manômetro etc.
P:Que tipos de produtos você pode fabricar?R: Podemos fabricar muitos tipos de aço inoxidável
,latão, alumínio processamento de materiais.como altapressãoVálvula / válvula solenóide / válvula elétrica válvula / válvula de água/válvula pneumática/cilindro de ar/válvula hidráulica/acumulador hidráulico produtos e assim por diante.P: O produto pode ser feito com nosso logotipo e marca?
R: Sim, claro, podemos fazer. Somos fornecedores OEM há anos e profissionais em fazer. Mas você precisa nos dar a autorização, se for possível.
P: Você pode fornecer produtos pneumáticos e hidráulicos originais de marcas famosas, instrumentos?
R: Sim, podemos fornecer como Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser etc.
P:
O que deve ser observado para componentes pneumáticos em ambientes de alta temperatura ou extremamente frios? R: Sim, normalmente os produtos têm garantia de qualidade de um ano.
P: O conector é em sistema britânico ou métrico? Qual é a diferença entre roscas PT, NPT e G?
R:
A rosca G é cilíndrica e não se veda sozinha, exigindo juntas adicionais para evitar vazamentos. PT e NPT são cônicas, e as roscas interna e externa ficam cada vez mais apertadas ao serem apertadas. A vedação é obtida pela deformação das roscas, e selante ou fita são geralmente usados em conjunto para melhorar o efeito de vedação. A rosca G é um tubo reto cilíndrico usado para conexões não seladas; a rosca PT é um tubo cônico que depende da deformação e vedação da própria rosca; NPT também é um tubo cônico com um ângulo de perfil de dente de 60 graus, usado principalmente na América do Norte.
P: Como converter unidades de pressão: MPa, bar, psi, kg/cm²?
R: 1MPa=10bar≈145psi≈10kg
P: O que geralmente causa a queima das bobinas da válvula solenóide?
R: Tensão e frequência incorretas, comutação frequente, cabeça piloto entrando em líquido, problema no núcleo da válvula e na mola,
ambientequente, vibração pesada, etc. P:
O que deve ser observado para componentes pneumáticos em ambientes de alta temperatura ou extremamente frios? Ponto de Foco
| Contramedidas para Ambiente de Alta Temperatura |
Contramedidas para Ambiente de Frio Extremo |
Vedações |
| Borracha de flúor, PTFE |
Nitrila de baixa temperatura, borracha de silicone, poliuretano |
Lubrificação |
| Graxa sintética de alta temperatura (baixa volatilidade) |
Graxa de baixa temperatura (baixo ponto de fluidez, baixa viscosidade) |
Tratamento do Suprimento de Ar |
| Fortalecer o resfriamento, remoção eficiente de água |
Secagem de ponto de orvalho ultrabaixo (refrigeração + tipo de adsorção), aquecimento |
Componentes Metálicos |
| Reservar folga de expansão |
Selecionar materiais com tenacidade a baixas temperaturas, evitar vazamentos devido à contração a frio |
Componentes de Controle |
| Bobinas de alta resistência ao calor, dissipação de calor, baixo consumo de energia |
Instalar caixas de isolamento, aquecimento local, evitar condensação a frio |
Instalação |
| Manter afastado de fontes de calor, adicionar placas de isolamento térmico |
Evitar exposição a vento e neve, envolver com materiais de isolantes térmicos |
|
