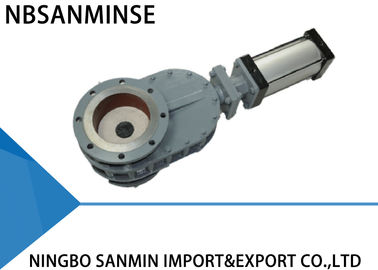

SMWZ644 - ADN - batida rachada 100% Eco hermético do dobro da válvula de verificação do disco de C amigável

SMWZ644 - ADN - batida rachada 100% Eco hermético do dobro da válvula de verificação do disco de C amigável

SMWZ644 -DNA -C Split Disc Check Valve Double Beat 100% Airtight Eco Friendly

Detalhes do produto:

Lugar de origem: China
Marca: NBSANMINSE
Certificação: ISO9001
Número do modelo: SMWZ644 (1) -10 (2) - ADN - C

Condições de Pagamento e Envio:

Quantidade de ordem mínima: 1 pc
Preço: Negotiation
Detalhes da embalagem: Sacos de plástico, caixas, caixa, pálete ou como o conselho do cliente
Tempo de entrega: negociação
Termos de pagamento: L / C, T / T, Western Union
Habilidade da fonte: negociação
Entre em contacto agora
Descrição de produto detalhada
Pressão nominal: 1,0 (MPa) Pressão do teste de impermeabilidade: 1,1 (MPa)
temperatura: ≤200℃ Pressão de teste máxima: 1,5 (MPa)
DN: 50, 65, 80, 100, 125, 150, 200, 225, 250, 300 Corpo de válvula: ferro fundido

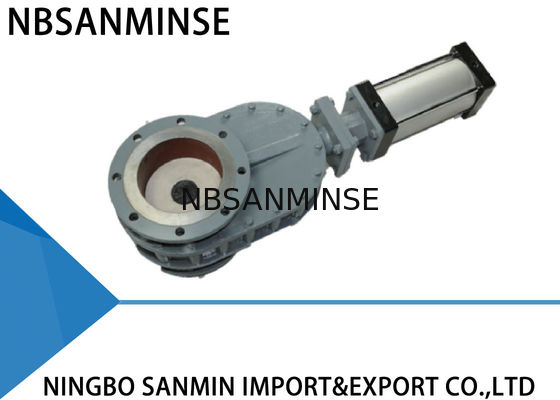

SMWZ644 - ADN - batida rachada 100% Eco hermético do dobro da válvula de verificação do disco de C amigável








Desempenho principal



A válvula modelo do dobro-disco de WZ644-10Q usa um dobro - a selagem do disco e as superfícies de selagem são feitas da liga desgaste-resistente ou cerâmico. O selo é 100% hermético e a válvula consegue uma vida útil longa, particularmente nas aplicações. Consequentemente, a confiança de sistema total é aumentada dramaticamente.



Desempenho de funcionamento



Quando o ar é introduzido no porto superior do cilindro, a haste de pistão abaixa o dobro-disco e a válvula é fechada. Quando o ar é introduzido no porto mais baixo do cilindro, a haste de pistão levanta o dobro-disco e a válvula é aberta. Mola de compressão que está sendo colocada entre os discos e o anel do selo, forças os discos os discos contra o anel do selo, e igualmente permitem o movimento vertical dos discos, que as ajudas para compensar a expansão térmica e a contração das peças e para assegurar um selo hermético sob todas as circunstâncias. Ao atuar a válvula, o dobro-disco gerencie para dobrar e lustrar as superfícies de selagem. Quando o produto corre através da válvula, todo o material que incorpora a câmara interna está removido pela ação de fluxo do redemoinho. Daqui, a válvula é auto-limpeza. A remoção adicional do ar pode ser fornecida para assegurar o desempenho do limpo-em-lugar. Todas estas características garantem um lofe longo do serviço para a válvula e aumentam a confiança de seu sistema.



Aplicações



Alguns poeira, pó, e produtos granulados nas fábricas a carvão, nas fundições, no ferro e nas indústrias de aço de plantas, farmacêuticas e químicas.



Parâmetros técnicos



Pressão defuncionamento: 1.0MPa



Pressão de teste máxima: 1.5MPa



Temperatura de funcionamento: <200℃



Pressão do teste de impermeabilidade: 1.1MPa





A instalação e aplicação



1. Antes da instalação, certifique-se que o atuador pneumático é livre de todos os defeitos como a ruptura e côncavo.



2. Certifique-se da flange comum, do comprimento estrutural, da pressão de funcionamento máxima e do diâmetro do substantivo são concordados com as exigências.



3. Durante a instalação, não permitida reajustar os parafusos prisioneiros e as porcas que foram prendidos originalmente. Alinhe o centro de dois encanamentos e diâmetros da válvula para ser coaxial. Mantenha a superfície da flange plana. Aplique uniformemente a força para apertar o parafuso.



4. Após a instalação, introduza o ar dos portos superiores e mais baixos do cilindro para ver se a válvula pode normalmente ser aberta ou fechado.



5. Mordente o interruptor de controle (se existindo) para ver se se prende confiantemente, se seu parâmetro está concordado com a fonte de energia do acesso, e se pode corretamente trabalhar sob a abertura completa e circunstâncias de fechamento completas.







Método da pesquisa de defeitos



Problemas Causa Método da pesquisa de defeitos
Escapamento na superfície de selagem Sujeira entre o disco e a superfície de selagem Remova a sujeira
Danifique para selar pares do anel Repare ou substitua
Escapamento na junção de flange O parafuso é parafusado desigualmente Parafuse uniformemente o parafuso
Danifique à superfície da flange Repare a superfície da flange
Danifique ao espaçador Substitua o espaçador
A válvula corretamente não abre nem não se fecha Depósito da poeira Remova a poeira regularmente
Insuficiente pressão de ar, escapamento severo Repare o encanamento do suprimento de ar
Os componentes pneumáticos foram envelhecidos e efficlency perdido Substitua os componentes danificados
Escapamento da caixa de enchimento O enchimento foi envelhecido e vestido severamente Substitua o enchimento







Peças e materiais principais



Artigo Nome Material Artigo Nome Material
1 Corpo de válvula Ferro dútile 5 T-parte de conexão Aço de molde
2 Corpo de válvula lateral Ferro dútile 6 Tampão de extremidade 45#Steel
3 Anel de selagem Aço carbono + liga especial 7 Ligando o pescoço Ferro fundido de Hodular
4 Dise Aço carbono + liga especial 8 Alumínio do atuador pneumático Cilindro de alumínio



SMWZ644 - ADN - batida rachada 100% Eco hermético do dobro da válvula de verificação do disco de C amigável
