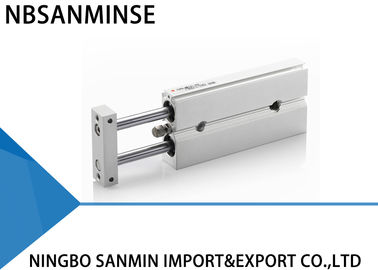

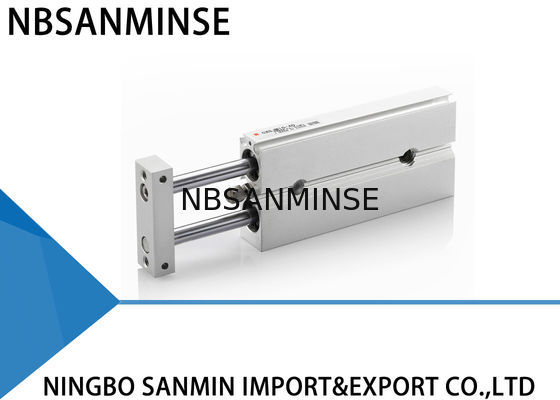

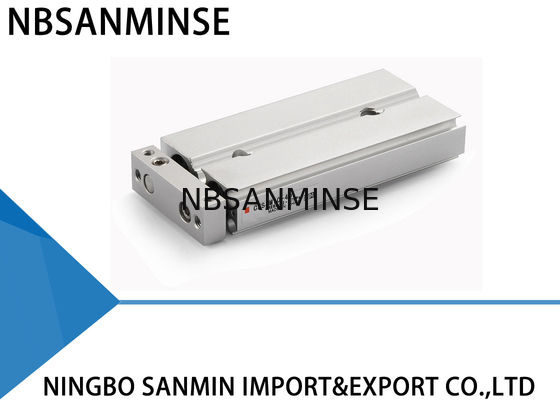

Cilindro de Dupla Haste CXSJ / Cilindro Pneumático Tipo Compacto Tipo Similar SMC
Especificações
| Tamanho do Furo (mm) |
6 |
10 |
15 |
20 |
25 |
32 |
| Fluido |
Ar (Não lubrificado) |
| Pressão de Teste |
1.05 MPa |
| Pressão Máxima |
0.7 MPa |
| Pressão Mínima |
0.15MPa |
0.1MPa |
0.05MPa |
| Temperatura Ambiente e do Fluido |
- 10 a 60 °C (Sem congelamento) |
| Velocidade do Pistão |
30 a 800 mm / s |
30 a 700 mm / s |
30 a 600 mm / s |
| Amortecimento |
Amortecedor de borracha em ambas as extremidades |
| Faixa de ajuste do curso |
0 a – 5 mm em comparação com o curso padrão |
| Tamanho da Porta |
M3 × 0 . 5 |
M5 × 0 . 8 |
RC (NPT , PF)1 / 8 |
| Energia cinética admissível |
0.016J |
0.064J |
0.095J |
0.17J |
0.27J |
0.32J |
Curso Padrão ( mm )
| Modelo |
Curso Padrão |
Faixa de Curso Fabricável |
| CXSJ 6 |
10 , 20 , 30 , 40 , 50 |
60 a 100 |
| CXSJ 10 |
10 , 20 , 30 , 40 , 50 , 75 |
80 a 150 |
| CXSJ 15 |
10 , 20 , 30 , 40 , 50 , 75 , 100 |
110 a 150 |
| CXSJ 20 , 25 , 32 |
110 a 200 |
Tipo de Rosca da Porta
| Nenhum |
Rosca M |
Ø 6 a Ø 25 |
| Rc 1 / 8 |
Ø 32 |
| TN |
NPT 1 / 8 |
| TF |
G 1 / 8 |
Tipo de rolamento
M : Rolamento deslizante
L : Rolamento de bucha de esferas
Tubulação
Nenhum : Padrão (Ø 6 a Ø 32)
P : Axial (Ø 6 , Ø 10)
Tamanho do furo / Curso
| Tamanho do Furo |
Curso Padrão |
| 6 |
10 , 20 , 30 , 40 , 50 |
| 10 |
10 , 20 , 30 , 40 , 50 , 75 |
| 15 |
10 , 20 , 30 , 40 , 50 , 75 , 100 |
| 20 |
| 25 |
| 32 |
Auto switch
Nenhum : Sem auto switch (com ímã embutido)
Número de auto switches
Nenhum : 2 peças
S : 1 peça
N : "n" peças
Por que nos escolher
1: Vários estilos para cada produto e linha completa de produtos pneumáticos.
2: Grande estoque para envio rápido.
3: Fornecer informações gratuitas sobre produtos.
4: Qualidade confiável garantida e serviço pós-venda ativo
5: Alta qualidade com preço competitivo.
P: Você poderia oferecer amostras grátis?
R: Sim, mas depende dos produtos, Por favor, entre em contato conosco ina@pneuhydr.com ou whatsapp 0086 15168536055
P: Qual é o seu escopo de negócios?
R: Nosso escopo de negócios éserviço de exportador de peças de automação com contêiner completo, e venda decilindro de ar, tratamento de fonte de ar, válvula solenoide,válvula de ar,válvula motorizada, Válvula de latão, válvula hidráulica, cilindro hidráulico, acoplamento de ar e óleo etc.P:Que tipos de produtos você pode fabricar?
R: Podemos fabricar muitos tipos de aço inoxidável,latão, alumínio
processamento de materiais.como alta pressãoVálvula / válvula solenoide / válvula elétrica /válvula de água/válvula pneumática /cilindro de ar/válvula hidráulica/acumulador hidráulicoprodutos e assim por diante.P: O produto pode ser feito com nosso logotipo e marca?R: Sim, claro, podemos fazer. somos fornecedores OEM há anos e profissionais em fazer. Mas você precisa nos dar a autorização, se for possível.P: Você pode fornecer produtos originais de marcas pneumáticas e hidráulicas famosas?
R: Sim, podemos fornecer como Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser etc.
P:
Há garantia disponível?
R: Sim, normalmente os produtos têm um ano de garantia de qualidade.
Contramedidas para Ambiente de Alta Temperatura R:
A rosca G é cilíndrica e não se veda sozinha, exigindo juntas adicionais para evitar vazamentos. PT e NPT são cônicas, e as roscas interna e externa ficam cada vez mais apertadas ao serem apertadas. A vedação é obtida através da deformação das roscas, e selante ou fita são geralmente usados em conjunto para melhorar o efeito de vedação
A rosca G é um tubo reto cilíndrico usado para conexões não seladas; a rosca PT é um tubo cônico que depende da deformação e vedação da própria rosca; NPT também é um tubo cônico com um ângulo de perfil de dente de 60 graus, usado principalmente na América do Norte
P: Como converter unidades de pressão: MPa, bar, psi, kg/cm²? R: 1MPa=10bar≈145psi≈10kg
P: O que geralmente causa a queima das bobinas da válvula solenoide?
R: Tensão e Hz incorretos, comutação frequente, entrada de líquido na cabeça piloto, problema no núcleo da válvula e na mola,
ambiente
quente, vibração pesada, etc.
P:O que deve ser observado para componentes pneumáticos em ambientes de alta temperatura ou extremamente frios? Ponto de Foco
Contramedidas para Ambiente de Alta Temperatura Contramedidas para Ambiente de Frio Extremo
| Vedações |
Fluororubber, PTFE |
Nitrila de baixa temperatura, borracha de silicone, poliuretano |
| Lubrificação |
Graxa sintética de alta temperatura (baixa volatilidade) |
Graxa de baixa temperatura (baixo ponto de fluidez, baixa viscosidade) |
| Tratamento da Alimentação de Ar |
Fortalecer o resfriamento, remoção eficiente de água |
Secagem de ponto de orvalho ultrabaixo (tipo refrigeração + adsorção), aquecimento |
| Componentes Metálicos |
Reservar folga de expansão |
Selecionar materiais com tenacidade a baixas temperaturas, evitar vazamentos devido ao encolhimento a frio |
| Componentes de Controle |
Bobinas de alta resistência ao calor, dissipação de calor, baixo consumo de energia |
Instalar caixas de isolamento, aquecimento local, evitar condensação a frio |
| Instalação |
Manter afastado de fontes de calor, adicionar placas de isolamento térmico |
Evitar exposição ao vento e neve, envolver com materiais de isolamento térmico |
|
|
|
