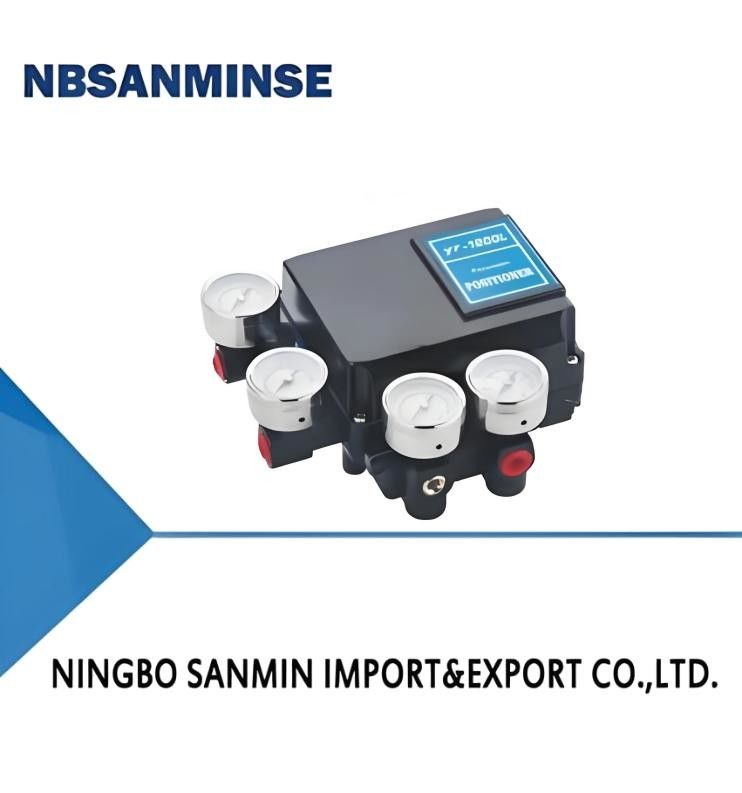

| Válvula pneumática série YT 1200 localizador |
|
|
1. A estrutura de reforço sísmico, ação no local de grande vibração e muito estável.
2. Após mais de 1 milhão de vezes de teste de fadiga e teste sísmico, para garantir a estabilidade dos produtos.
3. Velocidade de reação. posicionamento preciso.
4. Através de uma simples substituição de peças, o controle de percurso de 1/2 minuto pode ser realizado.
5. O consumo de ar é pequeno, boa economia de energia.
6. A conversão de papel positivo e negativo é muito simples.
|
Primeiro, Visão Geral do Produto
O posicionador de válvula pneumática série YT 1200 de produtos do sistema de controle recebe o sinal de pressão de ar de 3 ~ 15 psi, de acordo com o dispositivo de ajuste de precisão da pressão do sinal da abertura da válvula. |
| Modelo |
YT1200L |
YT1200R |
| Projeto |
Curso reto |
Curso angular |
| Ação simples |
Ação dupla |
Ação simples |
Ação dupla |
| Sinal de entrada |
0.2~1.0kgf/cm2 (3 ~ 15 psi), (Também aplicável a processos e controle) |
| Curso |
Tipo padrão: tipo 20~70mm
Seleção: 70~150mm
|
0~90° |
| Tamanho da interface de suprimento de ar |
Tipo padrão: PT 1 / 4 (manômetro PT / 1 / 8)
Seleção: NPT 1 / 4 (manômetro NPT / 1 / 8)
|
|
Manômetro (pressão de saída)
|
Padrão:
0~2.0kgf/cm²
0~4.0kgf/cm²
0~10kgf/cm²
|
Padrão:
0~2.0kgf/cm²
0~4.0kgf/cm²
0~10kgf/cm²
|
| Pressão desuprimento |
1.4~7.0kgf/cm2(20~100psi) |
| Grau de proteção |
IP66 |
| Came |
Linear |
| Temperatura ambiente |
-20~70℃ |
| Linear |
±1.0%FS |
±2.0%FS |
| Grau de histerese |
±0.75%FS |
±1.0%FS |
| Sensibilidade |
±0.3%FS |
±0.5%FS |
| Repetibilidade |
±0.3%FS |
±0.5%FS |
| Consumo de ar |
3.0LPM(Sup=1.4kgf/cm2),11LPM(Sup=4.0kgf/cm2) |
| Fluxo |
80LPM(Sup=1.4kgf/cm2),200LPM(Sup=4.0kgf/cm2) |
| Material |
Alumínio fundido sob pressão |
| Peso |
1.7kg |
| Modelo |
Ação tipo |
Modo de ação |
Feedback polo(YT-1200L) |
Feedback polo(YT-1200R) |
Interface desuprimento de ar |
Temperaturaambiente |
| YT1200 |
Padrão linear L |
Ação simples S |
1 40mm(Seguinte) |
1 M6X40L |
1 PT |
S -20℃~70℃ |
| Curso angular R |
Ação dupla D |
2 40~70mm |
2 M6X63L |
2 NPT |
H -20℃~120℃ |
|
|
3 70~100mm |
3 M8X40L |
|
L -40℃~70℃ |
|
|
4 100~130mm |
4 M8X63L |
|
|
|
|
5 130~150mm |
5 NAMUR.(padrão) |
|
|
P: Vocês poderiam oferecer amostras grátis?
R: Sim, mas depende dos produtos, Por favor, entre em contato conosco ina@pneuhydr.com ou whatsapp 0086 15168536055
P: Qual é o seu escopo de negócios?
R: Nosso escopo de negócios éserviço de exportador de peças de automação com contêiner completo, e venda decilindro de ar, tratamento de fonte de ar, válvula solenoide,válvula de ar,válvula motorizada, Válvula de latão, válvula hidráulica, cilindro hidráulico, ar e óleo conexões, manômetro etc.
P:Que tipos de produtos vocês podem fabricar?R: Podemos fabricar muitos tipos de aço inoxidável
,latão, alumínio processamento de materiais.como altapressãoVálvula / válvula solenoide / válvula elétrica / válvula de água/válvula pneumática/cilindro de ar/válvula hidráulica/acumulador hidráulicoprodutos e assim por diante.P: O produto pode ser feito com nosso logotipo e marca?R: Sim, claro, podemos fazer. somos fornecedores OEM há anos e profissionais em fazer. Mas você precisa nos dar a autorização, se for possível.
P: Vocês podem fornecer produtos originais de marcas pneumáticas e hidráulicas famosas, instrumentos?
R: Sim, podemos fornecer como Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser etc.
P:
Há alguma garantia disponível?
Ponto de Foco P: O conector é em sistema britânico ou métrico? Qual é a diferença entre roscas PT, NPT e G?
R:
A rosca G é cilíndrica e não se veda sozinha, exigindo juntas adicionais para evitar vazamentos. PT e NPT são cônicas, e as roscas interna e externa ficam cada vez mais apertadas ao serem apertadas. A vedação é obtida através da deformação das roscas, e selante ou fita são geralmente usados em conjunto para melhorar o efeito de vedação.
A rosca G é um tubo reto cilíndrico usado para conexões não seladas; a rosca PT é um tubo cônico que depende da deformação e vedação da própria rosca; NPT também é um tubo cônico com um ângulo de perfil de dente de 60 graus, usado principalmente na América do Norte. P: Como converter unidades de pressão: MPa, bar, psi, kg/cm²?
R: 1MPa=10bar≈145psi≈10kg
P: O que geralmente causa a queima das bobinas da válvula solenoide?
R: Tensão e Hz incorretos, comutação frequente, entrada de líquido na cabeça piloto, problema no núcleo da válvula e na mola,
ambiente
quente, vibração pesada, etc.P: O que deve ser observado para componentes pneumáticos em ambientes de alta temperatura ou extremamente frios?
Ponto de Foco Contramedidas para Ambiente de Alta Temperatura
| Contramedidas para Ambiente de Frio Extremo |
Vedações |
Fluororubber, PTFE |
| Nitrila de baixa temperatura, borracha de silicone, poliuretano |
Lubrificação |
Graxa sintética de alta temperatura (baixa volatilidade) |
| Graxa de baixa temperatura (baixo ponto de fluidez, baixa viscosidade) |
Tratamento do Suprimento de Ar |
Fortalecer o resfriamento, remoção eficiente de água |
| Secagem de ponto de orvalho ultrabaixo (refrigeração + tipo adsorção), aquecimento |
Componentes Metálicos |
Reservar folga de expansão |
| Selecionar materiais com tenacidade a baixas temperaturas, evitar vazamentos devido ao encolhimento a frio |
Componentes de Controle |
Bobinas de alta resistência ao calor, dissipação de calor, baixo consumo de energia |
| Instalar caixas de isolamento, aquecimento local, evitar condensação a frio |
Instalação |
Manter afastado de fontes de calor, adicionar placas de isolamento térmico |
| Evitar exposição a vento e neve, envolver com materiais de isolamento térmico |
|
|
