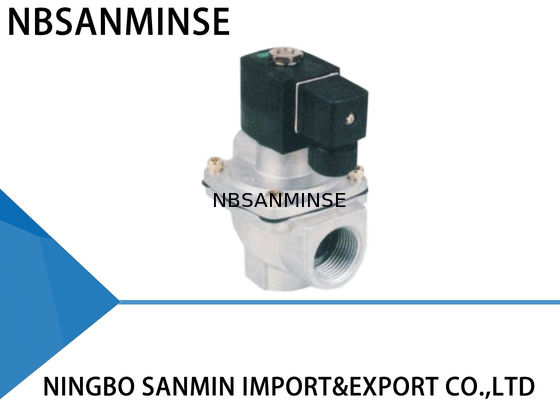

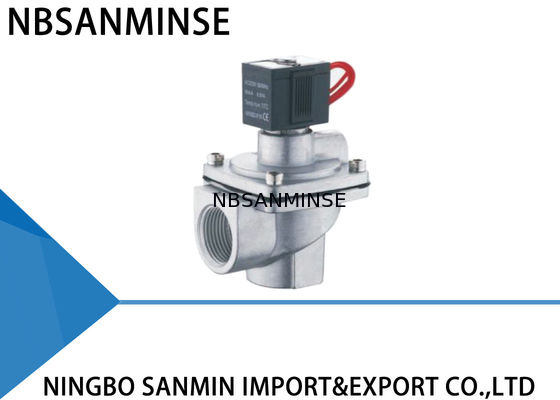

QS - Z- 20 / 25 Série SMC Tipo semelhante ângulo direito G3 / 4 ", G1 " válvula de pulso eletromagnético
Parâmetro técnico
|
Ângulo reto |
Incorporado |
Em linha |
Plug |
| Pressão de projeto |
00,3 a 0,8 MPa |
0.2~0.8MPa |
00,3 a 0,8 MPa |
0.2~1.0MPa |
| Pressão de trabalho |
00,3 a 0,6 MPa |
0.2~0.6MPa |
00,3 a 0,6 MPa |
0.2~0.6MPa |
| Temperatura ambiente |
-25~60°C Personalizado para temperaturas mais baixas ou mais elevadas |
| Umidade relativa |
≤ 85% |
| Médio de trabalho |
Ar limpo |
| Voltagem |
AC220V/DC24V/AC110V/AC24V Personalizado |
| Classe de protecção |
IP65 |
| Vida do diafragma |
Mais de um milhão de ciclos |
| Cv/Kv |
Liga-nos para mais detalhes. |
Construção de materiais
Corpo: ADC12 fundição por impressão
Armaduras: 430 FR de aço inoxidável
Diafragma: Nitril ou Viton
Primavera: 321 aço inoxidável
Ferramentas de fixação: aço inoxidável 302
As membranas de boa qualidade devem ser selecionadas e utilizadas para todas as válvulas, com cada parte verificada em cada processo de fabrico, e colocadas na montagem de acordo com todos os procedimentos,Todas as válvulas acabadas devem ser submetidas ao ensaio de sopro eletrificante..
Utilização
A válvula eletromagnética (também chamada de válvula de diafragma) é o interruptor para o ar comprimido no sistema de sopro limpo de poeira do filtro de sacos de pulso.Controlado pelos sinais de saída do dispositivo de controlo do jato de pulso , it makes dust clean to the filter bags cell by cell to keep the resistance of the baghouse within the set range and thus guarantee the processing functions and the dust collecting efficiency of the baghouse .
As válvulas de pulso eletromagnético do tipo Z são uma válvula de ângulo reto, com o ângulo de 90 graus entre a entrada e a saída,que é adequado para a ligação de instalação entre a cúpula de gás e o tubo de sopro da casa de sacos fornecem um bom fluxo de ar e pulsos limpos de poeira que satisfazem os requisitos .
| Período de utilização |
Fenômenos de falha |
Razão possível |
Resolução de problemas |
| Durante a instalação e colocação em serviço |
As válvulas não podem ser abertas todas, mas a parte principal funciona. |
Verifique a pressão da cúpula de gás para ver se é muito baixa. |
Verifique a fuga. |
| Algumas válvulas não funcionam, mas as outras são normais. |
Verifique a ligação da bobina da válvula e bobina |
Substitua os acessórios |
| As válvulas não podem ser fechadas, há uma fuga, não há forma de estabelecer uma cúpula de gás. |
Algumas válvulas para a mesma cúpula de gás estão com fugas, causando assim fugas para todas as válvulas. |
Verifique a fuga. |
| A entrada da válvula e a boca de sopro estão instaladas para trás. |
Reinstalação |
| Algumas válvulas não podem ser fechadas. Há uma fuga. |
Há alguma sujeira ou detritos na membrana, o que bloqueia o núcleo de ferro em movimento. |
Limpe a membrana e verifique se a membrana está completa, verifique o núcleo de ferro em movimento e a câmara de ar. |
| Uma válvula de fechamento é lenta. |
O orifício da membrana está bloqueado. |
Dredagem do orificio da membrana |
| Durante o período de utilização |
Algumas válvulas estão com fugas, a membrana não se fecha bem e a válvula está sempre aberta.
- Não é muito.
|
Há alguma sujeira ou detritos na membrana, a parte principal está danificada. |
Limpe a membrana e verifique se a peça da membrana está completa, verifique o núcleo de ferro em movimento e a câmara de ar, substitua os acessórios, se necessário. |
| A bobina está quente e queimada. |
Está ligado há muito tempo. |
Verificar a condição de funcionamento do sistema de controlo. |
| A tensão existe, mas a válvula não funciona. |
A membrana está danificada e o orificio está bloqueado. |
Substitua os acessórios a tempo. |
| A temperatura ambiente é inferior a -20°C. A válvula tem vazamento e não se abre. |
A temperatura ambiente é muito baixa e aqui há gelo na válvula. |
Preste atenção ao isolamento e mantenha as temperaturas adequadas. |
Porquê escolher-nos?
1: Diferentes estilos para cada produto e produtos totalmente pneumáticos de série.
2Grande estoque para transporte rápido.
3: Alta qualidade com preço competitivo.
4: Encomenda de amostras e encomenda em pequena quantidade são aceitáveis.
5Personalize de acordo com o seu pedido especial.
6Forneça informações gratuitas sobre os produtos.
P: Pode oferecer as amostras grátis?
A: Sim, Mas depende dos produtos, Por favor, contacte-nos. Ina@pneuhydr.com ou whatsapp 0086 15168536055
P: Qual é o seu âmbito de negócios?
A: O nosso âmbito de actividade éServiço de peças de automação para exportadores com recipiente completo e vendacilindro de ar, tratamento de fontes de ar, válvula solenoide,válvula de ar,válvula motorizadora,válvula de latão, válvula hidráulica, cilindro hidráulico, ar e óleode adaptação, manômetroetc.
P:WQue tipos de produtos pode fazer?
R: Podemos fazer muitos tipos de aço inoxidável, Latão, alumínioprocessamento de materiais.como altapressão Válvula / válvula solenoide / válvula elétricaválvula de água/válvula pneumática/cilindro de ar/válvula hidráulica/acumulador hidráulicoprodutos e assim por diante.
P: O produto pode ser feito com o nosso logotipo e marca?
R: Sim, claro que podemos fazer. Somos fornecedores OEM há anos e profissionais para fazer. Mas você precisa nos dar a autorização se for possível.
P: Pode fornecer produtos de marca de instrumentos pneumáticos e hidráulicos famosos originais?
R: Sim, podemos fornecer como Festo,Smc,CKD,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser etc.
P: Há garantia disponível?
R: Sim, normalmente os produtos são de um ano de garantia de qualidade.
P: O conector está no sistema britânico ou métrico? Qual a diferença entre PT, NPT e fios G?
A: O fio G é cilíndrico e não se sela, exigindo juntas adicionais para evitar vazamentos.e os fios internos e externos tornam-se cada vez mais apertados quando apertadosA vedação é obtida através da deformação dos fios, e o selante ou fita é geralmente utilizado em conjunto para melhorar o efeito de vedação.
O fio G é um tubo cilíndrico recto utilizado para ligações não fechadas; o fio PT é um tubo cônico que depende da deformação e vedação do próprio fio;NPT é também um tubo cônico com um ângulo de perfil do dente de 60 graus, utilizado principalmente na América do Norte
P: Como converter unidades de pressão: MPa, bar, psi, kg/cm2?
A: 1MPa=10bar≈145psi≈10kg
P: O que causa normalmente o esgotamento das bobinas de válvulas solenoides?
A: Voltagem e hz incorretos, comutação frequente, cabeça do piloto a entrar no líquido, problema do núcleo da válvula e da mola,ambiente Quente, vibrações fortes, etc.
P: O que deve ser observado para componentes pneumáticos em ambientes de alta temperatura ou extremamente frios?
| Ponto de foco |
Contramedidas para o ambiente de alta temperatura |
Contramedidas em ambientes extremamente frios |
| Sementes |
Fluoroblast, PTFE |
Nitril de baixa temperatura, borracha de silicone, poliuretano |
| Lubrificação |
Gordura sintética de alta temperatura (baixa volatilidade) |
Gordura de baixa temperatura (baixo ponto de cozimento, baixa viscosidade) |
| Tratamento do ar |
Reforçar o arrefecimento, remoção eficiente da água |
Secagem com ponto de orvalho ultra baixo (tipo de refrigeração + adsorção), rastreamento térmico |
| Componentes metálicos |
Autorização de expansão de reservas |
Selecionar materiais com resistência a baixas temperaturas, evitar fugas devido ao encolhimento a frio |
| Componentes de controlo |
Círculos de alta resistência ao calor, dissipação de calor, baixo consumo de energia |
Instalar caixas de isolamento, aquecimento local, evitar a condensação a frio |
| Instalação |
Manter longe de fontes de calor, adicionar placas de isolamento térmico |
Evitar exposição ao vento e à neve, envolver com materiais de isolamento térmico |
