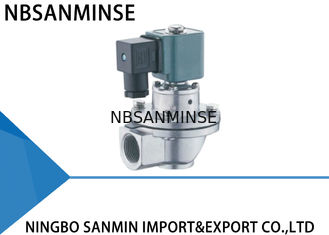

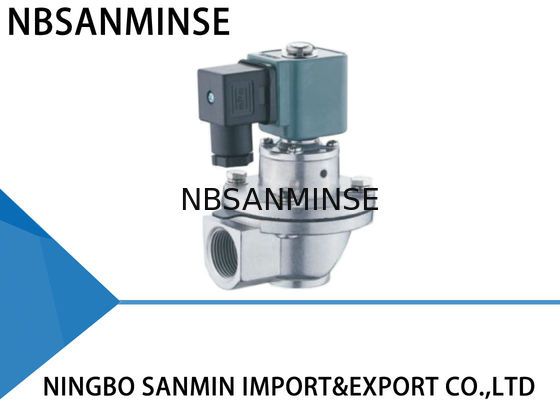

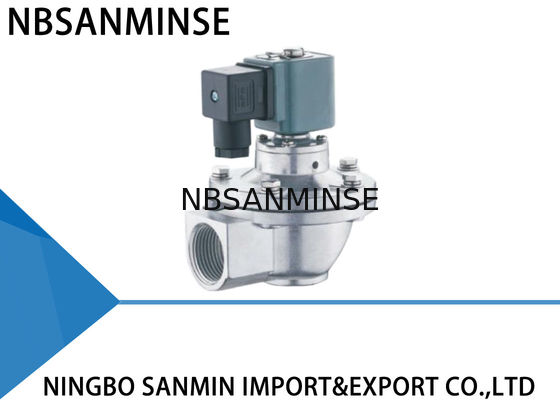

Válvula de Pulso Pneumático de Ângulo Direito, Válvula de Pulso Eletromagnético QD-Z-20 / 25 Serie Tipo SBFEC
A válvula de pulso é composta de cabeça de piloto, diafragma e corpo de válvula de alumínio.O diafragma é mantido na posição fechada devido ao efeito de grande pressão.
O sinal de pulso desaparece e a mola da armadura funciona imediatamente para retomar a barra em movimento, de modo a fechar o buraco de equilíbrio.O gás de pressão na cavidade traseira do diafragma e a mola trabalhar juntos para fechar a passagem da válvula para limpeza.
The damping hole in the diaphragm functions to damp the airflow when the moving bar of armature holds up for balancing and to transit the air to the back cavity as soon as the balancing hole is shut to close the passage and stop cleaning.
Falhas comuns e solução de problemas
Durante a instalação e colocação em serviço
Fenômenos de falha
As válvulas não podem ser abertas todas, mas a parte principal funciona.
2) Algumas válvulas não funcionam, mas as outras são normais.
As válvulas não podem ser fechadas todas, há uma fuga, não há forma de estabelecer uma cúpula de gás.
Algumas válvulas não podem ser fechadas.
5. Uma válvula de fechamento é lenta.
Razão possível
Verifique se a pressão da cúpula de gás está muito baixa.
2. Verificar a ligação da bobina da válvula e a bobina
3 (1 ). válvula Y. Algumas válvulas para a mesma cúpula de gás estão com fugas, causando assim fugas para todas as válvulas.
3 (2). válvula Z. A entrada da válvula e o bico de sopro são instalados para trás.
Há alguma sujeira ou detritos na membrana, o que bloqueia o núcleo de ferro em movimento.
O orificio da membrana está bloqueado.
Resolução de problemas
1. Verificar a fuga.
2. Substitua os acessórios.
3 (1) Verificar a fuga
3 (2 ) Reinstalação
4. Limpe a membrana e verifique se a membrana está completa.
5. Dredagem do orificio da membrana
Durante o período de utilização
Fenômenos de falha
1 - Algumas válvulas têm vazamentos, a membrana não se fecha bem e a válvula está sempre aberta.
- Não é muito.
2 - A bobina está quente e queimada.
A tensão existe, mas a válvula não funciona.
A temperatura ambiente é inferior a -20°C. A válvula tem vazamento e não se abre.
Razão possível
1 - Há alguma sujeira ou detritos na membrana, a parte principal está danificada.
Está ligado há muito tempo.
A membrana está danificada e o orifício está bloqueado.
A temperatura ambiente é muito baixa e há gelo na válvula.
Resolução de problemas
1. Limpe a membrana e verifique se a peça da membrana está completa. Verifique o núcleo de ferro móvel e a câmara de ar. Substitua os acessórios, se necessário.
Verificar a condição de funcionamento do sistema de controlo.
Troque os acessórios a tempo.
4. Preste atenção ao isolamento e à manutenção das temperaturas adequadas.
Construção de materiais
| Corpo |
ADC12 fundido a óleo sob pressão |
| Armaduras |
430FR aço inoxidável |
| Diafragma |
Nitril ou viton |
| Primavera. |
321 Aço inoxidável |
| Ferramentas de fixação |
302 Aço inoxidável |
As membranas de boa qualidade devem ser selecionadas e utilizadas para todas as válvulas, com cada peça verificada em cada processo de fabrico, e colocadas na montagem em conformidade com todos os procedimentos.Todas as válvulas acabadas devem ser submetidas ao ensaio de sopro eletrificante..
Parâmetro técnico
|
Ângulo reto |
Incorporado |
Em linha |
Plug |
| Pressão de projeto |
00,3 a 0,8 MPa |
0.2~0.8MPa |
00,3 a 0,8 MPa |
0.2~1.0MPa |
| Pressão de trabalho |
00,3 a 0,6 MPa |
0.2~0.6MPa |
00,3 a 0,6 MPa |
0.2~0.6MPa |
| Temperatura ambiente |
-25~60°C Personalizado para temperaturas mais baixas ou mais elevadas |
| Umidade relativa |
≤ 85% |
| Médio de trabalho |
Ar limpo |
| Voltagem |
AC220V/DC24V/AC110V/AC24V Personalizado |
| Classe de protecção |
IP65 |
| Vida do diafragma |
Mais de um milhão de ciclos |
| Cv/Kv |
Liga-nos para mais detalhes. |
P: Pode oferecer as amostras grátis?
A: Sim, Mas depende dos produtos, Por favor, contacte-nos. Ina@pneuhydr.com ou whatsapp 0086 15168536055
P: Qual é o seu âmbito de negócios?
A: O nosso âmbito de actividade éServiço de peças de automação para exportadores com recipiente completo e vendacilindro de ar, tratamento de fontes de ar, válvula solenoide,válvula de ar,válvula motorizadora,válvula de latão, válvula hidráulica, cilindro hidráulico, ar e óleode adaptação, manômetroetc.
P:WQue tipos de produtos pode fazer?
R: Podemos fazer muitos tipos de aço inoxidável, Latão, alumínioprocessamento de materiais.como altapressão Válvula / válvula solenoide / válvula elétricaválvula de água/válvula pneumática/cilindro de ar/válvula hidráulica/acumulador hidráulicoprodutos e assim por diante.
P: O produto pode ser feito com o nosso logotipo e marca?
R: Sim, claro que podemos fazer. Somos fornecedores OEM há anos e profissionais para fazer. Mas você precisa nos dar a autorização se for possível.
P: Pode fornecer produtos de marca de instrumentos pneumáticos e hidráulicos famosos originais?
R: Sim, podemos fornecer como Festo,Smc,CKD,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser etc.
P: Há garantia disponível?
R: Sim, normalmente os produtos são de um ano de garantia de qualidade.
P: O conector está no sistema britânico ou métrico? Qual a diferença entre PT, NPT e fios G?
A: O fio G é cilíndrico e não se sela, exigindo juntas adicionais para evitar vazamentos.e os fios internos e externos tornam-se cada vez mais apertados quando apertadosA vedação é obtida através da deformação dos fios, e o selante ou fita é geralmente utilizado em conjunto para melhorar o efeito de vedação.
O fio G é um tubo cilíndrico recto utilizado para ligações não fechadas; o fio PT é um tubo cônico que depende da deformação e vedação do próprio fio;NPT é também um tubo cônico com um ângulo de perfil do dente de 60 graus, utilizado principalmente na América do Norte
P: Como converter unidades de pressão: MPa, bar, psi, kg/cm2?
A: 1MPa=10bar≈145psi≈10kg
P: O que causa normalmente o esgotamento das bobinas de válvulas solenoides?
A: Voltagem e hz incorretos, comutação frequente, cabeça do piloto a entrar no líquido, problema do núcleo da válvula e da mola,ambiente Quente, vibrações fortes, etc.
P: O que deve ser observado para componentes pneumáticos em ambientes de alta temperatura ou extremamente frios?
| Ponto de foco |
Contramedidas para o ambiente de alta temperatura |
Contramedidas em ambientes extremamente frios |
| Sementes |
Fluoroblast, PTFE |
Nitril de baixa temperatura, borracha de silicone, poliuretano |
| Lubrificação |
Gordura sintética de alta temperatura (baixa volatilidade) |
Gordura de baixa temperatura (baixo ponto de cozimento, baixa viscosidade) |
| Tratamento do ar |
Reforçar o arrefecimento, remoção eficiente da água |
Secagem com ponto de orvalho ultra baixo (tipo de refrigeração + adsorção), rastreamento térmico |
| Componentes metálicos |
Autorização de expansão de reservas |
Selecionar materiais com resistência a baixas temperaturas, evitar fugas devido ao encolhimento a frio |
| Componentes de controlo |
Círculos de alta resistência ao calor, dissipação de calor, baixo consumo de energia |
Instalar caixas de isolamento, aquecimento local, evitar a condensação a frio |
| Instalação |
Manter longe de fontes de calor, adicionar placas de isolamento térmico |
Evitar exposição ao vento e à neve, envolver com materiais de isolamento térmico |
