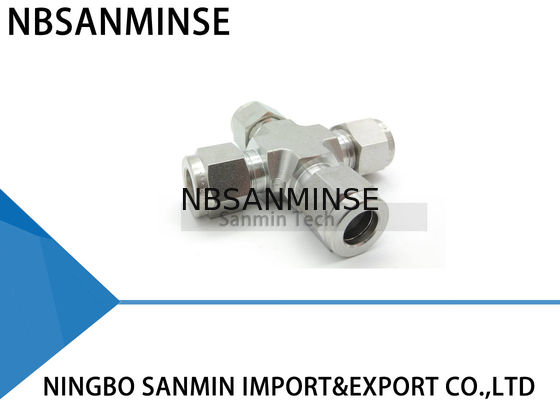

UCR Union Cross Aço Inoxidável SS316L Conexões de Tubo Encaixe de Tubulação Pneumático Encaixe de Ar Alta Qualidade Sanmin
Instruções de Instalação
As conexões são fornecidas montadas e apertadas manualmente. A desmontagem antes do uso pode permitir a entrada de sujeira ou outras partículas
1. Insira o tubo na conexão
Verifique se o tubo repousa firmemente no ombro da conexão e se a porca está apertada manualmente. Neste ponto, recomenda-se fazer uma marca no hexágono que se estende para o corpo da conexão. Esta marca servirá como um indicador para o ponto de partida e o aperto adequado.
2. Aperte a porca
São necessárias 1-1/4 voltas da porca para 1/4" (6mm) e acima (Ver Fig. A)
São necessárias 3/4 de volta da porca para 3/16" (4mm) e abaixo (Ver Fig. B)
Instruções de Remontagem
As conexões podem ser desconectadas e reconectadas repetidamente, sem perda de vedação estanque.
1. Antes de desconectar, marque a posição da porca em relação ao corpo da conexão.
2. Para remontar, use uma chave para apertar a porca até a posição original.
3. Aperte ligeiramente com a chave até sentir um leve aumento no torque.
Corte de Tubo
Dois métodos diferentes podem ser usados para cortar tubos:
1. Cortador de Tubo
2. Serra de Arco
Corte com Serra de Arco
Para cortar o tubo com uma serra de arco e obter extremidades quadradas, o tubo deve ser cortado com blocos guia
Este método de corte exige rebarbação das extremidades do tubo.
Aviso
Não segure o tubo em uma morsa no local onde ele será inserido na conexão (a morsa deixará uma marca no tubo que pode causar vazamentos e pode causar ovalização).
Tubo de Cobre
Se estiver usando tubo de cobre de um rolo, segure a ponta do tubo e desenrole o rolo para fora, permitindo que o tubo fique sobre uma superfície plana.
Inspeção de Tubo
Uso: Este é um calibre "Não-Passa" e deve ser usado da seguinte forma:
Faça a montagem da conexão de acordo com as seguintes instruções: 1/4 de polegada (6mm), 3/8 de polegada, 1/2 polegada (12mm) - faça 1-1/4 de volta a partir do aperto manual. Verifique o espaço entre a porca e o corpo, usando o calibre de tamanho apropriado. Se o calibre deslizar facilmente no espaço, aperte a porca mais até que o calibre não possa entrar no espaço
Alta Segurança
Em aplicações onde existem condições severas e alta pressão, recomendamos os seguintes procedimentos de instalação:
1. Verifique se a porca está apertada manualmente
2. Insira o tubo (até o ombro)
3. Gire a porca com uma chave até que o tubo não gire livremente.
4. Marque a posição da porca.
5. Gire a porca 1-1/4 de volta.
Este método garante que, mesmo que o diâmetro externo do tubo esteja na tolerância mínima, as virolas estarão em contato com o tubo durante a rotação completa de 1-1/4.
Para garantir a máxima confiabilidade e desempenho da conexão, deve-se ter muito cuidado ao selecionar o tubo para cada aplicação
Por que nos escolher
1: Vários estilos para cada produto e série completa de produtos pneumáticos.
2: Pedido de amostra e pedido de pequena quantidade são aceitáveis.
3: Qualidade confiável garantida e serviço pós-venda ativo
4: Personalizado de acordo com seu pedido especial.
5: Grande estoque para envio rápido.
P: Você poderia oferecer amostras grátis?
R: Sim, mas depende dos produtos, Por favor, entre em contato conosco ina@pneuhydr.com ou whatsapp 0086 15168536055
P: Qual é o seu escopo de negócios?
R: Nosso escopo de negócios éserviço de exportador de peças de automação com contêiner completo, e venda decilindro de ar, tratamento de fonte de ar, válvula solenóide, válvula de ar, válvula motorizada, válvula de latão, válvula hidráulica, cilindro hidráulico, ar e óleo conexão, manômetro etc.
P: Que tipos de produtos você pode fabricar?R: Podemos fabricar muitos tipos de processamento de materiais de aço inoxidável, latão, alumínio.
como Válvula de alta pressão / válvula solenóide / válvula elétrica / válvula de água / válvula pneumática / cilindro de ar / válvula hidráulica / acumulador hidráulico e assim por diante.P: O produto pode ser feito com nosso logotipo e marca? R: Sim, claro, podemos fazer. somos fornecedor OEM há anos e profissionais para fazer. Mas você precisa nos dar a autorização, se for possível.P: Você pode fornecer produtos pneumáticos e hidráulicos, instrumentos de marca famosa originais?R: Sim, podemos fornecer como Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser etc.P: Há alguma garantia disponível?R: Sim, normalmente os produtos têm um ano de garantia de qualidade.P: O conector é em sistema britânico ou métrico? Qual é a diferença entre roscas PT, NPT e G?R:A rosca G é cilíndrica e não se veda sozinha, exigindo juntas adicionais para evitar vazamentos. PT e NPT são cônicas, e as roscas interna e externa ficam cada vez mais apertadas ao serem apertadas. A vedação é obtida através da deformação das roscas, e selante ou fita são geralmente usados em conjunto para aumentar o efeito de vedaçãoRosca G é um tubo reto cilíndrico usado para conexões não seladas; Rosca PT é um tubo cônico que depende da deformação e vedação da própria rosca; NPT também é um tubo cônico com um ângulo de perfil de dente de 60 graus, usado principalmente na América do NorteP: Como converter unidades de pressão: MPa, bar, psi, kg/cm²?
R: 1MPa=10bar≈145psi≈10kg
P: O que geralmente causa a queima das bobinas da válvula solenóide?
R: Tensão e frequência incorretas, comutação frequente, entrada de líquido na cabeça piloto, problema na válvula e mola, ambiente quente, vibração pesada, etc.
P:
Componentes Metálicos Ponto de Foco
Contramedidas para Ambiente de Alta Temperatura
Contramedidas para Ambiente Extremamente Frio
Vedações Borracha de flúor, PTFE
Borracha nitrílica de baixa temperatura, borracha de silicone, poliuretano
Lubrificação
Graxa sintética de alta temperatura (baixa volatilidade)
Graxa de baixa temperatura (baixo ponto de fluidez, baixa viscosidade)
Tratamento do Fornecimento de ArFortalecer o resfriamento, remoção eficiente de água Secagem de ponto de orvalho ultrabaixo (refrigeração + tipo de adsorção), aquecimento
Componentes Metálicos Reservar folga de expansão
| Selecionar materiais com tenacidade a baixas temperaturas, evitar vazamentos devido à contração a frio |
Componentes de Controle |
Bobinas de alta resistência ao calor, dissipação de calor, baixo consumo de energia |
| Instalar caixas de isolamento, aquecimento local, evitar condensação a frio |
Instalação |
Manter afastado de fontes de calor, adicionar placas de isolamento térmico |
| Evitar exposição a vento e neve, envolver com materiais de isolamento térmico |
