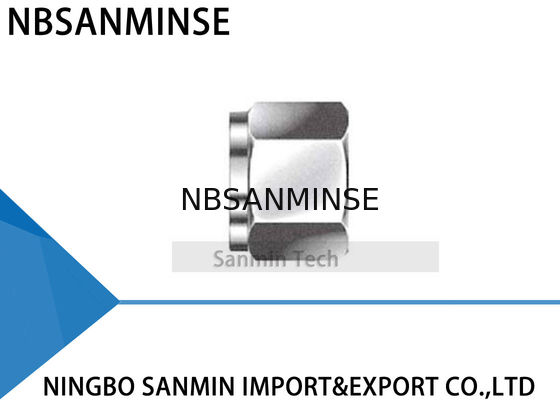

Porca de Aço Inoxidável 316L para Tubos, Conexão de Hidráulica de Alta Qualidade Sanmin
Instruções de Instalação
As conexões são fornecidas montadas e apertadas com a mão. A desmontagem antes do uso pode permitir a entrada de sujeira ou outras partículas.
1. Insira o tubo na conexão.
Verifique se o tubo repousa firmemente no ombro da conexão e se a porca está apertada com a mão. Neste ponto, recomenda-se fazer uma marca no hexágono que se estende para o corpo da conexão. Esta marca servirá como um indicador para o ponto de partida e o aperto adequado.
2. Aperte a porca.
São necessárias 1-1/4 voltas na porca para 1/4" (6mm) e acima (Ver Fig. A).
São necessárias 3/4 de volta na porca para 3/16" (4mm) e abaixo (Ver Fig. B).
Instruções de Remontagem
As conexões podem ser desconectadas e reconectadas repetidamente, sem perda de vedação estanque.
1. Antes de desconectar, marque a posição da porca em relação ao corpo da conexão.
2. Para remontar, use uma chave para apertar a porca até a posição original.
3. Aperte ligeiramente com a chave até sentir um leve aumento no torque.
Cortador de Tubos
Para obter uma conexão estanque, o tubo deve ser cortado de forma reta. Recomenda-se um cortador de tubos de boa qualidade com a lâmina apropriada para o material do tubo.
Não tente reduzir o tempo de corte fazendo cortes profundos a cada volta do cortador. Isso endurecerá o tubo.
A extremidade do tubo deve ser rebarbada para evitar danos à conexão e para garantir que o tubo alcance o fundo da conexão.
Aviso
Não segure o tubo em uma morsa no local onde ele será inserido na conexão (a morsa deixará uma marca no tubo que pode causar vazamentos e pode causar ovalização).
Manuseio do Tubo
Arranhões no tubo podem causar vazamentos. Portanto, é importante manusear o tubo com cuidado para reduzir o risco de vazamentos.
Tubo de Cobre
Se estiver usando tubo de cobre de um rolo, segure a ponta do tubo e desenrole o rolo para fora, permitindo que o tubo fique sobre uma superfície plana.
Alta Segurança
Em aplicações onde existem condições severas e alta pressão, recomendamos os seguintes procedimentos de instalação:
1. Verifique se a porca está apertada com a mão.
2. Insira o tubo (até o ombro).
3. Gire a porca com uma chave até que o tubo não gire livremente.
4. Marque a posição da porca.
5. Gire a porca 1-1/4 voltas.
Este método garante que, mesmo que o diâmetro externo do tubo esteja na tolerância mínima, as virolas estarão em contato com o tubo durante as 1-1/4 voltas completas.
Para garantir a máxima confiabilidade e desempenho da conexão, deve-se ter muito cuidado ao selecionar o tubo para cada aplicação.
Seleção de Tubos
Quatro variáveis devem ser consideradas ao encomendar tubos para uso com conexões:
1. Material
2. Espessura da parede do tubo
3. Acabamento superficial do tubo
4. Dureza do tubo
A tubulação deve estar em conformidade com as normas ASTM A213 ou ASTM A269, ser sem costura e totalmente recozida.
O tubo deve estar livre de arranhões e ser adequado para dobragem e flangeamento.
Por que nos escolher
1: Pedido de amostra e pedido de pequena quantidade são aceitáveis.
2: Personalizar de acordo com sua solicitação especial.
3: Fornecer informações gratuitas sobre produtos.
4: Qualidade confiável garantida e serviço pós-venda ativo.
5: Garantia de um ano.
P: Você poderia oferecer amostras grátis?
R: Sim, mas depende dos produtos, por favor, entre em contato conosco ina@pneuhydr.com ou whatsapp 0086 15168536055
P: Qual é o seu escopo de negócios?
R: Nosso escopo de negócios éserviço de exportador de peças de automação com contêiner completo, e venda decilindro de ar, tratamento de fonte de ar, válvula solenóide, válvula de ar, válvula motorizada, válvula de latão, válvula hidráulica, cilindro hidráulico, ar e óleo conexão, manômetro etc.
P: Wque tipos de produtos você pode fabricar?
R: Podemos fabricar muitos tipos de aço inoxidável, latão, alumínio processamento de materiais.como alta pressão Válvula / válvula solenóide / válvula elétrica válvula / válvula de água/válvula pneumática/cilindro de ar/válvula hidráulica/acumulador hidráulico produtos e assim por diante.
P: O produto pode ser feito com nosso logotipo e marca?
R: Sim, claro, podemos fazer. somos fornecedor OEM há anos e profissionais em fazer. Mas você precisa nos dar a autorização, se for possível.
P: Você pode fornecer produtos pneumáticos e hidráulicos, instrumentos de marca famosa originais?
R: Sim, podemos fornecer como Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser etc.
P: Há alguma garantia disponível?
R: Sim, normalmente os produtos têm garantia de qualidade de um ano.
P: O conector é em sistema britânico ou métrico? Qual a diferença entre roscas PT, NPT e G?
R: A rosca G é cilíndrica e não se veda sozinha, exigindo juntas adicionais para evitar vazamentos. PT e NPT são cônicas, e as roscas interna e externa ficam cada vez mais apertadas ao serem apertadas. A vedação é obtida através da deformação das roscas, e selante ou fita são geralmente usados em conjunto para melhorar o efeito de vedação.
Rosca G é um tubo reto cilíndrico usado para conexões não seladas; rosca PT é um tubo cônico que depende da deformação e vedação da própria rosca; NPT também é um tubo cônico com um ângulo de perfil de dente de 60 graus, usado principalmente na América do Norte.
P: Como converter unidades de pressão: MPa, bar, psi, kg/cm ²?
R: 1MPa=10bar≈145psi≈10kg
P: O que geralmente causa a queima das bobinas da válvula solenóide?
R: Tensão e frequência incorretas, comutação frequente, entrada de líquido na cabeça piloto, problema no núcleo da válvula e na mola,ambiente quente, vibração pesada, etc.
P: O que deve ser observado para componentes pneumáticos em ambientes de alta temperatura ou extremamente frios?
| Ponto de Foco |
Contramedidas para Ambiente de Alta Temperatura |
Contramedidas para Ambiente de Frio Extremo |
| Vedações |
Fluororubber, PTFE |
Nitrila de baixa temperatura, borracha de silicone, poliuretano |
| Lubrificação |
Graxa sintética de alta temperatura (baixa volatilidade) |
Graxa de baixa temperatura (baixo ponto de fluidez, baixa viscosidade) |
| Tratamento do Fornecimento de Ar |
Fortalecer o resfriamento, remoção eficiente de água |
Secagem de ponto de orvalho ultrabaixo (tipo refrigeração + adsorção), aquecimento |
| Componentes Metálicos |
Reservar folga de expansão |
Selecionar materiais com tenacidade a baixas temperaturas, evitar vazamentos devido à contração a frio |
| Componentes de Controle |
Bobinas de alta resistência ao calor, dissipação de calor, baixo consumo de energia |
Instalar caixas de isolamento, aquecimento local, evitar condensação a frio |
| Instalação |
Manter afastado de fontes de calor, adicionar placas de isolamento térmico |
Evitar exposição a vento e neve, envolver com materiais de isolamento térmico |
