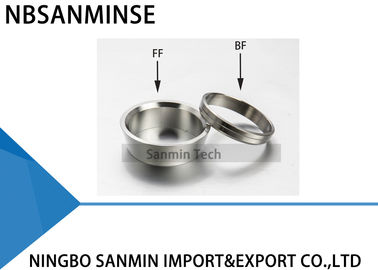

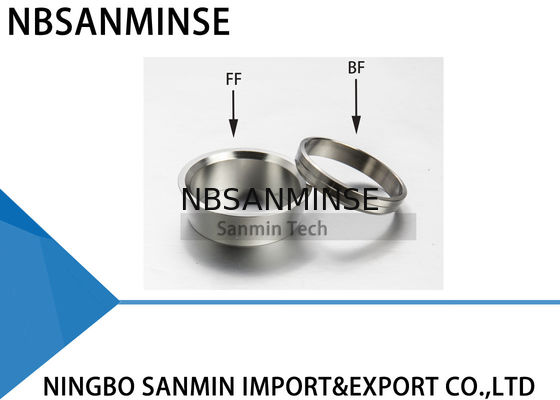

Tipo FF de Ferrule Frontal em Aço Inoxidável 316L para Tubos, Conexão de Tubulação, Alta Qualidade Sanmin
Descrição das Conexões de Tubo
A conexão de tubo é um mecanismo usado tanto para vedar quanto para prender a tubulação. A vantagem mecânica e a geometria deste tipo de conexão produzem uma montagem estanque.
Para montar, simplesmente insira o tubo na montagem completa até que o tubo encoste no ombro do corpo da conexão. As duas ferrules são impulsionadas para frente entre a porca e o corpo da conexão usando a força mecânica criada pela rotação da porca no sentido horário. A ferrule traseira é impulsionada contra a parte traseira cônica da ferrule frontal, que é impulsionada pela força na boca cônica do corpo.
A ferrule traseira é prensada radialmente para dentro no tubo, enquanto levanta a ferrule frontal para formar uma vedação completa na superfície cônica do corpo.
A rotação de 1-1/4 de volta da porca a partir da posição apertada à mão garante o acionamento consistente dos elementos de vedação. Isso garante uma vedação eficaz contra alta pressão, bem como condições de vácuo ultra alto.
Instruções de Instalação
As conexões são fornecidas montadas e apertadas manualmente. A desmontagem antes do uso pode permitir a entrada de sujeira ou outras partículas.
1. Insira a tubulação na conexão
Verifique se o tubo repousa firmemente no ombro da conexão e se a porca está apertada manualmente. Neste ponto, recomenda-se fazer uma marca de risco na sextavada que se estende para o corpo da conexão. Esta marca servirá como um indicador do ponto de partida e do aperto adequado.
2 Aperte a porca
São necessárias 1-1/4 de volta da porca para 1/4" (6mm) e acima (Ver Fig. A)
São necessárias 3/4 de volta da porca para 3/16" (4mm) e abaixo (Ver Fig. B)
Instruções de Remontagem
As conexões podem ser desconectadas e reconectadas repetidamente, sem perda da vedação estanque.
1. Antes de desconectar, Marque a posição da porca em relação ao corpo da conexão.
2. Para remontar, use uma chave para apertar a porca até a posição original.
3. Aperte ligeiramente com a chave até sentir um leve aumento no torque.
Manuseio de Tubos
Arranhões no tubo podem causar vazamentos. Portanto, é importante manusear o tubo com cuidado para reduzir o risco de vazamentos.
Algumas precauções a serem tomadas
1. Os tubos não devem ser arrastados no chão.
2. Os tubos não devem ser arrastados de um suporte de tubulação, especialmente no caso de tubos de grande diâmetro externo.
Tubos de Cobre
Se estiver usando tubos de cobre de um rolo, segure a ponta do tubo e desenrole o rolo para fora, permitindo que a tubulação fique em uma superfície plana.
Inspeção de Tubulação
Uso: Este é um calibre "Não-Passa" e deve ser usado da seguinte forma:
Faça a montagem da conexão de acordo com as seguintes instruções: 1/4 de polegada (6mm), 3/8 de polegada, 1/2 polegada (12mm) - faça 1-1/4 de volta a partir do aperto manual. Verifique a folga entre a porca e o corpo, usando o calibre de tamanho apropriado. Se o calibre deslizar facilmente na folga, aperte a porca mais até que o calibre não possa entrar na folga.
Alta Segurança
Em aplicações onde existem condições severas e alta pressão, recomendamos os seguintes procedimentos de instalação:
1. Verifique se a porca está apertada manualmente
2. Insira o tubo (até o ombro)
3. Gire a porca com uma chave até que o tubo não gire livremente.
4. Marque a posição da porca.
5. Gire a porca 1-1/4 de volta.
Este método garante que, mesmo que o diâmetro externo do tubo esteja na tolerância mínima, as ferrules estarão em contato com o tubo durante toda a rotação de 1-1/4.
Para garantir a máxima confiabilidade e desempenho da conexão, deve-se ter muito cuidado ao selecionar a tubulação para cada aplicação.
Por que nos escolher
1: Vários estilos para cada produto e linha completa de produtos pneumáticos.
2: Pedido de amostra e pedido de pequena quantidade são aceitáveis.
3: Personalize de acordo com seu pedido especial.
4: Forneça informações gratuitas sobre produtos.
5: Grande estoque para envio rápido.
P: Você poderia oferecer amostras grátis?
R: Sim, mas depende dos produtos, Por favor, entre em contato conosco ina@pneuhydr.com ou whatsapp 0086 15168536055
P: Qual é o seu escopo de negócios?
R: Nosso escopo de negócios éserviço de exportador de peças de automação com contêiner completo, e venda decilindro de ar, tratamento de fonte de ar, válvula solenóide, válvula de ar, válvula motorizada, válvula de latão, válvula hidráulica, cilindro hidráulico, ar e óleo conexões, manômetro, etc.
P: Que tipos de produtos você pode fabricar?R: Podemos fabricar muitos tipos de aço inoxidável,
, latão, alumínio processamento de materiais.como alta pressãoVálvula / válvula solenóide / válvula elétrica / válvula de água/válvula pneumática/cilindro de ar/válvula hidráulica/acumulador hidráulico produtos e assim por diante.P: O produto pode ser feito com nosso logotipo e marca?
R: Sim, claro, podemos fazer. somos fornecedores OEM há anos e profissionais em fazer. Mas você precisa nos dar a autorização, se for possível.
P: Você pode fornecer produtos de marcas pneumáticas e hidráulicas famosas originais?
R: Sim, podemos fornecer como Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser etc.
P:
O que deve ser observado para componentes pneumáticos em ambientes de alta temperatura ou extremamente frios? R: Sim, normalmente os produtos têm um ano de garantia de qualidade.
P: O conector é em sistema britânico ou métrico? Qual a diferença entre roscas PT, NPT e G?
R:
A rosca G é cilíndrica e não se veda sozinha, exigindo juntas adicionais para evitar vazamentos. PT e NPT são cônicas, e as roscas interna e externa ficam cada vez mais apertadas ao serem apertadas. A vedação é obtida pela deformação das roscas, e selante ou fita são geralmente usados em conjunto para melhorar o efeito de vedação. Rosca G é um tubo reto cilíndrico usado para conexões não seladas; rosca PT é um tubo cônico que depende da deformação e vedação da própria rosca; NPT também é um tubo cônico com um ângulo de perfil de dente de 60 graus, usado principalmente na América do Norte.
P: Como converter unidades de pressão: MPa, bar, psi, kg/cm²?
R: 1MPa=10bar≈145psi≈10kg
P: O que geralmente causa a queima das bobinas da válvula solenóide?
R: Tensão e frequência incorretas, comutação frequente, entrada de líquido na cabeça piloto, problema no núcleo da válvula e na mola,
ambientequente, vibração pesada, etc. P:
O que deve ser observado para componentes pneumáticos em ambientes de alta temperatura ou extremamente frios? Ponto de Foco
| Contramedidas para Ambiente de Alta Temperatura |
Contramedidas para Ambiente de Frio Extremo |
Vedações |
| Borracha de flúor, PTFE |
Borracha nitrílica de baixa temperatura, borracha de silicone, poliuretano |
Lubrificação |
| Graxa sintética de alta temperatura (baixa volatilidade) |
Graxa de baixa temperatura (baixo ponto de fluidez, baixa viscosidade) |
Tratamento de Fornecimento de Ar |
| Fortalecer o resfriamento, remoção eficiente de água |
Secagem de ponto de orvalho ultra baixo (tipo refrigeração + adsorção), aquecimento de traço |
Componentes Metálicos |
| Ajustar folga de expansão |
Selecionar materiais com tenacidade a baixas temperaturas, evitar vazamentos devido ao encolhimento a frio |
Componentes de Controle |
| Bobinas de alta resistência ao calor, dissipação de calor, baixo consumo de energia |
Instalar caixas de isolamento, aquecimento local, evitar condensação a frio |
Instalação |
| Manter afastado de fontes de calor, adicionar placas de isolamento térmico |
Evitar exposição a vento e neve, envolver com materiais de isolamento térmico |
