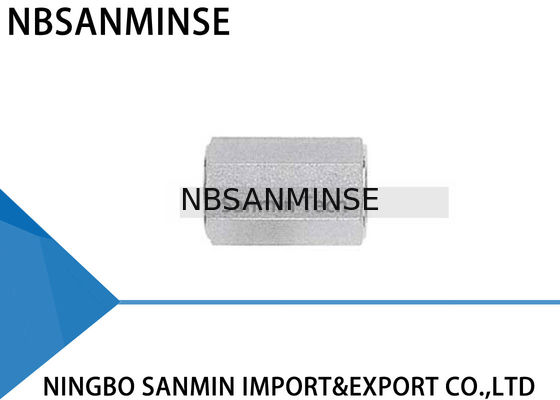

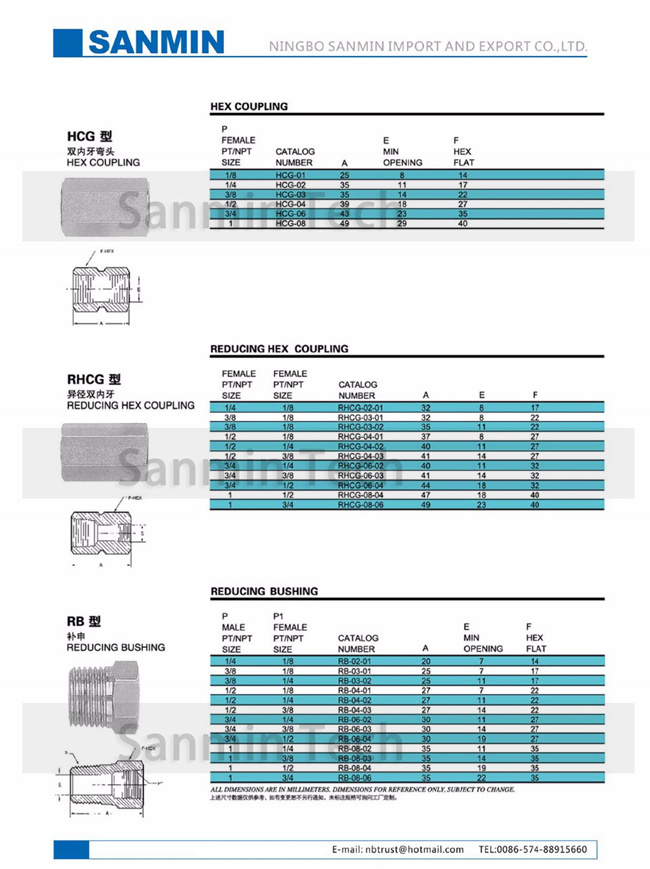

Acoplamento Hexagonal HCG Aço Inoxidável 316L Conexão de Tubo Conexão de Hidráulica Alta Qualidade Sanmin
Descrição das Conexões de Tubo
A conexão de tubo é um mecanismo usado tanto para vedar quanto para prender tubos. A vantagem mecânica e a geometria deste tipo de conexão produzem uma montagem estanque.
Para montar, simplesmente insira o tubo na montagem completa até que o tubo atinja o batente contra o ombro do corpo da conexão. As duas virolas são impulsionadas para frente entre a porca e o corpo da conexão usando a força mecânica criada pela rotação da porca no sentido horário. A virola traseira é impulsionada contra a parte traseira cônica da virola frontal, que é impulsionada pela força na boca cônica do corpo.
A virola traseira é prensada radialmente para dentro no tubo, enquanto a virola frontal é levantada para formar uma vedação completa na superfície cônica do corpo.
A volta de 1-1/4 da porca a partir da posição apertada à mão garante o acionamento consistente dos membros de vedação. Isso garante uma vedação eficaz contra alta pressão, bem como condições de vácuo ultra alto.
Instruções de Instalação
As conexões são fornecidas montadas e apertadas manualmente. A desmontagem antes do uso pode permitir a entrada de sujeira ou outras partículas.
1. Insira o tubo na conexão
Verifique se o tubo repousa firmemente no ombro da conexão e se a porca está apertada manualmente. Neste ponto, recomenda-se que uma marca de risca seja feita no hexágono que se estende para o corpo da conexão. Esta marca servirá como um indicador para o ponto de partida e o aperto adequado.
2 Aperte a porca
São necessárias 1-1/4 voltas da porca para 1/4” (6mm) e acima (Veja Fig. A)
É necessária 3/4 de volta da porca para 3/16” (4mm) e abaixo (Veja Fig. B)
Instruções de Remontagem
As conexões podem ser desconectadas e refeitas repetidamente, sem perda de vedação estanque.
1. Antes de desconectar, Marque a posição da porca em relação ao corpo da conexão.
2. Para remontar, use uma chave para apertar a porca até a posição original.
3. Aperte ligeiramente com uma chave até sentir um leve aumento no torque.
Cortador de Tubos
Para obter uma conexão sem vazamentos, o tubo deve ser cortado de forma reta. Recomenda-se um cortador de tubos de boa qualidade com a lâmina apropriada para o material do tubo.
Não tente reduzir o tempo de corte fazendo cortes profundos a cada volta do cortador. Isso endurecerá o tubo.
A extremidade do tubo deve ser rebarbada para evitar danos à conexão e para garantir que o tubo atinja o fundo da conexão.
Aviso
Não segure o tubo em uma morsa no local onde ele será inserido na conexão (a morsa deixará uma marca no tubo que pode causar vazamentos e pode causar ovalização).
Manuseio do Tubo
Arranhões no tubo podem causar vazamentos. Portanto, é importante manusear o tubo com cuidado para reduzir o risco de vazamentos.
Tubo de Cobre
Se estiver usando tubo de cobre de um rolo, segure a extremidade do tubo e desenrole o rolo para fora, permitindo que o tubo fique sobre uma superfície plana.
Alta Segurança
Em aplicações onde existem condições severas e alta pressão, recomendamos os seguintes procedimentos de instalação:
1. Verifique se a porca está apertada manualmente
2. Insira o tubo (até o ombro)
3. Gire a porca com uma chave até que o tubo não gire livremente.
4. Marque a posição da porca.
5. Gire a porca 1-1/4 voltas.
Este método garante que, mesmo que o diâmetro externo do tubo esteja na tolerância mínima, as virolas estarão em contato com o tubo durante toda a rotação de 1-1/4.
Para garantir a máxima confiabilidade e desempenho da conexão, deve-se ter grande cuidado ao selecionar o tubo para cada aplicação.
Seleção de Tubos
Quatro variáveis devem ser consideradas ao encomendar tubos para uso com conexões:
1. Material
2. Espessura da parede do tubo
3. Acabamento da superfície do tubo
4. Dureza do tubo
Os tubos devem estar em conformidade com as normas ASTM A213 ou ASTM A269, ser sem costura e totalmente recozidos.
O tubo deve estar livre de arranhões e ser adequado para dobrar e flangear.
Por que nos escolher
1: Vários estilos para cada produto e série completa de produtos pneumáticos.
2: Grande estoque para envio rápido.
3: Personalizado de acordo com seu pedido especial.
4: Fornecer informações gratuitas sobre produtos.
5: Alta qualidade com preço competitivo.
P: Você poderia oferecer amostras grátis?
R: Sim, mas depende dos produtos, Por favor, entre em contato conosco ina@pneuhydr.com ou whatsapp 0086 15168536055
P: Qual é o seu escopo de negócios?
R: Nosso escopo de negócios éserviço de exportador de peças de automação com contêiner completo, e venda decilindro de ar, tratamento de fonte de ar, válvula solenóide, válvula de ar, válvula motorizada, válvula de latão, válvula hidráulica, cilindro hidráulico, ar e óleo conexão, manômetro etc.
P: Wque tipos de produtos você pode fabricar?
R: Podemos fabricar muitos tipos de aço inoxidável, latão, alumínio processamento de materiais.como alta pressão Válvula / válvula solenóide / válvula elétrica válvula / válvula de água/válvula pneumática/cilindro de ar/válvula hidráulica/acumulador hidráulico produtos e assim por diante.
P: O produto pode ser feito com nosso logotipo e marca?
R: Sim, claro, podemos fazer.
Somos fornecedores OEM há anos e profissionais em fazer.
Mas você precisa nos dar a autorização, se for possível.
ambiente R: Sim, podemos fornecer como Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser etc.
P:
Há alguma garantia disponível?
R: Sim, normalmente os produtos têm garantia de qualidade de um ano. P: O conector é em sistema britânico ou métrico? Qual é a diferença entre roscas PT, NPT e G?
R:
A rosca G é cilíndrica e não se veda sozinha, exigindo juntas adicionais para evitar vazamentos. PT e NPT são cônicas, e as roscas interna e externa ficam cada vez mais apertadas ao serem apertadas. A vedação é obtida através da deformação das roscas, e selante ou fita são geralmente usados em conjunto para aprimorar o efeito de vedação
Rosca G é um tubo reto cilíndrico usado para conexões não seladas; Rosca PT é um tubo cônico que depende da deformação e vedação da própria rosca; NPT também é um tubo cônico com um ângulo de perfil de dente de 60 graus, usado principalmente na América do Norte
P: Como converter unidades de pressão: MPa, bar, psi, kg/cm²?
R: 1MPa=10bar≈145psi≈10kgP: O que geralmente causa a queima das bobinas da válvula solenóide? R: Tensão e Hz incorretos, comutação frequente, entrada de líquido na cabeça piloto, problema no núcleo da válvula e na mola,
ambiente quente, vibração pesada, etc.
| P: |
O que deve ser observado para componentes pneumáticos em ambientes de alta temperatura ou extremamente frios? |
Ponto de Foco |
| Contramedidas para Ambiente de Alta Temperatura |
Contramedidas para Ambiente Extremamente Frio |
Vedações |
| Fluororubber, PTFE |
Borracha nitrílica de baixa temperatura, borracha de silicone, poliuretano |
Lubrificação |
| Graxa sintética de alta temperatura (baixa volatilidade) |
Graxa de baixa temperatura (baixo ponto de fluidez, baixa viscosidade) |
Tratamento de Fornecimento de Ar |
| Fortalecer o resfriamento, remoção eficiente de água |
Secagem de ponto de orvalho ultra baixo (tipo refrigeração + adsorção), aquecimento |
Componentes Metálicos |
| Reservar folga de expansão |
Selecionar materiais com tenacidade a baixas temperaturas, evitar vazamentos devido ao encolhimento a frio |
Componentes de Controle |
| Bobinas de alta resistência ao calor, dissipação de calor, baixo consumo de energia |
Instalar caixas de isolamento, aquecimento local, evitar condensação a frio |
Instalação |
Manter afastado de fontes de calor, adicionar placas de isolamento térmico
