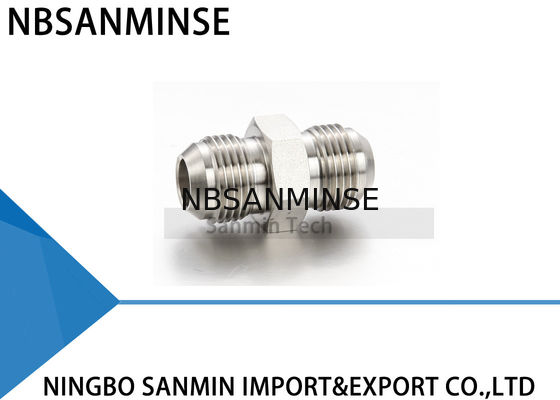

Niple Hexagonal HN Aço Inoxidável 316L Conexão de Tubo Conexão de Hidráulica Alta Qualidade Sanmin
Instruções de Instalação
As conexões são fornecidas montadas e apertadas manualmente. A desmontagem antes do uso pode permitir a entrada de sujeira ou outras partículas
1. Insira o tubo na conexão
Verifique se o tubo repousa firmemente no ombro da conexão e se a porca está apertada manualmente. Neste ponto, recomenda-se fazer uma marca no hexágono que se estende para o corpo da conexão. Esta marca servirá como um indicador para o ponto de partida e o aperto adequado.
2. Aperte a porca
São necessárias 1-1/4 voltas da porca para 1/4" (6mm) e acima (Veja Fig. A)
São necessárias 3/4 de volta da porca para 3/16" (4mm) e abaixo (Veja Fig. B)
Instruções de Remontagem
As conexões podem ser desconectadas e reconectadas repetidamente, sem perda de vedação estanque.
1. Antes de desconectar, marque a posição da porca em relação ao corpo da conexão.
2. Para remontar, use uma chave para apertar a porca até a posição original.
3. Aperte ligeiramente com a chave até sentir um leve aumento no torque.
Cortador de Tubos
Para obter uma conexão sem vazamentos, o tubo deve ser cortado de forma reta. Recomenda-se um cortador de tubos de boa qualidade com a lâmina apropriada para o material do tubo.
Não tente reduzir o tempo de corte fazendo cortes profundos a cada volta do cortador. Isso endurecerá o tubo.
A extremidade do tubo deve ser rebarbada para evitar danos à conexão e garantir que o tubo alcance o fundo da conexão.
Aviso
Não segure o tubo em uma morsa no local onde ele será inserido na conexão (a morsa deixará uma marca no tubo que pode causar vazamentos e pode causar ovalização).
Manuseio do Tubo
Arranhões no tubo podem causar vazamentos. Portanto, é importante manusear o tubo com cuidado para reduzir o risco de vazamentos.
Tubo de Cobre
Se estiver usando tubo de cobre de um rolo, segure a extremidade do tubo e desenrole o rolo para fora, permitindo que o tubo fique sobre uma superfície plana.
Alta Segurança
Em aplicações onde existem condições severas e alta pressão, recomendamos os seguintes procedimentos de instalação:
1. Verifique se a porca está apertada manualmente
2. Insira o tubo (até o ombro)
3. Gire a porca com uma chave até que o tubo não gire livremente.
4. Marque a posição da porca.
5. Gire a porca 1-1/4 voltas.
Este método garante que, mesmo que o diâmetro externo do tubo esteja na tolerância mínima, as virolas estarão em contato com o tubo durante as 1-1/4 voltas completas.
Para garantir a máxima confiabilidade e desempenho da conexão, deve-se ter muito cuidado ao selecionar o tubo para cada aplicação.
Por que nos escolher
1: Pedido de amostra e pedido de pequena quantidade são aceitáveis.
2: Personalizar de acordo com seu pedido especial.
3: Fornecer informações gratuitas sobre produtos.
4: Qualidade confiável garantida e serviço pós-venda ativo
5: Garantia de qualidade de um ano
P: Você poderia oferecer amostras grátis?
R: Sim, mas depende dos produtos, Por favor, entre em contato conosco ina@pneuhydr.com ou whatsapp 0086 15168536055
P: Qual é o seu escopo de negócios?
R: Nosso escopo de negócios éserviço de exportador de peças de automação com contêiner completo, e venda decilindro de ar, tratamento de fonte de ar, válvula solenoide, válvula de ar, válvula motorizada, válvula de latão, válvula hidráulica, cilindro hidráulico,conexão de ar e óleo, manômetroetc.P: Que tipos de produtos você pode fabricar? R: Podemos fabricar muitos tipos de processamento de materiais de aço inoxidável, latão e alumínio. como válvulas de alta pressão / válvula solenoide / válvula elétrica / válvula de água / válvula pneumática / cilindro de ar / válvula hidráulica / acumulador hidráulico e assim por diante.P: O produto pode ser feito com nosso logotipo e marca?R: Sim, claro, podemos fazer. somos fornecedores OEM há anos e profissionais em fazer. Mas você precisa nos dar a autorização, se for possível.P: Você pode fornecer produtos pneumáticos e hidráulicos originais de marcas famosas, instrumentos?
R: Sim, podemos fornecer como Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser etc.P: Existe garantia disponível?R: Sim, normalmente os produtos têm garantia de qualidade de um ano.
P: O conector é em sistema britânico ou métrico? Qual a diferença entre roscas PT, NPT e G?R: A rosca G é cilíndrica e não se veda sozinha, exigindo juntas adicionais para evitar vazamentos. PT e NPT são cônicas, e as roscas interna e externa ficam cada vez mais apertadas ao serem apertadas. A vedação é obtida através da deformação das roscas, e selante ou fita são geralmente usados em conjunto para melhorar o efeito de vedação Rosca G é um tubo reto cilíndrico usado para conexões não seladas; Rosca PT é um tubo cônico que depende da deformação e vedação da própria rosca; NPT também é um tubo cônico com um ângulo de perfil de dente de 60 graus, usado principalmente na América do NorteP: Como converter unidades de pressão: MPa, bar, psi, kg/cm²?R: 1MPa=10bar≈145psi≈10kgP: O que geralmente causa a queima das bobinas da válvula solenoide? R: Tensão e frequência incorretas, comutação frequente, entrada de líquido na cabeça piloto, problema no núcleo da válvula e na mola, ambiente quente, vibração pesada, etc.P: O que deve ser observado para componentes pneumáticos em ambientes de alta temperatura ou extremamente frios?Ponto de FocoContramedidas para Ambiente de Alta TemperaturaContramedidas para Ambiente de Extrema FrioVedaçõesBorracha de flúor, PTFE
Borracha nitrílica de baixa temperatura, borracha de silicone, poliuretano
Lubrificação
Graxa sintética de alta temperatura (baixa volatilidade)
Graxa de baixa temperatura (baixo ponto de fluidez, baixa viscosidade)
Fortalecer o resfriamento, remoção eficiente de água
Secagem de ponto de orvalho ultrabaixo (tipo refrigeração + adsorção), aquecimento
Componentes Metálicos
Ajustar folga de expansão Selecionar materiais com tenacidade a baixas temperaturas, evitar vazamentos devido à contração a frio
Componentes de Controle
Bobinas de alta resistência ao calor, dissipação de calor, baixo consumo de energia
Instalar caixas de isolamento, aquecimento local, evitar condensação a frio
Instalação
Manter afastado de fontes de calor, adicionar placas de isolamento térmicoEvitar exposição a vento e neve, envolver com materiais de isolamento térmico Conexões mangueira, conexão macho fêmea de latão, conexão macho fêmea, conexão de tubo, conexões de tubo plástico, conexão plástica, conexão pneumática, conexões de pressão, conexão rápida, conexão rápida, conexões de acoplamento rápido, SS304, conexões de aço inoxidável, conexões de tubo de aço inoxidável, conexões de tubo em T, conexões de aço inoxidável roscadas, conector de tubo, conexão de tubo, conexão de tubo, junta de tubo, acopladores plásticos rápidos, peças pneumáticas, união roscada, conexão pneumática, conexão de encaixe, conexão de pressão, controle de velocidade, conexões de parada, conexão de tubo de conexão rápida, controle de velocidade, válvulas de retenção, válvulas manuais, válvulas de esfera, conexão deslizante manual, válvula de controle de ar, mini conexão, conexão de encaixe, conexão de transição, conexão de pressão, conexão de compressão, conexão de aço inoxidável 316L
