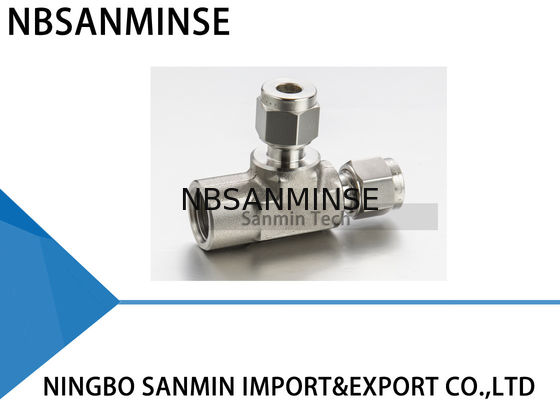

Tubo de conexão fêmea FRT em aço inoxidável 316L para encanamento, alta qualidade Sanmin
Instruções de Instalação
As conexões são fornecidas montadas e apertadas manualmente. A desmontagem antes do uso pode permitir a entrada de sujeira ou outras partículas
1. Insira o tubo na conexão
Verifique se o tubo repousa firmemente no ombro da conexão e se a porca está apertada manualmente. Neste ponto, recomenda-se fazer uma marca no hexágono que se estende para o corpo da conexão. Esta marca servirá como um indicador do ponto de partida e do aperto adequado.
2. Aperte a porca
São necessárias 1-1/4 voltas da porca para 1/4" (6mm) e acima (Ver Fig. A)
São necessárias 3/4 de volta da porca para 3/16" (4mm) e abaixo (Ver Fig. B)
Instruções de Reinstalação
As conexões podem ser desconectadas e refeitas repetidamente, sem perda de vedação estanque.
1. Antes de desconectar, marque a posição da porca em relação ao corpo da conexão.
2. Para remontar, use uma chave para apertar a porca até a posição original.
3. Aperte ligeiramente com a chave até sentir um leve aumento no torque.
Corte com Serra de Arco
Para cortar o tubo com uma serra de arco e obter extremidades retas, o tubo deve ser cortado com blocos guia
Este método de corte exige rebarbação das extremidades do tubo.
Manuseio do Tubo
Arranhões no tubo podem causar vazamentos. Portanto, é importante manusear o tubo com cuidado para reduzir o risco de vazamentos.
Algumas precauções a serem tomadas
1. Os tubos não devem ser arrastados no chão.
2. Os tubos não devem ser retirados de um rack de tubulação, especialmente no caso de tubos de OD grande
Tubo de Cobre
Se estiver usando tubo de cobre de um rolo, segure a ponta do tubo e desenrole o rolo para fora, permitindo que o tubo fique em uma superfície plana.
Alta Segurança
Em aplicações onde existem condições severas e alta pressão, recomendamos os seguintes procedimentos de instalação:
1. Verifique se a porca está apertada manualmente
2. Insira o tubo (até o ombro)
3. Gire a porca com uma chave até que o tubo não gire livremente.
4. Marque a posição da porca.
5. Gire a porca 1-1/4 voltas.
Este método garante que, mesmo que o OD do tubo esteja na tolerância mínima, as virolas estarão em contato com o tubo durante as 1-1/4 voltas completas.
Para garantir a máxima confiabilidade e desempenho da conexão, deve-se ter muito cuidado ao selecionar o tubo para cada aplicação
Seleção de Tubo
Quatro variáveis devem ser consideradas ao encomendar tubos para uso com conexões:
1. Material
2. Espessura da parede do tubo
3. Acabamento da superfície do tubo
4. Dureza do tubo
A tubulação deve estar em conformidade com as normas ASTM A213 ou ASTM A269, ser sem costura e totalmente recozida.
O tubo deve estar livre de arranhões e adequado para dobragem e alargamento.
Por que nos escolher
1: Grande estoque para envio rápido.
2: Alta qualidade com preço competitivo.
3: Pedido de amostra e pedido de pequena quantidade são aceitáveis.
4: Personalizar de acordo com seu pedido especial.
5: Fornecer informações gratuitas sobre produtos.
P: Você poderia oferecer as amostras grátis?
R: Sim, mas depende dos produtos, Por favor, entre em contato conosco ina@pneuhydr.com ou whatsapp 0086 15168536055
P: Qual é o seu escopo de negócios?
R: Nosso escopo de negócios éserviço de exportador de peças de automação com contêiner completo, e venda decilindro de ar, tratamento de fonte de ar, válvula solenóide,válvula de ar,válvula motorizada, Válvula de latão, válvula hidráulica, cilindro hidráulico, ar e óleo conexão, manômetro etc.
P: Que tipos de produtos você pode fabricar?R: Podemos fabricar muitos tipos de aço inoxidável,, latão, alumínio
processamento de materiais.como alta pressãoVálvula / válvula solenóide / válvula elétrica /válvula de água/válvula pneumática /cilindro de ar/válvula hidráulica/acumulador hidráulicoprodutos e assim por diante.P: O produto pode ser feito com nosso logotipo e marca?R: Sim, claro, podemos fazer.Somos fornecedor OEM há anos e profissionais para fazer.
Mas você precisa nos dar a autorização, se for possível.
P: Você pode fornecer produtos pneumáticos e hidráulicos originais de marcas famosas?
R: Sim, podemos fornecer como Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser etc.
P: Existe garantia disponível?
Contramedidas para Ambiente de Alta Temperatura P: O conector é em sistema britânico ou métrico? Qual é a diferença entre roscas PT, NPT e G?
R:
A rosca G é cilíndrica e não se veda sozinha, exigindo juntas adicionais para evitar vazamentos. PT e NPT são cônicas, e as roscas internas e externas ficam cada vez mais apertadas ao serem apertadas. A vedação é obtida através da deformação das roscas, e selante ou fita são geralmente usados em conjunto para melhorar o efeito de vedação
Rosca G é um tubo reto cilíndrico usado para conexões não seladas; Rosca PT é um tubo cônico que depende da deformação e vedação da própria rosca; NPT também é um tubo cônico com um ângulo de perfil de dente de 60 graus, usado principalmente na América do Norte P: Como converter unidades de pressão: MPa, bar, psi, kg/cm²?
R: 1MPa=10bar≈145psi≈10kg
P: O que geralmente causa a queima das bobinas da válvula solenóide?
R: Tensão e frequência incorretas, comutação frequente, entrada de líquido na cabeça piloto, problema no núcleo da válvula e na mola,
ambiente
quente, vibração pesada, etc.P: O que deve ser observado para componentes pneumáticos em ambientes de alta temperatura ou extremamente frios? Ponto de Foco
Contramedidas para Ambiente de Alta Temperatura Contramedidas para Ambiente de Extremo Frio
| Vedações |
Fluororubber, PTFE |
Nitrila de baixa temperatura, borracha de silicone, poliuretano |
| Lubrificação |
Graxa sintética de alta temperatura (baixa volatilidade) |
Graxa de baixa temperatura (baixo ponto de fluidez, baixa viscosidade) |
| Tratamento do Fornecimento de Ar |
Fortalecer o resfriamento, remoção eficiente de água |
Secagem de ponto de orvalho ultrabaixo (refrigeração + tipo adsorção), aquecimento |
| Componentes Metálicos |
Reservar folga de expansão |
Selecionar materiais com tenacidade a baixas temperaturas, evitar vazamentos devido à contração a frio |
| Componentes de Controle |
Bobinas de alta resistência ao calor, dissipação de calor, baixo consumo de energia |
Instalar caixas de isolamento, aquecimento local, evitar condensação a frio |
| Instalação |
Manter afastado de fontes de calor, adicionar placas de isolamento térmico |
Evitar exposição a vento e neve, envolver com materiais de isolamento térmico |
