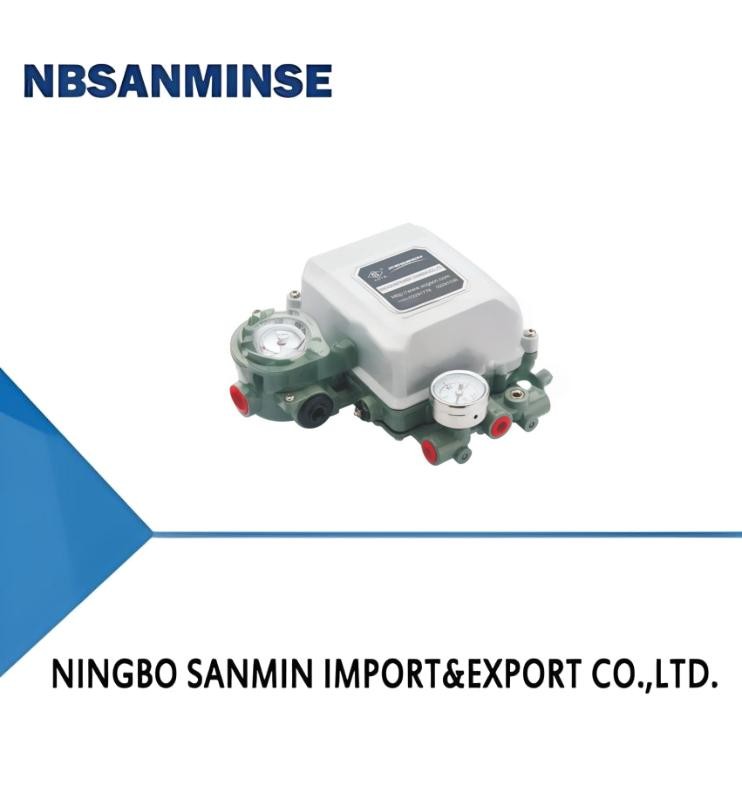

Série EP4000 elétrico e localizador de válvula a gás |
|
|
1. Adequado para atuadores de pequena e grande capacidade Com controle de mola, selecione a mola correspondente para obter o posicionador mais adequado para o atuador.
2. Baixo consumo de gás O consumo de gás é pequeno, amplificador de grande capacidade.
3. Pode escolher a característica de saída Devido ao mecanismo de feedback do dispositivo de came, você pode escolher as características de saída.
|
Primeiro, Visão Geral do Produto
O posicionador de válvula elétrico-gás EP4000 é fabricado com tecnologia estrangeira. Ele, juntamente com o regulador, constitui um circuito de controle de malha fechada. O controlador converte o sinal elétrico de saída em um sinal de gás para acionar o regulador e, ao mesmo tempo, de acordo com a posição de abertura da válvula de controle, o regulador pode ser posicionado corretamente. |
| Erro intrínseco |
±1% (ação simples); ±1,5% (ação dupla) |
Característica de saída |
Linear, Porcentagem igual |
| Erro de histerese |
1% (ação simples); 1,5% (ação dupla) |
Temperatura ambiente |
-35~+60℃ -20~+60℃ (tipo de segurança intrínseca) Ex iaIICT6 Gb |
| Banda morta |
0,2% (ação simples); 0,4% (ação dupla) |
Umidade relativa |
10%~90% |
| Curso nominal |
0-(10-100)mm; 0-(50°-75°-90°) Curso angular |
Tipo à prova de explosão |
(À prova de explosão) Ex dIIBT6 Gb, Ex iaIICT6 Gb (Comum) Não à prova de explosão |
| Pressão do ar |
0,14~0,7MPa |
Impedância de entrada |
250Ω ± 5% (a 20℃) |
| Sinal de entrada |
4-20mA.DC; 0-10mA.DC (processo separável) |
Conexão de suprimento de ar |
ZG1/4, φ6 Conexão de latão |
| Pressão de saída |
0,02-0,6MPa |
Interface de energia |
NPT1/2 (G1/2) |
| Consumo de ar |
Ação simples: 5L/min (suprimento de gás 0,14MPa) Ação dupla: 15L/min (suprimento de gás 0,4MPa)) |
Material da forma |
Liga de alumínio |
| Dimensões gerais |
205×192×78mm |
Peso |
2,1Kg |
| Modelo |
Grau à prova de explosão
(proteção) estrutura
|
Feedback (ação) |
Tipo de ação |
Acessórios |
|
EP4
|
1 À prova de explosão d Ex dIIBT6 Gb |
1 Curso reto
Atuadores: padrão
|
1 Ação simples com atuador
(ação simples)
|
AS Com correlação
combinação correspondente
Válvula redutora de pressão com filtro de ar
|
| 2 Tipo de segurança aumentada e Ex dIIBT6 Gb, IP65 |
2 Quarto de volta
atuadores: padrão
|
2 Ação dupla com atuador (ação dupla)
3 Tipo de segurança intrínseca I Ex iaIICT6 Gb
|
| _____ |
Exemplo: EP3111: significa à prova de explosão, curso reto, função única EP3322: significa modelo de anel, angular, função dupla Ao fazer o pedido, especifique: |
Exemplo: EP3111: significa à prova de explosão, curso reto, função única EP3322: significa modelo de anel, angular, função dupla Ao fazer o pedido, especifique: |
1, Tipo; 2, Sinal de entrada; 3, Pressão de suprimento de gás; 4, Característica de saída; 5, Com redutor de pressão; 6, Curso; 7, Especificações do atuador; 8, Pressão de saída.
P: Você poderia oferecer amostras grátis?
R: Sim,
mas depende dos produtos, Por favor, entre em contato conosco ina@pneuhydr.com ou whatsapp 0086 15168536055 P: Qual é o seu escopo de negócios?
R: Nosso escopo de negócios é
serviço de exportador de peças de automação com contêiner completo, e vendacilindro de ar, tratamento de fonte de ar, válvula solenóide,válvula de ar,válvula motorizada, Válvula de latão, válvula hidráulica, cilindro hidráulico,ar e óleo conexão, manômetro etc.P: Que tipos de produtos você pode fabricar?
R: Podemos fabricar muitos tipos de aço inoxidável,,latão, alumínio
processamento de materiais.como alta pressãoVálvula / válvula solenóide / válvula elétrica válvula /válvula de água/válvula pneumática /cilindro de ar/válvula hidráulica/acumulador hidráulicoprodutos e assim por diante.P: O produto pode ser feito com nosso logotipo e marca?R: Sim, claro, podemos fazer. somos fornecedores OEM há anos e profissionais para fazer. Mas você precisa nos dar a autorização, se for possível.P: Você pode fornecer produtos originais de marcas pneumáticas e hidráulicas famosas e instrumentos?
R: Sim, podemos fornecer como Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser etc.
P: Existe garantia disponível?
R: Sim, normalmente os produtos têm garantia de qualidade de um ano.
P: O conector é em sistema britânico ou métrico? Qual é a diferença entre roscas PT, NPT e G?
Vedações A rosca G é cilíndrica e não se veda sozinha, exigindo juntas adicionais para evitar vazamentos. PT e NPT são cônicas, e as roscas interna e externa ficam cada vez mais apertadas ao serem apertadas. A vedação é obtida pela deformação das roscas, e selante ou fita são geralmente usados em conjunto para melhorar o efeito de vedação
Rosca G é um tubo reto cilíndrico usado para conexões não seladas; rosca PT é um tubo cônico que depende da deformação e vedação da própria rosca; NPT também é um tubo cônico com um ângulo de perfil de dente de 60 graus, usado principalmente na América do Norte
P: Como converter unidades de pressão: MPa, bar, psi, kg/cm²?
R: 1MPa=10bar≈145psi≈10kg P: O que geralmente causa a queima das bobinas da válvula solenóide?
R: Tensão e Hz incorretos, comutação frequente, entrada de líquido na cabeça piloto, problema no núcleo da válvula e na mola,
ambiente
quente, vibração pesada etc.
P: O que deve ser observado para componentes pneumáticos em ambientes de alta temperatura ou extremamente frios?
Ponto de FocoContramedidas para Ambiente de Alta Temperatura Contramedidas para Ambiente de Frio Extremo
Vedações Fluororubber, PTFE
| Nitrila de baixa temperatura, borracha de silicone, poliuretano |
Lubrificação |
Graxa sintética de alta temperatura (baixa volatilidade) |
| Graxa de baixa temperatura (baixo ponto de fluidez, baixa viscosidade) |
Tratamento do suprimento de ar |
Fortalecer o resfriamento, remoção eficiente de água |
| Secagem de ponto de orvalho ultrabaixo (refrigeração + tipo adsorção), aquecimento |
Componentes Metálicos |
Reservar folga de expansão |
| Selecionar materiais com tenacidade a baixas temperaturas, evitar vazamentos devido ao encolhimento a frio |
Componentes de Controle |
Bobinas de alta resistência ao calor, dissipação de calor, baixo consumo de energia |
| Instalar caixas de isolamento, aquecimento local, evitar condensação a frio |
Instalação |
Manter afastado de fontes de calor, adicionar placas de isolamento térmico |
| Evitar exposição a vento e neve, envolver com materiais de isolamento térmico |
|
|
|
|
|
