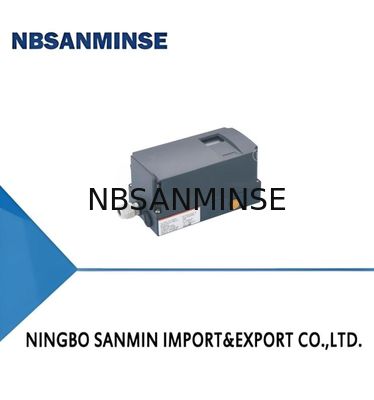

Localizador de válvulas elétricas inteligentes Sanmin de liga de alumínio leve

1. Este posicionador possui controle digital completo interno, alta confiabilidade, boa estabilidade, volume pequeno, peso leve, etc.

2. Depuração conveniente. Sem ferramentas, basta pressionar alguns botões na interface do posicionador para concluir a depuração.

3. As funções são simples de configurar e ajustar a forma de reação de is/when, o tipo de abertura/fechamento da válvula, a característica de saída, o curso reto ou o ângulo do curso, bem como as configurações diretas.

Primeiro, Visão Geral do Produto

Posicionador de válvula elétrica inteligente CN5000, o uso de operação e operação totalmente digital, adequado para atuadores pneumáticos de curso reto ou ângulo. Modo de ação simples e dupla com uso. O posicionador é um instrumento de sistema de dois fios, fornece função de regulação PlD, mas como um regulador e posicionador do dispositivo de controle altamente inteligente. Posicionador 4 ~ 20 mA pelos sinais de entrada para controlar, controle PlD por fonte de alimentação de + 24 VCC, circuito de série de saída com o transmissor, Ao mesmo tempo, além de converter o sinal de corrente de saída do controlador completo nas principais funções do regulador de acionamento, tem de acordo com o atrito da haste da válvula no trabalho, compensado pela mudança da pressão média causada pela força desequilibrada, de modo que a abertura da válvula correspondente aos sinais de controle de saída do regulador para obter o posicionamento correto. Suporta protocolo de comunicação HART.

* Os parâmetros acima com temperatura atmosférica 20 'C pabs 760mmHg, umidade relativa 65% RH para referência.

Terceiro, Instruções de Instalação

1. O eixo principal para posicionador se conecta com atuadores pneumáticos. Não é permitido que as conexões dos tubos de saída tenham fenômeno de vazamento.

2. Pressione a combinação de teclas "+" e "_" para acionar a válvula na metade da abertura, observe o valor exibido se estiver em 50%, caso contrário, gire o conjunto de engrenagens, coloque-o dentro desta faixa; Pressione a combinação de teclas "+" com "_", observe os valores da posição da válvula na tela dentro do escopo da seguinte alteração; A, Curso reto (20%-80%). B, O ângulo do curso (5%-95%).

3. Ao mesmo tempo, segure as teclas de função e a tecla "+" por mais de 5 segundos, inicie a inicialização automática.

4. Após o sucesso da inicialização de acordo com FlNSH, pressione o modelo de função por mais de 5 segundos para sair.

5. Segure a tecla de função por mais de 5 segundos para entrar no menu, clique em "+3key altera o valor e, em seguida, clique em "-"key recupera o valor. Pressione a tecla de modo por mais de 5 segundos para salvar e pode.

0Padrão

função

N Tipo ordinário

0Instalação de quarto de volta do acessório

(o comprador tamanho personalizado para)
