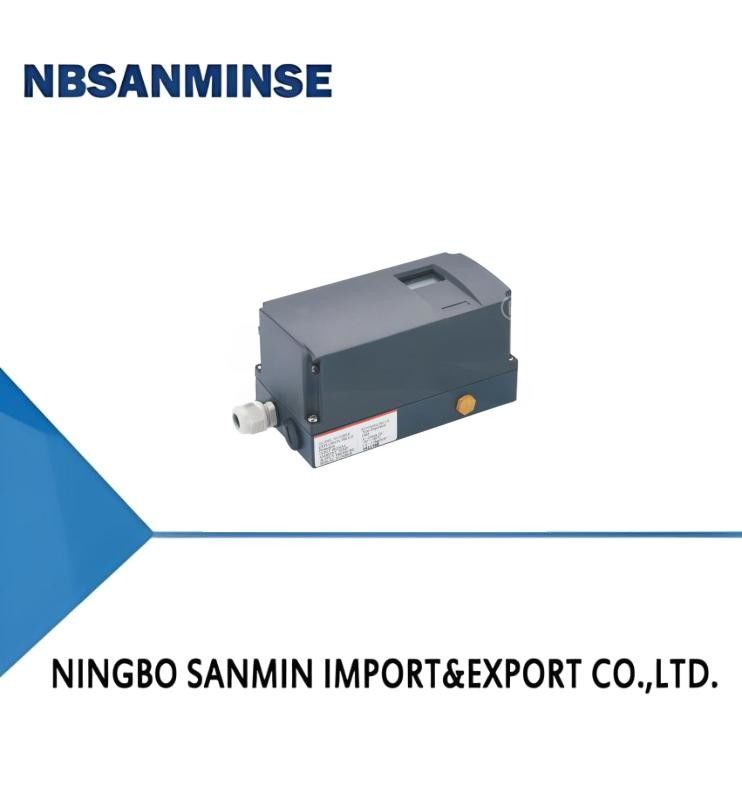

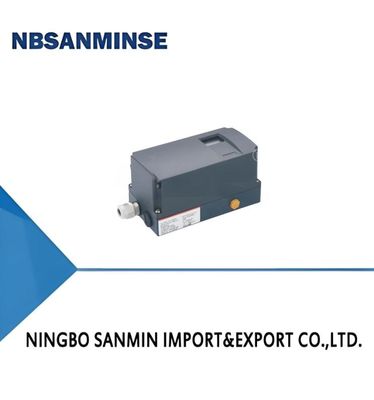

Localizador de Válvula Elétrica Inteligente CN5000 |
|
|
1. Este localizador possui controle digital interno completo, alta confiabilidade, boa estabilidade, volume pequeno, peso leve, etc.
2. Depuração conveniente. Sem nenhuma ferramenta, basta pressionar a interface do localizador em alguns botões para concluir a depuração.
3. As funções são fáceis de configurar e ajustar o modo de reação IS/WHEN, o tipo de abertura/fechamento da válvula, a característica de saída, o curso reto ou angular, bem como as configurações diretas.
|
|
Primeiro, Visão Geral do Produto
O posicionador de válvula elétrica inteligente CN5000, utiliza operação e controle totalmente digitais, adequado para atuadores pneumáticos de curso reto ou angular. Pode ser usado com ação simples e dupla. O localizador é um instrumento de sistema de dois fios, fornece função de regulação PID, mas como um dispositivo de controle inteligente de alta qualidade para regulador e posicionador. O localizador controla sinais de entrada de 4 a 20 mA, o controle PID é feito através de um circuito série de fonte de alimentação de +24 VCC com o transmissor. Ao mesmo tempo, além de converter o sinal de corrente de saída do controlador em funções principais do atuador regulador, ele possui, de acordo com o atrito da haste da válvula em operação, o desvio causado pela mudança da pressão do meio e a força desbalanceada, de modo que a abertura da válvula corresponda aos sinais de controle de saída do regulador para alcançar o posicionamento correto. Suporta o protocolo de comunicação HART.
|
| Modelo |
CN5000 |
| Forma de atuação |
Ação simples |
Ação dupla |
| Sinal de entrada |
4-20mADC |
| Sinal de corrente mínimo |
3,0 mA (tipo padrão), 3,8 mA (HART) |
| Pressão de entrada de ar |
1,4-7Kgf/cm2(0,14-0,7MPa) |
| Curso |
10-150mm |
0-60° 0-90° |
| Interface de alimentação |
G1/2, NPT 1/2 (opcional) |
Erro de histerese |
±0,5%F.S |
| Interface de suprimento de ar |
NPT 1/4 (opcional) |
Precisão de repetição |
±0,3%F.S |
| Grau de proteção |
IP65 |
Output characteristic |
Linear, porcentagem igual, abertura rápida |
| Grau de proteção contra explosão |
Ex iaⅡCT6 Gb |
Nível de resistência a terremotos |
6G |
| Temperatura de armazenamento |
-40-80℃ |
Comunicações (opcional) |
Comunicação HART |
| Que tipos de produtos você pode fabricar?emperatura de trabalho |
-30-70℃ |
Feedback |
4-20mA(DC24V) |
| Umidade ambiental |
5-95% RH (a 40℃) |
Material |
Liga de alumínio |
| Linear |
±1%F.S |
Que tipos de produtos você pode fabricar?eso |
1,5Kg |
| Impedância |
Ordinário 3250/20mA dc, HART 340/20mADC |
Pintura |
Pintura eletrostática epóxi poliéster |
|
* Os parâmetros acima são baseados em temperatura ambiente de 20°C, pressão atmosférica de 760mmHg, umidade relativa de 65% RH.
Terceiro, Instruções de Instalação
1. O eixo principal para conexão do localizador com atuadores pneumáticos. As conexões dos tubos de saída não devem apresentar vazamentos.
2. Pressione a combinação das teclas "+" e "-" para acionar a válvula na metade da abertura, observe se o valor exibido está em 50%. Se não estiver, gire o conjunto de engrenagens para que fique dentro dessa faixa; Pressione a combinação das teclas "+" e "-", acione a válvula e observe se os valores de posição da válvula estão dentro do escopo de variação a seguir; A. Curso reto (20%-80%). B. Curso angular (5%-95%).
3. Mantenha pressionadas as teclas de função e "+" por mais de 5 segundos para iniciar a inicialização automática.
4. Após o sucesso da inicialização, pressione FINISH, e então pressione a tecla de modo de função por mais de 5 segundos para sair.
5. Mantenha pressionada a tecla de função por mais de 5 segundos para entrar no menu. Clique na tecla "+" para alterar o valor, em seguida, clique na tecla "-" para restaurar o valor. Pressione a tecla de modo por mais de 5 segundos para salvar e sair.
|
| Modelo |
Forma funcional |
Esquema de saída |
Modo de Ação |
Tipo de proteção |
Interface elétrica |
Interface degás |
Interface de instalação |
| CN5000 |
0 Padrão
função
|
Curso reto |
S Ação simples |
N Tipo comum
|
1 G1/2 (opcional) |
1 Rc1/4 (opcional) |
0 Acessórios de instalação padrão (reto) |
| 1 Função de feedback de posição da válvula |
R Curso angular |
D Ação dupla |
A Tipo de segurança intrínseca |
2 NPT1/2 (opcional) |
2 NPT 1/4 (opcional) |
0 Acessórios de instalação (forma, ver foto) |
| 2 HART |
_____ |
_____ |
B Tipo à prova de explosão |
_____ |
_____ |
0 Acessório de instalação para quarto de volta
(tamanho personalizado pelo comprador)
|
| 3 Feedback de posição da válvula + HART |
_____ |
_____ |
_____ |
_____ |
_____ |
_____ |
P: Você poderia oferecer amostras grátis?
R: Sim, mas depende dos produtos, por favor, entre em contato conosco ina@pneuhydr.com ou whatsapp 0086 15168536055
P: Qual é o seu escopo de negócios?
R: Nosso escopo de negócios éserviço de exportador de peças de automação com contêiner completo, e venda decilindro de ar, tratamento de fonte de ar, válvula solenoide,válvula de ar,válvula motorizada, válvula de latão, válvula hidráulica, cilindro hidráulico, conexão de ar e óleo , manômetro etc.
P:Que tipos de produtos você pode fabricar?R: Podemos fabricar muitos tipos de aço inoxidável,
,latão, alumínio processamento de materiais.como altapressãoVálvula / válvula solenoide / válvula elétrica / válvula de água/válvula pneumática/cilindro de ar/válvula hidráulica/acumulador hidráulicoprodutos e assim por diante.P: O produto pode ser feito com nosso logotipo e marca?
R: Sim, claro, podemos fazer. Somos fornecedores OEM há anos e profissionais para fazer. Mas você precisa nos dar a autorização, se for possível.
P: Você pode fornecer produtos originais de marcas pneumáticas e hidráulicas famosas e instrumentos?
R: Sim, podemos fornecer como Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser etc.
P:
O que deve ser observado para componentes pneumáticos em ambientes de alta temperatura ou extremamente frios? R: Sim, normalmente os produtos têm um ano de garantia de qualidade.
P: O conector é em sistema britânico ou métrico? Qual é a diferença entre roscas PT, NPT e G?
R:
A rosca G é cilíndrica e não se auto-sela, exigindo juntas adicionais para evitar vazamentos. PT e NPT são cônicas, e as roscas interna e externa ficam cada vez mais apertadas ao serem apertadas. A vedação é obtida através da deformação das roscas, e selante ou fita são geralmente usados em conjunto para melhorar o efeito de vedação. A rosca G é um tubo reto cilíndrico usado para conexões não seladas; a rosca PT é um tubo cônico que depende da deformação e vedação da própria rosca; NPT também é um tubo cônico com um ângulo de perfil de dente de 60 graus, usado principalmente na América do Norte.
P: Como converter unidades de pressão: MPa, bar, psi, kg/cm²?
R: 1MPa=10bar≈145psi≈10kg
P: O que geralmente causa a queima das bobinas da válvula solenoide?
R: Tensão e frequência incorretas, comutação frequente, entrada de líquido na cabeça piloto, problema no núcleo da válvula e na mola,
ambientequente, vibração pesada, etc. P:
O que deve ser observado para componentes pneumáticos em ambientes de alta temperatura ou extremamente frios? Ponto de Foco
| Contramedidas para Ambiente de Alta Temperatura |
Contramedidas para Ambiente de Frio Extremo |
Vedações |
| Fluororubber, PTFE |
Borracha nitrílica de baixa temperatura, borracha de silicone, poliuretano |
Lubrificação |
| Graxa sintética de alta temperatura (baixa volatilidade) |
Graxa de baixa temperatura (baixo ponto de fluidez, baixa viscosidade) |
Tratamento do suprimento de ar |
| Fortalecer o resfriamento, remoção eficiente de água |
Secagem de ponto de orvalho ultrabaixo (tipo refrigeração + adsorção), aquecimento de traço |
Componentes Metálicos |
| Reservar folga de expansão |
Selecionar materiais com tenacidade a baixas temperaturas, evitar vazamentos devido ao encolhimento a frio |
Componentes de Controle |
| Bobinas de alta resistência ao calor, dissipação de calor, baixo consumo de energia |
Instalar caixas de isolamento, aquecimento local, evitar condensação a frio |
Instalação |
| Manter afastado de fontes de calor, adicionar placas de isolamento térmico |
Evitar exposição ao vento e neve, envolver com materiais de isolamento térmico |
|
