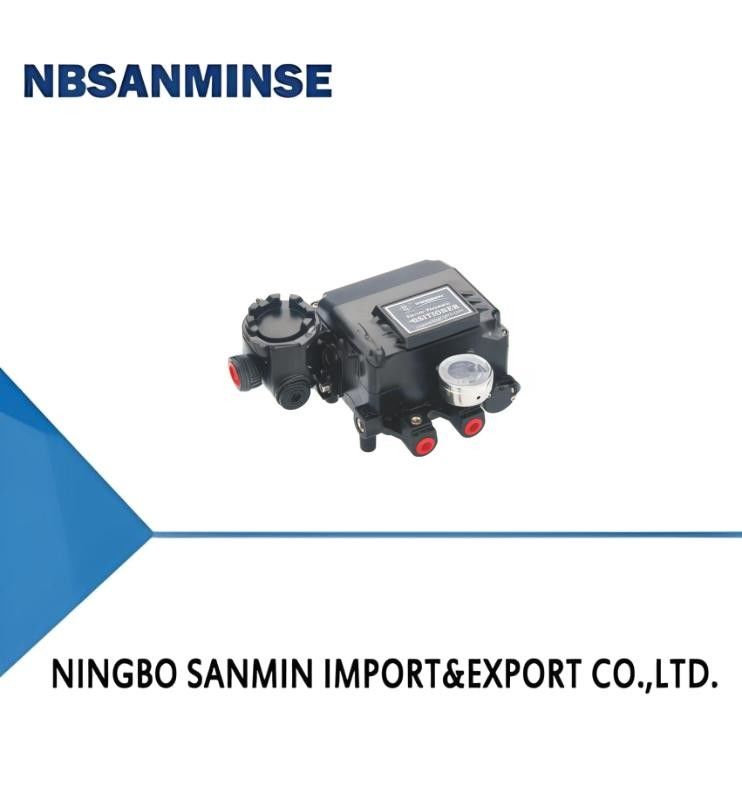

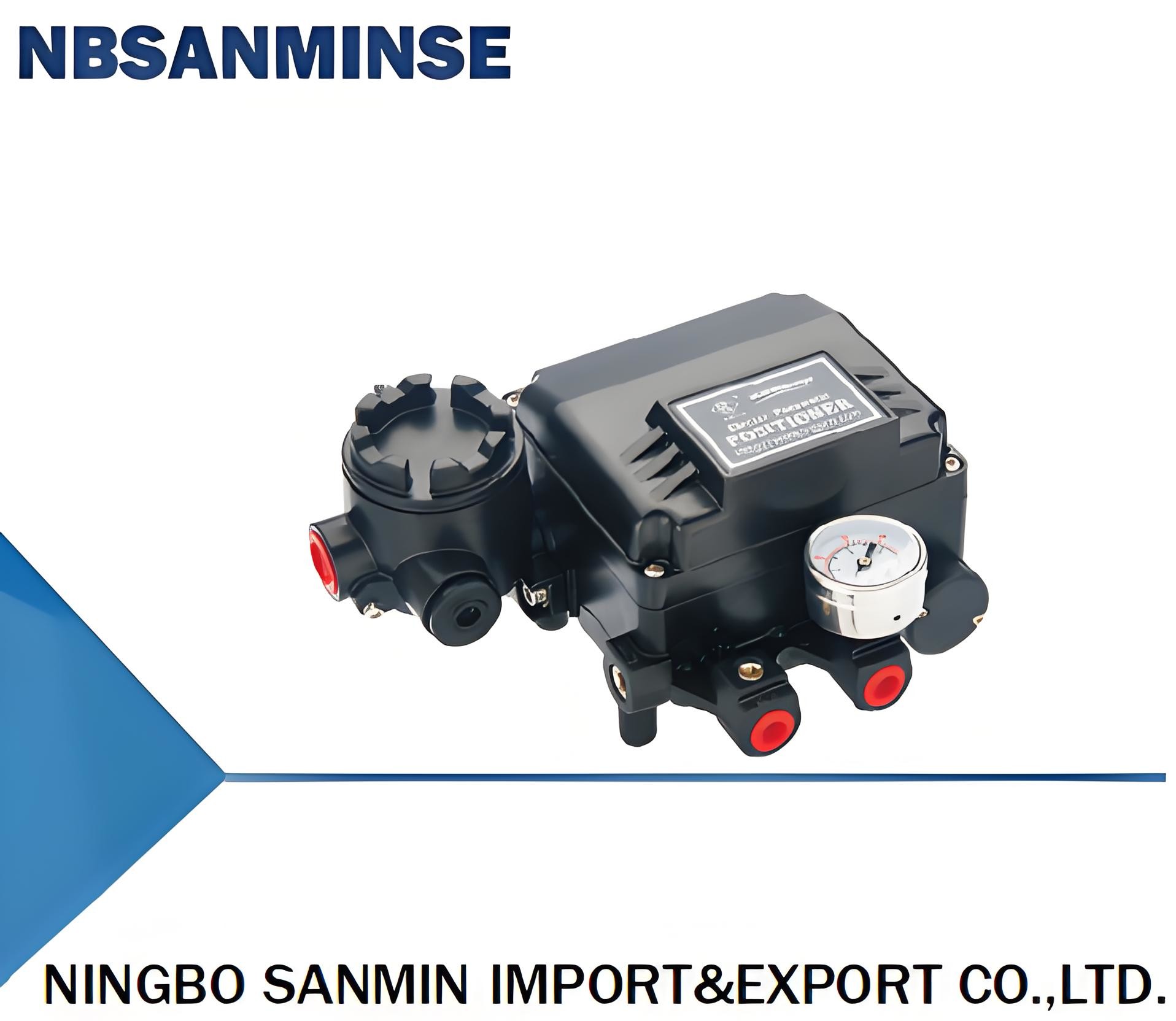

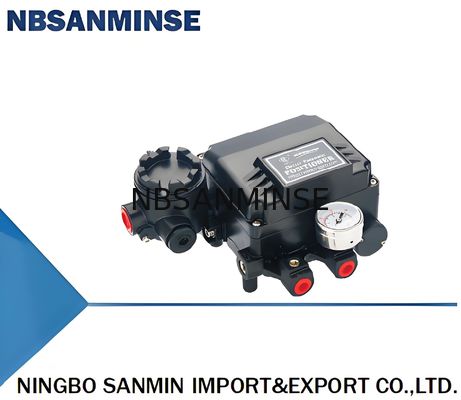

Série YT1000 localizador de válvula de gás |
|
|
1.Através da certificação CE
2.Através da certificação à prova de explosões (Ex iaIIBT6 Gb, Ex dmbIIBT6 Gb, Ex dmbIICT6 Gb)
3.Através da certificação IP66
4. Com uma vibração elevada (sem influência em 5 - 200 Hz)
5.Interface elétrica são forma porosa, para qualquer direção de conexão
6.A calibração é simples, fácil de implementar, conversão de reação
7Não precisa de mudar, metade das partes iguais pode completar o controle.
8.Construção modular de peças, fácil de reparar e de manter
|
Primeiro, uma visão geral do produto
O posicionador elétrico da série YT 1000 e a válvula de controlo pneumática constituem um circuito de controlo de circuito fechado.Para converter o sistema de controle de sinal de corrente contínua é dada para a carta de comando da válvula de gás válvula de comando açãoAo mesmo tempo, de acordo com o regulador de feedback da abertura para fazer a posição da válvula pode corrigir o posicionamento de acordo com os sinais de controle de saída do sistema.O localizador eléctrico está disponível no tipo de accionadores pneumáticos de acção única (tipo de retorno de mola) e de acção dupla. |
| MOdel |
YT1000L |
YT1000R |
| Projeto |
Viagem em linha reta |
Viagem angular |
| Ação única |
De dupla ação |
Ação única |
De dupla ação |
| Signal de entrada |
4 ~ 20 mA DC |
| Impedância |
250±15Q |
| Pressão de abastecimento |
1.4~7kgf/cm2 ((20~100psi) |
| Infarto |
10~150 mm 0~90° |
| TInterface raqueal |
NPT1/4 |
|
Pressouro
Esquadrainterface
|
NPT1/8 |
| Interface de alimentação |
NPT1/2 ((G1/2) |
| Grau à prova de explosão |
Ex dmbIIB ((C) T6 Gb,Ex ia IIB ((C) T6 Gb |
| PRotaçãoGrau |
IP66 |
| Meio ambientetemperatura |
-20°C~70°C |
| Liproximidade |
± 1% F.S ± 2% FS |
| Histerese |
± 1% F.S. |
| Ssensibilidade |
±0,2%F.S±0,5%F.S. |
| Repetitividade |
± 0,5% |
| AConsumo |
3LPM ((Sup=1,4kgf/cm2,20psi) |
| Fbaixacapacidade |
80LPM ((Sup=1,4kgf/cm2,20psi) |
| MArterial |
Alumínio fundido |
| Woito |
2.7kg ((6lb) 2.8kg ((6.2lb) |
| MOdel |
Movimento do atuador |
Tipo de acção |
Grau à prova de explosão |
Formulário de barra de feedback |
Furo de escape da válvula piloto |
Opções |
| YT-1000 |
L linear |
S Acção única |
M Ex dmbIIBT6 Gb |
1 10 ~ 40 mm ((Linear)
M6x40L (tipo rotativo)
|
1 O volume do atuador é inferior a 90 cm3 |
0 Não |
| R Tipo rotativo |
D Ação dupla |
C Ex dmb IICT6 Gb |
2 40 ~ 70 mm ((Linear)
M6x63L (tipo rotativo)
|
2 Volume do acelerador90-180 cm 3 |
1 +PTM ((posição da válvula interna.retroalimentação) |
|
|
I Ex IIBT6G b |
3 70~100 mm (linear)
M840L (tipo rotativo)
|
3 O volume do atuador é superior a 180 cm3 |
2 +PTM ((Reflexão sobre a posição da válvula externa) |
|
|
P EX II C 16 G b |
4 100-130 mm (linear)
M863L (tipo rotativo)
|
|
3 +L/S (interruptor de limite interno) |
|
|
N Não à prova de explosão |
5 130-150 mm (linear)
NAMUR ((tipo rotativo)
|
|
4 +L/S ((Limite externo.interruptor) |
|
|
|
|
|
|
5+PTM+L/S ((Introdução.válvula.retorno de posição.e interruptor de limite) |
P: Pode oferecer as amostras grátis?
A: Sim, Mas depende dos produtos, Por favor, contacte-nos. Ina@pneuhydr.com ou whatsapp 0086 15168536055
P: Qual é o seu âmbito de negócios?
A: O nosso âmbito de actividade éServiço de peças de automação para exportadores com recipiente completo e vendacilindro de ar, tratamento de fontes de ar, válvula solenoide,válvula de ar,válvula motorizadora,válvula de latão, válvula hidráulica, cilindro hidráulico, ar e óleode adaptação, manômetroetc.
P:WQue tipos de produtos pode fazer?
R: Podemos fazer muitos tipos de aço inoxidável, Latão, alumínioprocessamento de materiais.como altapressão Válvula / válvula solenoide / válvula elétricaválvula de água/válvula pneumática/cilindro de ar/válvula hidráulica/acumulador hidráulicoprodutos e assim por diante.
P: O produto pode ser feito com o nosso logotipo e marca?
R: Sim, claro que podemos fazer. Somos fornecedores OEM há anos e profissionais para fazer. Mas você precisa nos dar a autorização se for possível.
P: Pode fornecer produtos de marca de instrumentos pneumáticos e hidráulicos famosos originais?
R: Sim, podemos fornecer como Festo,Smc,CKD,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser etc.
P: Há garantia disponível?
R: Sim, normalmente os produtos são de um ano de garantia de qualidade.
P: O conector está no sistema britânico ou métrico? Qual a diferença entre PT, NPT e fios G?
A: O fio G é cilíndrico e não se sela, exigindo juntas adicionais para evitar vazamentos.e os fios internos e externos tornam-se cada vez mais apertados quando apertadosA vedação é obtida através da deformação dos fios, e o selante ou fita é geralmente utilizado em conjunto para melhorar o efeito de vedação.
O fio G é um tubo cilíndrico recto utilizado para ligações não fechadas; o fio PT é um tubo cônico que depende da deformação e vedação do próprio fio;NPT é também um tubo cônico com um ângulo de perfil do dente de 60 graus, utilizado principalmente na América do Norte
P: Como converter unidades de pressão: MPa, bar, psi, kg/cm2?
A: 1MPa=10bar≈145psi≈10kg
P: O que causa normalmente o esgotamento das bobinas de válvulas solenoides?
A: Voltagem e hz incorretos, comutação frequente, cabeça do piloto a entrar no líquido, problema do núcleo da válvula e da mola,ambiente Quente, vibrações fortes, etc.
P: O que deve ser observado para componentes pneumáticos em ambientes de alta temperatura ou extremamente frios?
| Ponto de foco |
Contramedidas para o ambiente de alta temperatura |
Contramedidas em ambientes extremamente frios |
| Sementes |
Fluoroblast, PTFE |
Nitril de baixa temperatura, borracha de silicone, poliuretano |
| Lubrificação |
Gordura sintética de alta temperatura (baixa volatilidade) |
Gordura de baixa temperatura (baixo ponto de cozimento, baixa viscosidade) |
| Tratamento do ar |
Reforçar o arrefecimento, remoção eficiente da água |
Secagem com ponto de orvalho ultra baixo (tipo de refrigeração + adsorção), rastreamento térmico |
| Componentes metálicos |
Autorização de expansão de reservas |
Selecionar materiais com resistência a baixas temperaturas, evitar fugas devido ao encolhimento a frio |
| Componentes de controlo |
Círculos de alta resistência ao calor, dissipação de calor, baixo consumo de energia |
Instalar caixas de isolamento, aquecimento local, evitar a condensação a frio |
| Instalação |
Manter longe de fontes de calor, adicionar placas de isolamento térmico |
Evitar exposição ao vento e à neve, envolver com materiais de isolamento térmico |
