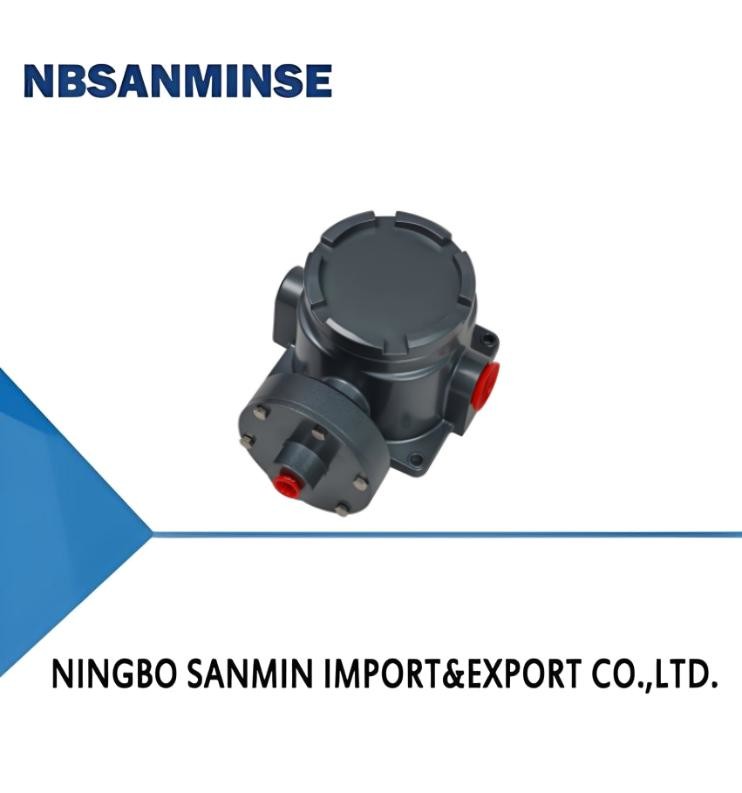

TXK Controlador de pressão à prova de explosão

Lugar de origem:	China	Marca:	NBSANMINSE
Certificação:	CE	Número do modelo:	TXK

Informação detalhada
Elemento de comutação:	Microinterruptor	Temperatura ambiente.:	-40°C a 60°C
Temp médio.:	0~80℃	Erro da repetibilidade:	00,5% ou 1%

Descrição de produto

TXK Controlador de pressão à prova de explosão 0

1, Visão geral
O princípio de funcionamento do controlador de pressão à prova de explosão TXK baseia-se principalmente na deformação elástica dos componentes de ensaio (como os diafragmas),que impulsiona componentes funcionais (como micro-interruptores) para produzir ações rápidas de salto de interruptores através desta deformaçãoEspecificamente, quando a pressão do meio medido (controlado) é aplicada ao elemento de ensaio, ela fará com que a extremidade livre do diafragma produza o deslocamento elástico correspondente.Este deslocamento irá então conduzir o botão (push rod) no micro interruptor conectado à extremidade do tubo para produzir ações correspondentesQuando a pressão atinge o valor de controlo definido, os contactos do interruptor vão mudar, fazendo com que o circuito no sistema de controlo se desconecte ou se conecte,Consequentemente, alcançando o objectivo do controlo e sinalização automáticos.
O regulador de pressão à prova de explosão TXK consiste geralmente num sistema de medição, dispositivo de controlo, mecanismo de regulação, caixa, tomada de tomada, etc.O diafragma no sistema de medição detecta mudanças de pressão através de sua deformação elástica, enquanto o microinterruptor no dispositivo de comando responde rapidamente a este sinal de pressão e realiza operações de ligação/desligação do circuito.Esta concepção permite que o controlador de pressão à prova de explosão funcione de forma estável em vários ambientes industriais, especialmente em aplicações que exigem elevada fiabilidade e segurança.
2Performance técnica

Viscosidade de trabalho	< 1 × 10- O quê?3 m²/s	Temperatura média	0- Não.80°C
Elemento de comutação	microinterruptor	Desempenho anti-vibração	20 m/s²
Nível à prova de explosão da poeira	Exdb Ⅱ CT4- Não.T6 Gbit/s	Número do certificado à prova de explosão	GYB24.2900X
Graus de proteção fornecidos pelo recinto	IP66(Conforme DIN40050 e equivalente a IP66 na GB4208))	Erro de repetibilidade	00,5% ou 1%
Temperatura ambiente	-40°C~60°C	Capacidade de contacto	AC 220V 6A ((Resistente)

3, Especificações

Intervalo de regulação do valor de regulação da pressão	Diferença de comutação não superior a	**Pressão admissível (Mpa)	Dimensões externas	Frequência de comutação/minuto	Material de membrana	Fio interno da interface
-100 ~ 0KPa	2KPa	1.3	03	30	De aço inoxidável ou poliimida	NPT1/4
- 100 ~ 100 KPa	2KPa	1.3	02	30	De aço inoxidável ou poliimida	NPT1/4
0~ 100 KPa	2KPa	1.3	03	30	De aço inoxidável ou poliimida	NPT1/4
5 ~ 170 KPa	2KPa	1.3	02	30	De aço inoxidável ou poliimida	NPT1/4
5~210KPa	4.5KPa	1.3	01	30	De aço inoxidável ou poliimida	NPT1/4
10 a 350 KPa	3 KPa	1.3	02	30	De aço inoxidável ou poliimida	NPT1/4
20 a 700 KPa	12 KPa	5	01	30	De aço inoxidável ou poliimida	NPT1/4
0.15 ~ 1.2MPa	00,02 MPa	5	01	30	De aço inoxidável ou poliimida	NPT1/4
00,25 a 2,5 MPa	00,04 MPa	5	01	30	De aço inoxidável ou poliimida	NPT1/4
00,37 a 3,7 MPa	0.08 MPa	6	01	30	De aço inoxidável ou poliimida	NPT1/4
0.7~7MPa	0. 12 MPa	9	01	30	De aço inoxidável ou poliimida	NPT1/4
1.2~ 12 MPa	0. 15 MPa	17.5	01	30	De aço inoxidável ou poliimida	NPT1/4
3.5 ~ 27.5MPa	1MPa	34	01	30	De aço inoxidável ou poliimida	NPT1/4

4, Tabela de selecção

TXK -□ □-□-□-□ 1 2 3 4 5
1. Formulário do produto
01	Convenção	02	duplo contato	03	EEx d
04	Pressão diferencial inferior	05	Pressão diferencial superior e inferior	06	Alta pressão hidrostática
07	Forno
2- Concha.
NN	Estilo regular	RN	Modelo de duplo contacto	LC	Modelo à prova de explosão comum
B	Modelo à prova de explosão com pequena janela de visão	AL	Concha de forno
3Tipo de diafragma
01	poliéster	02	aço inoxidável	03	de borracha
4. Fios de ligação (personalizáveis conforme necessário)
01	NPT1/4 interno
5- Distância.			Ver o quadro de comparação do intervalo
Exemplo de selecção: TXK-03LC-02-01-005 Controlador à prova de explosão TXK, forma do produto: à prova de explosão, concha: tipo à prova de explosão comum, forma do diafragma: aço inoxidável, fio de ligação: NPT1/4 interno, faixa: 0,25-2,5MPa.

Tabela de comparação do intervalo

Código	Distância	Notas	Código	Distância	Notas
001	3.5-27.5 MPa	Pressão convencional	002	1.2-12MPa	Pressão convencional
003	0.7-7MPa	Pressão convencional	004	0.37-3.7MPa	Pressão convencional
005	0.25-2,5 MPa	Pressão convencional	006	0.15-1.2MPa	Pressão convencional
007	20 a 700 KPa	Pressão convencional	008	10 a 350 KPa	Pressão convencional
009	5-210KPa	Pressão convencional	010	5-170 KPa	Pressão convencional
011	0-100KPa	Pressão convencional	012	- O quê?100-0KPa	Pressão convencional
013	- O quê?100-100 KPa	Pressão convencional	014	25 KPa	Alta pressão hidrostática
015	0-60KPa	Pressão diferencial inferior	016	20 a 200 KPa	Pressão diferencial inferior
017	50 a 500 KPa	Pressão diferencial inferior	018	- O quê?00,5-0,5 KPa	Diferencial de pressão do forno
019	- O quê?3-3KPa	Diferencial de pressão do forno	020	- O quê?6-6KPa	Diferencial de pressão do forno
021	- O quê?12 a 12 KPa	Diferencial de pressão do forno

5, Método de depuração e diagrama de fiação do interruptor
Devolver a porca de ajuste para um estado de fraqueza básica, conectar os fios C, NO, NC do interruptor para a luz de sinal.ligar a luz de sinal a uma luz verde (C é o terminal comum, e quando C e NO estão ligados na fábrica, a luz verde acende), e ajustar a porca de ajuste para cima e para baixo de acordo com o indicador do ponto de ajuste para ajustá-lo para o ponto de ajuste desejado.(A pressão descendente aumenta, a pressão ascendente diminui)

TXK Controlador de pressão à prova de explosão 1

6, Aparência e dimensões de instalação

TXK Controlador de pressão à prova de explosão 2

TXK Controlador de pressão à prova de explosão 3

TXK Controlador de pressão à prova de explosão 4
