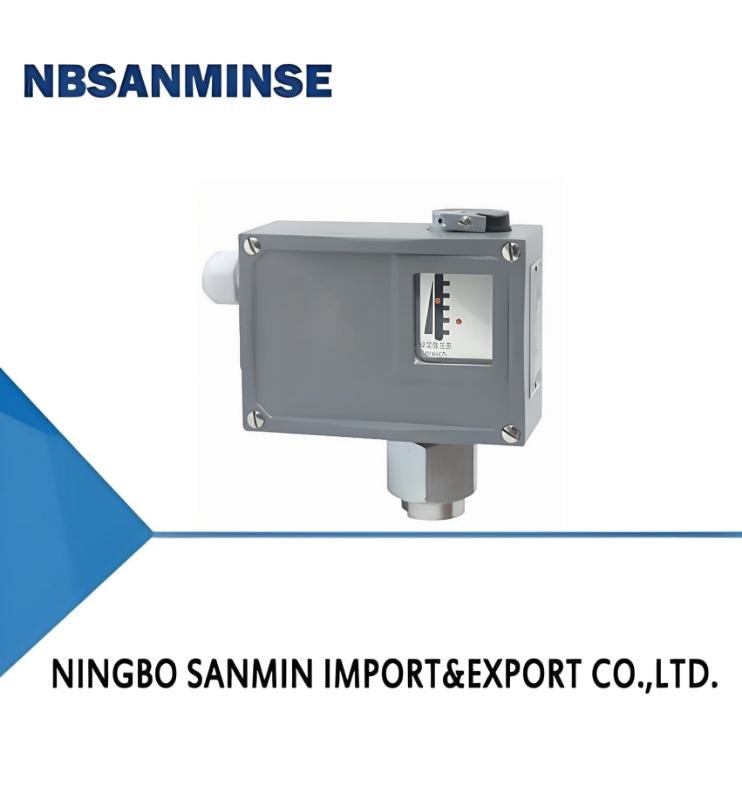

TL5228 Regulador de pressão de interruptor de pressão marinha
Pessoa de Contato : Ina Chen
Número de telefone : 0086-15168536055
Whatsapp : +8615168536055
| Lugar de origem: | China | Marca: | NBSANMINSE |
|---|---|---|---|
| Certificação: | CE | Número do modelo: | TL0102 |
|
Informação detalhada |
|||
| Viscosidade de trabalho: | < 1×10-3m2/s | Temperatura ambiente.: | -5°C ∼40°C |
|---|---|---|---|
Descrição de produto
Resumo
O interruptor de pressão TL0102 adota um sensor de tipo diafragma, e algumas especificações do material do sensor são de aço inoxidável, que pode ser usado para meios corrosivos,bem como gases neutros como o ar, gás, vapor de água e meios líquidos como o óleo.
O valor de configuração do interruptor de pressão TL0102 é ajustável, com uma faixa de 0-1MPa.
Principais desempenhos técnicos
| Comum | Tipo à prova de explosão | |
|---|---|---|
| Viscosidade de trabalho | < 1 × 10-3m2/s | < 1 × 10-3m2/s |
| Elemento de comutação | microinterruptor | Interruptor selado |
| Grau à prova de explosão | - | Exde II CT4T6 |
| Graus de proteção fornecidos pelo recinto | IP65 ((Conforme com a DIN40050 e equivalente a IP65 na GB4208) | IP54 ((Conforme com a DIN40050 e equivalente a IP54 na GB4208) |
| Temperatura ambiente | -5°C ∼40°C | -5°C ∼40°C |
| Temperatura média | 0 ∼ 120°C | 0°95°C |
| Posição de instalação | - | Interface de pressão verticalmente para baixo |
| Desempenho anti-vibração | 20 m/s2 | Max:20m/s2 |
| Erro de repetibilidade | ≤10,5% | ≤10,5% |
| Capacidade de contacto | AC 220V 6A ((Resistente) | DC 250V 0,25A ((Resistente) 60Wmax AC 250V 5A ((Resistente) 1250VAmax |
Especificações
TL0102 erro de comutação não é ajustável
| Intervalo de ajuste de valores (MPa) |
Diferença de comutação não superior a (MPa) | **Pressão admissível 1 (MPa) | Frequência de comutação/minuto | Material do sensor de pressão | Fio interno da interface |
Peso (kg) |
Número do desenho da dimensão do contorno | Número do catálogo da encomenda | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Cássaro | Diafragma | Comum | Tipo à prova de explosão | Comum | Tipo à prova de explosão | ||||||
| 0 ¢ 0.01 | 0.0012 | 0.1 | 10 | aço inoxidável | aço inoxidável ((316L) | G1/4 | 0.9 | 01 | 03 | TL0102.10-107117 | TL0102.50-107117 |
| 0 ¢ 0.025 | 0.0018 | 0.1 | 10 | aço inoxidável | aço inoxidável ((316L) | G1/4 | 0.9 | 01 | 03 | TL0102.10-108117 | TL0102.50-108117 |
| 0 ¢ 0.04 | 0.0025 | 0.1 | 10 | aço inoxidável | aço inoxidável ((316L) | G1/4 | 0.9 | 01 | 03 | TL0102.10-109117 | TL0102.50-109117 |
| 0.05 ¢0.4 | 0.06 | 10② | 10 | aço inoxidável1Cr18Ni9Ti | aço inoxidável ((316L) | G1/4 | 0.9 | 02 | 04 | TL0102.10-163117 | TL0102.50-163117 |
| 0.05 ¢0.6 | 0.07 | 10② | 10 | aço inoxidável1Cr18Ni9Ti | aço inoxidável ((316L) | G1/4 | 0.9 | 02 | 04 | TL0102.10-164117 | TL0102.50-164117 |
| 0.05 ¢1 | 0.1 | 10② | 10 | aço inoxidável1Cr18Ni9Ti | aço inoxidável ((316L) | G1/4 | 0.9 | 02 | 04 | TL0102.10-166117 | TL0102.50-166117 |
TL0102 regulação da diferença do interruptor
| Intervalo de ajuste de valores (MPa) |
Diferença de comutação não superior a (MPa) | **Pressão admissível 1 (MPa) | Frequência de comutação/minuto | Material do sensor de pressão | Fio interno da interface |
Peso (kg) |
Número do desenho da dimensão do contorno | Número do catálogo da encomenda | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Cássaro | Diafragma | Comum | Tipo à prova de explosão | Comum | Tipo à prova de explosão | ||||||
| 0 ¢ 0.01 | 0.004 | 0.1 | 10 | aço inoxidável | aço inoxidável ((316L) | G1/4 | 0.95 | 01 | 03 | TL0102.00-107117 | TL0102.40-107117 |
| 0 ¢ 0.025 | 0.005 | 0.1 | 10 | aço inoxidável | aço inoxidável ((316L) | G1/4 | 0.9 | 01 | 03 | TL0102.00-108117 | TL0102.40-108117 |
| 0 ¢ 0.04 | 0.007 | 0.1 | 10 | aço inoxidável | aço inoxidável ((316L) | G1/4 | 0.95 | 01 | 03 | TL0102.00-109117 | TL0102.40-109117 |
| 0.05 ¢0.4 | 0.18 | 10② | 10 | aço inoxidável1Cr18Ni9Ti | aço inoxidável ((316L) | G1/4 | 0.95 | 02 | 04 | TL0102.00-163117 | TL0102.40-163117 |
| 0.05 ¢0.6 | 0.22 | 10② | 10 | aço inoxidável1Cr18Ni9Ti | aço inoxidável ((316L) | G1/4 | 0.95 | 02 | 04 | TL0102.00-164117 | TL0102.40-164117 |
| 0.05 ¢1 | 0.3 | 10② | 10 | aço inoxidável1Cr18Ni9Ti | aço inoxidável ((316L) | G1/4 | 0.95 | 02 | 04 | TL0102.00-166117 | TL0102.40-166117 |
TL0103 Diferença de comutação não ajustável (menor diferença de comutação, não tipo à prova de explosão)
| Intervalo de ajuste de valores (MPa) |
Diferença de comutação não superior a (MPa) | **Pressão admissível 1 (MPa) | Frequência de comutação/minuto | Material do sensor de pressão | Fio interno da interface |
Peso (kg) |
Número do desenho da dimensão do contorno | Número do catálogo da encomenda | |
|---|---|---|---|---|---|---|---|---|---|
| Cássaro | Diafragma | ||||||||
| 0 ¢ 0.01 | 0.0006 | 0.1 | 10 | aço inoxidável | aço inoxidável ((316L) | G1/4 | 0.9 | 01 | TL0103.70-107117 |
| 0 ¢ 0.025 | 0.001 | 0.1 | 10 | aço inoxidável | aço inoxidável ((316L) | G1/4 | 0.9 | 01 | TL0103.70-108117 |
| 0 ¢ 0.04 | 0.0018 | 0.1 | 10 | aço inoxidável | aço inoxidável ((316L) | G1/4 | 0.9 | 01 | TL0103.70-109117 |
| 0.05 ¢0.4 | 0.035 | 10② | 10 | aço inoxidável1Cr18Ni9Ti | aço inoxidável ((316L) | G1/4 | 0.9 | 02 | TL0103.70-163117 |
| 0.05 ¢0.6 | 0.04 | 10② | 10 | aço inoxidável1Cr18Ni9Ti | aço inoxidável ((316L) | G1/4 | 0.9 | 02 | TL0103.70-164117 |
| 0.05 ¢1 | 0.05 | 10② | 10 | aço inoxidável1Cr18Ni9Ti | aço inoxidável ((316L) | G1/4 | 0.9 | 02 | TL0103.70-166117 |
Nota: No trabalho prático, nem mesmo uma breve pressão de pico pode exceder este valor.
2 Refere-se ao valor da pressão estática.
01
02
03
04
