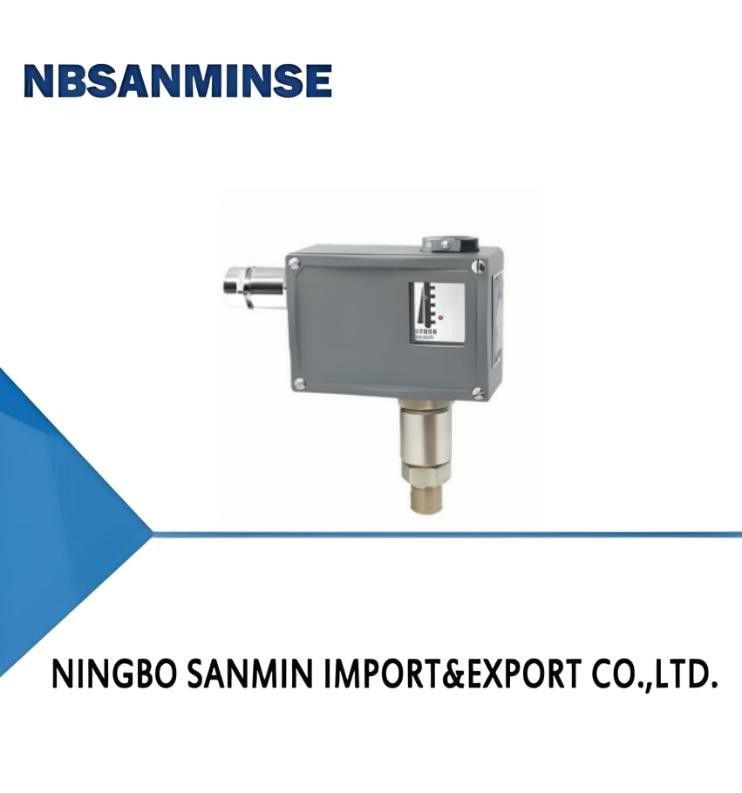

TL5228 Regulador de pressão de interruptor de pressão marinha
Pessoa de Contato : Ina Chen
Número de telefone : 0086-15168536055
Whatsapp : +8615168536055
| Lugar de origem: | China | Marca: | NBSANMINSE |
|---|---|---|---|
| Certificação: | CE | Número do modelo: | TL5123 |
|
Informação detalhada |
|||
| Working viscosity: | <1×10－3m2/s | Ambient temp.: | －20℃～40℃ |
|---|---|---|---|
Descrição de produto
Resumo
O interruptor de pressão TL5123 (alta pressão) /regulador de pressão adota uma combinação de sensores de pistão e diafragma,que podem ser utilizados para ar comprimido que contenha névoa de óleo e outros gases não corrosivos de névoa de óleo e óleos hidráulicos, emulsões de óleo de água e meios líquidos médios com bom desempenho de lubrificação.
O valor de definição do interruptor de pressão TL5123 (alta pressão) /regulador de pressão é ajustável, com uma faixa de ajuste de 0,3 a 40 MPa.
Principais desempenhos técnicos
| Comum | Tipo à prova de explosão | |
|---|---|---|
| Viscosidade de trabalho | < 1 × 10-3m2/s | < 1 × 10-3m2/s |
| Elemento de comutação | microinterruptor | Interruptor selado |
| Grau à prova de explosão | - | O número do certificado Exde II CT4T6: GYB24.1453X |
| Graus de proteção fornecidos pelo recinto | Anel selado com sulco IP54, anel O IP65 ((Conforme com a DIN40050, equivalente a IP65 na GB4208) | Anel fechado com sulco IP54, anel O IP65 (conforme à DIN40050, equivalente a IP65 na GB4208) |
| Temperatura ambiente | -20°C ∼40°C | -20°C ∼40°C |
| Temperatura média | 0°C-100°C | 0°C-120°C |
| Posição de instalação | A interface de pressão é vertical para baixo (permitindo uma inclinação de 15 °) | A interface de pressão é vertical para baixo (permitindo uma inclinação de 15 °) |
| Desempenho anti-vibração | Max: 40 m/s2 | Max:20 m/s2 |
| Erro de repetibilidade | ≤ 2,5% | ≤ 2,5% |
| Capacidade de contacto | AC 220V 6AResistente) | DC 250V 0,25A (Resistente) 60 Wmax AC 220V 6AResistente) 1250VAmax |
Especificações
TL5123 erro de comutação não é ajustável
| Intervalo de ajuste de valores (MPa) |
Diferença de comutação não superior a (MPa) | **Pressão admissível 1 (MPa) | Frequência de comutação/minuto | Material do sensor de pressão | Fio de interface 2 |
Peso (kg) |
Número do desenho da dimensão do contorno | Número do catálogo da encomenda | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Cássaro | Diafragma | Pistão | Comum | Tipo à prova de explosão | |||||||
| 0.3·4 | 0.9 | 30 | 20 | de latão |
VITON | aço | M20*1.5 | 0.8 | 01 | TL5123.10-191051 | TL5123.50-191051 |
| 0.5 ¢ 6.3 | 1.3 | 30 | 20 | de latão |
VITON | aço | M20*1.5 | 0.8 | 01 | TL5123.10-200051 | TL5123.50-200051 |
| 0.5 ¢ 10 | 1.6 | 30 | 20 | de latão |
VITON | aço | M20*1.5 | 0.8 | 01 | TL5123.10-202051 | TL5123.50-202051 |
| 0.5·16 | 1.9 | 30 | 20 | de latão |
VITON | aço | M20*1.5 | 0.8 | 01 | TL5123.10-203051 | TL5123.50-203051 |
| 1 ¢ 25 | 2.5 | 30 | 30 | de latão |
VITON | aço | M20*1.5 | 0.8 | 02 | TL5123.10-215051 | TL5123,50-215051 |
| 1 ¢ 40 | 2.8 | 60 | 30 | de latão |
VITON | aço | M20*1.5 | 0.8 | 02 | TL5123.10-216051 | TL5123.50-216051 |
TL5123 Diferença de interruptor ajustável
| Intervalo de ajuste de valores (MPa) |
Diferença de comutação não superior a (MPa) | **Pressão admissível 1 (MPa) | Frequência de comutação/minuto | Material do sensor de pressão | Fio de interface 2 |
Peso (kg) |
Número do desenho da dimensão do contorno | Número do catálogo da encomenda | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Cássaro | Diafragma | Pistão | |||||||||
| 0.3·4 | 1.3 | 30 | 20 | de latão |
VITON | aço | M20*1.5 | 0.85 | 01 | TL5123.00-191051 | TL5123.40-191051 |
| 0.5 ¢ 6.3 | 1.6 | 30 | 20 | de latão |
VITON | aço | M20*1.5 | 0.85 | 01 | TL5123.00-200051 | TL5123.40-200051 |
| 0.5 ¢ 10 | 1.6 | 30 | 20 | de latão |
VITON | aço | M20*1.5 | 0.85 | 01 | TL5123.00-202051 | TL5123.40-202051 |
| 0.5·16 | 2.2 | 30 | 20 | de latão |
VITON | aço | M20*1.5 | 0.85 | 01 | TL5123.00-203051 | TL5123.40-203051 |
| 1 ¢ 25 | 2.8 | 30 | 30 | de latão |
VITON | aço | M20*1.5 | 0.85 | 02 | TL5123.00-215051 | TL5123.40-215051 |
| 1 ¢ 40 | 4 | 60 | 30 | de latão |
VITON | aço | M20*1.5 | 0.85 | 02 | TL5123.00-216051 | TL5123.40-216051 |
Nota: No trabalho prático, nem mesmo os picos de pressão breves podem exceder este valor.
2 Se houver requisitos especiais na interface, indique-os na ordem.
01
02
03
04
