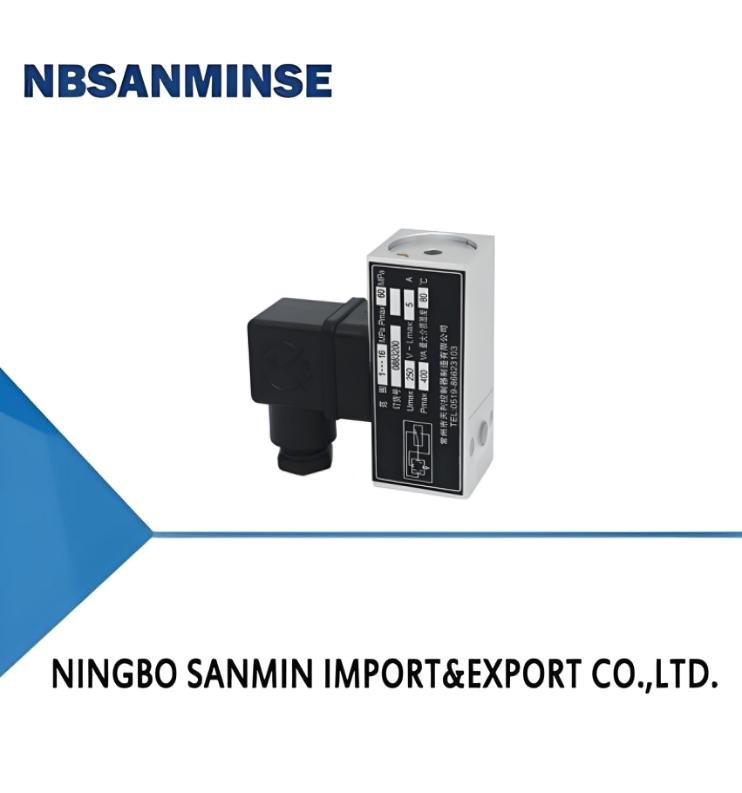

TL0522 regulador de pressão com interruptor de pressão

Lugar de origem:	China	Marca:	NBSANMINSE
Certificação:	CE	Número do modelo:	TL0522

Informação detalhada
Working viscosity:	<1×10－3m2/s	Switching element:	microswitch
Ambient temp.:	－25℃～55℃	Medium temp.:	－25℃～80℃

Descrição de produto

Resumo
O interruptor/controlador de pressão TL0522 adota duas formas de sensores: sensores de diafragma e sensores de pistão sem vazamento.
TL0522 interruptor de pressão/regulador de pressão pode ser utilizado para gases neutros, como ar e gás, bem como meios líquidos, como óleo lubrificante e óleo combustível leve.O valor definido do controlador pode ser ajustado num intervalo de -0.1 a 1,6 MPa.
TL0522 sensor de pistão sem vazamento do interruptor de pressão/controlador de pressão pode ser usado para meios de lubrificação neutros, como óleo hidráulico, óleo lubrificante e óleo combustível leve.O valor definido do controlador pode ser ajustado dentro de uma faixa de 0.5-40MPa.
O pequeno projeto permite uma alta frequência de comutação de 100 vezes por minuto e uma resistência à vibração particularmente boa.

Principais desempenhos técnicos

Viscosidade de trabalho	< 1 × 10^-3m²/s
Elemento de comutação	Microcomutador
Graus de proteção fornecidos pelo recinto	IP54 ((Conforme com a DIN40050 e equivalente a IP54 na GB4208)
Posição de instalação	A interface de pressão é vertical para baixo (permitindo uma inclinação de 15 °)
Temperatura ambiente	-25°C ∼55°C
Temperatura média	-25°C ∼80°C
Desempenho anti-vibração	Máximo 100 m/s²
Erro de repetibilidade	≤ 2,5%
Capacidade de contacto	AC 220V 6A ((Resistente)

Especificações
Diferença de comutação não é ajustável

Intervalo de ajuste do valor de fixação (MPa)	Diferença de comutação não superior a (MPa)	**Pressão admissível 1 (MPa)	Material do sensor de pressão			Tipo de interface 2	Fio interno da interface	Peso (kg)	Número do desenho da dimensão do contorno	Número do catálogo da encomenda
Intervalo de ajuste do valor de fixação (MPa)	Diferença de comutação não superior a (MPa)	**Pressão admissível 1 (MPa)	Cássaro	Anel de vedação	Pistão	Tipo de interface 2	Fio interno da interface	Peso (kg)	Número do desenho da dimensão do contorno	Número do catálogo da encomenda
0.5 ¢7	2	40	AL	Borracha nitrílica	aço	Eu...	G1/4	0.2	04	TL0522.10-201066
0.5 ¢7	2	40	AL	Borracha nitrílica	aço	P	-	0.2	03	TL0522.10-201078
1 ¢ 16	3.5	40	AL	Borracha nitrílica	aço	Eu...	G1/4	0.2	04	TL0522.10-212066
1 ¢ 16	3.5	40	AL	Borracha nitrílica	aço	P	-	0.2	03	TL0522.10-212078
2.5 ¢ 25	4	40	AL	Borracha nitrílica	aço	Eu...	G1/4	0.2	05	TL0522.10-224066
2.5 ¢ 25	4	40	AL	Borracha nitrílica	aço	P	-	0.2	03	TL0522.10-224278
4 ¢ 40	4.5	40	AL	Borracha nitrílica	aço	Eu...	G1/4	0.2	05	TL0522.10-228066
4 ¢ 40	4.5	40	AL	Borracha nitrílica	aço	P	-	0.2	03	TL0522.10-228078

Nota: No trabalho prático, nem mesmo uma breve pressão de pico pode exceder este valor.
2 I-interface é o fio interno P-interface é flange.

TL0522 regulador de pressão com interruptor de pressão 0

TL0522 regulador de pressão com interruptor de pressão 1
