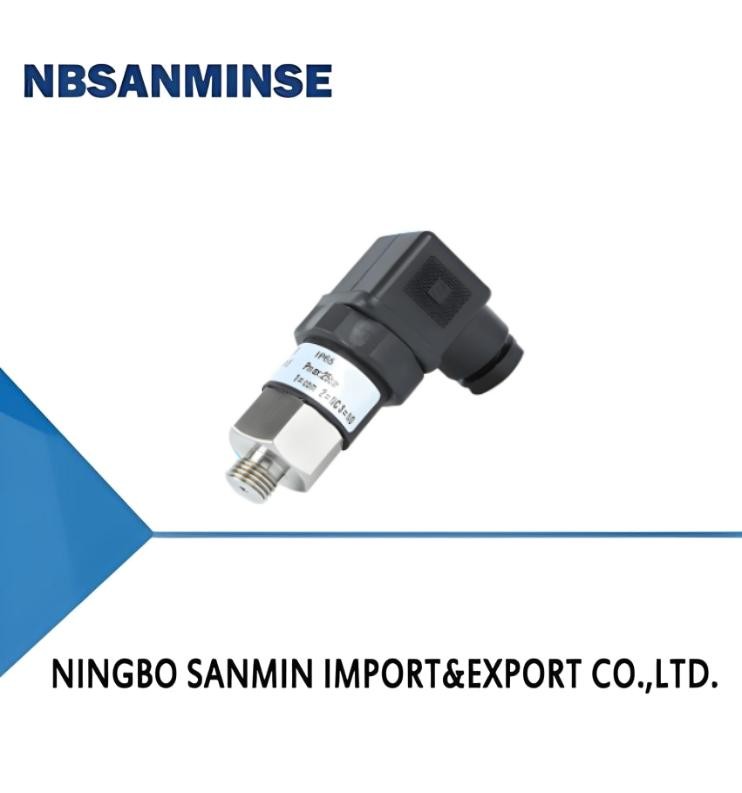

TL5228 Regulador de pressão de interruptor de pressão marinha
Pessoa de Contato : Ina Chen
Número de telefone : 0086-15168536055
Whatsapp : +8615168536055
| Lugar de origem: | China | Marca: | NBSANMINSE |
|---|---|---|---|
| Certificação: | CE | Número do modelo: | MS-T50 |
|
Informação detalhada |
|||
| Error: | 3% set value | Medium temp.: | -20-85℃ |
|---|---|---|---|
Descrição de produto
1, Princípio e estrutura
O MS-T50 (exquisito) comutador de pressão/controlador de pressão tem um pistão embutido conectado a uma mola.Quando a pressão atingir o valor definido, irá desencadear a estrutura mecânica pré-estabelecida e enviar um sinal de interrupção.
2, Características
O interruptor/controlador de pressão MS-T50 (exquisito) tem uma estrutura compacta, utiliza plugues padrão DN, é fácil de ligar e tem um amplo intervalo de medição.contatos específicos normalmente abertos ou normalmente fechadosPode ser utilizado para medir a pressão da água e do óleo.
3, Parâmetros técnicos
| Faixa de medição | Para mais pormenores, consulte o quadro seguinte |
|---|---|
| Retardo | 10 a 20% do valor definido (25% a 35%, 1% a 5% opcional) |
| Erro | 3% do valor definido |
| Produção | Revestimento em ouro de contatos normalmente abertos e normalmente fechados DC ≤ 42V,1A ≤ 115 V DC,0.15A ≤ AC 42V,3A AC ≤ 125V,3A ≤ 250 V AC,0.5A |
| Temperatura média | -20-85°C |
| Proteção e protecção | IP65 |
| Conexão | Cablagem de terminais |
| Materiais | Diafragma: NBR Pisto: Pisto de aço com vedação NBR Conexão de processo: aço galvanizado/aço inoxidável Shell: Plástico de engenharia |
4, Tabela de selecção
| Material de interface | Modelo | **Pressão admissível (bares) | Intervalo de configuração (barras) | Erro | Histerese fixa | Peso (kg) |
|---|---|---|---|---|---|---|
| Filme | MS-T50-02.5 | 25 | 0.2- Não.2.5 | 3% | - 10%! . 20% do valor fixado - 25 por cento. . 35% do valor fixado (facultativo) - Um por cento. . 5% do valor definido (facultativo) |
0.1 |
| Filme | MS-T50-005 | 25 | 0.8- Não.5 | 3% | - 10%! . 20% do valor fixado - 25 por cento. . 35% do valor fixado (facultativo) - Um por cento. . 5% do valor definido (facultativo) |
0.1 |
| Filme | MS-T50-012 | 25 | 1- Não.12 | 3% | - 10%! . 20% do valor fixado - 25 por cento. . 35% do valor fixado (facultativo) - Um por cento. . 5% do valor definido (facultativo) |
0.1 |
| Filme | MS-T50-050 | 200 | 5- Não.50 | 3% | - 10%! . 20% do valor fixado - 25 por cento. . 35% do valor fixado (facultativo) - Um por cento. . 5% do valor definido (facultativo) |
0.1 |
| pistão | MS-T50-100 | 200 | 10- Não.100 | 3% | - 10%! . 20% do valor fixado - 25 por cento. . 35% do valor fixado (facultativo) - Um por cento. . 5% do valor definido (facultativo) |
0.1 |
| pistão | MS-T50-200 | 300 | 20- Não.200 | 3% | - 10%! . 20% do valor fixado - 25 por cento. . 35% do valor fixado (facultativo) - Um por cento. . 5% do valor definido (facultativo) |
0.1 |
| MS-T50- | 012 | M | M12 | H | C | Explique. |
| MS-T50- | ||||||
| 02.5 | ||||||
| 005 | ||||||
| 012 | ||||||
| 050 | ||||||
| 100 | ||||||
| 200 | ||||||
| T | cobre | |||||
| L | aço | |||||
| X | Aço inoxidável 304L | |||||
| G12 | Fios de interface G1/2 | |||||
| G14 | Fios de interface G1/4 | |||||
| N14 | Fios de interface NPT1/4 | |||||
| M14 | Fios de interface M14 * 1.5 | |||||
| M20 | Fios de interface M20 * 1.5 | |||||
| H | Fio de interface Fio externo | |||||
| R | Saída normalmente aberta+normalmente fechada |
5Diagrama de fiação
6, Desenho dimensional
7, Localização da instalação
8, Medios aplicáveis
9, Método de ajustamento
** Passo: Use a screwdriver to loosen the fixing nut of the protective cover and remove the protective cover and female plug (do not rotate the Husman connector left and right when removing to avoid breaking the internal circuit).
Passo 2: Ajuste o tamanho do ponto de interrupção de pressão com uma chave de fenda, conforme mostrado no diagrama, aumentando-o no sentido horário e diminuindo-o no sentido antihorário.
