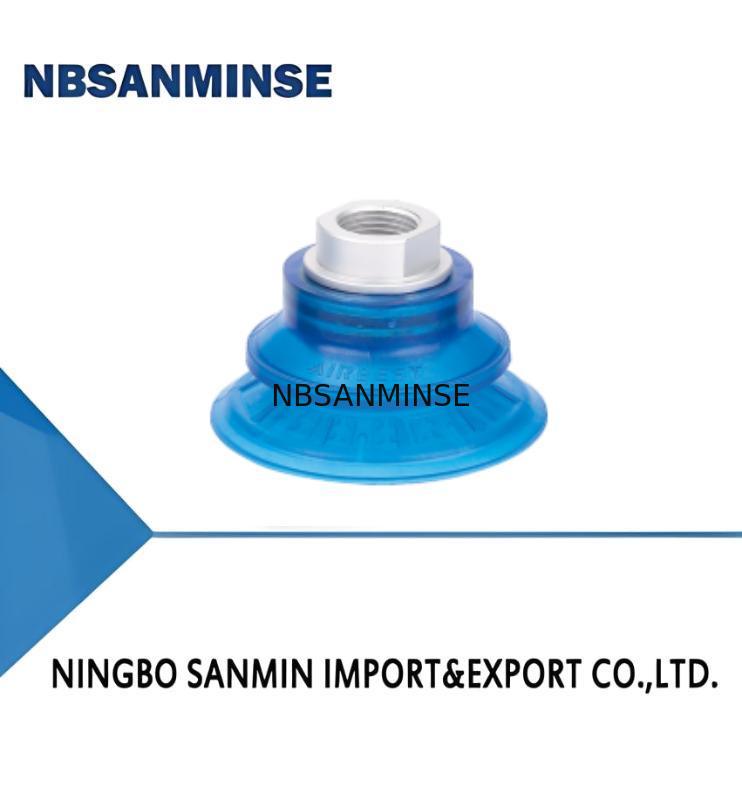

Série SBF 1.5 Ventosa de Fole Especial para Chapa Metálica

Série SBF 1.5 Ventosa de Fole Especial para Chapa Metálica
SBF Series 1.5 Bellows Suction Cup Special for Metal Sheet
Série SBF 1.5 Ventosa de Fole Especial para Chapa Metálica Série SBF 1.5 Ventosa de Fole Especial para Chapa Metálica

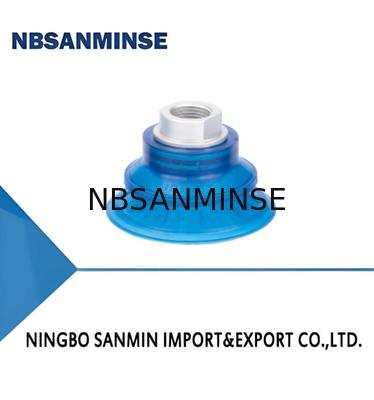

Imagem Grande :  Série SBF 1.5 Ventosa de Fole Especial para Chapa Metálica

Detalhes do produto:
Lugar de origem: China
Marca: NBSANMINSE
Número do modelo: SBF30
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 100 PCS
Detalhes da embalagem: Saco de plástico
Tempo de entrega: 5-30days
Habilidade da fonte: 10000PCS
Contato

Série SBF 1.5 Ventosa de Fole Especial para Chapa Metálica

descrição
Material e dureza: U - PU,70 Fios de ligação: G2F - G1/4 fio feminino
Força de arranque N: 33 Raio mínimo de curvatura da peça mm: 30
Volume interno cm3: 5.5
Destacar:

Ventosa de fole da série SBF

,

Ventosa para chapa metálica

,

Acessório para válvula solenóide pneumática

Características
◇ 1.5 Cravos
◇ Material PU
◇ Estrutura interna de suporte de grande área
◇ Vários tamanhos opcionais
Vantagens
◇ Fácil de encaixar na superfície irregular da peça de trabalho e tem efeito amortecedor
◇ Excelente resistência ao desgaste e óleo, longa vida útil
◇ Aumente eficazmente a força de atrito entre o aspirador e a peça
◇ Adequado para peças de diferentes tamanhos e formas
Aplicações
◇ Manusear chapas de metal a alta velocidade, com curto tempo de ciclo
◇ Manusear chapa de metal e chapa de alumínio sem deformação
◇ O design especial da abertura do vaso de sucção impede que ele escorregue
durante o manuseio de chapas oleosas, assegurando um posicionamento preciso
◇ Usado no sistema de manuseio de peças metálicas de estampagem automotiva
Série SBF 1.5 Ventosa de Fole Especial para Chapa Metálica 0
Estrutura
◇1.5, Bellows, grande curso comprimido
◇O vaso de sucção e a instalação são de uma única peça
Série SBF 1.5 Ventosa de Fole Especial para Chapa Metálica 1
   FGD   50   U   - G3F
①     ②   ③        ④
  ①Série 2 Diâmetro ③Material e dureza ④Conexão Fios
  FGD 30-φ32 mm U-PU70  G2F -G1/4 fios femininos

40-φ42 mm
G3F -G3/8Fio feminino
50-51,5 mm
G2M -G1/4fios machos
60-φ64 mm
M10M-M10×1,5 fios machos
80-φ84 mm
RA - Adaptador retangular
100 - 103 mm

Seleção-Modelo ((Fio de ligação)
  Modelo Conexão Fios
G2M		 M10M G2F G3F RA-Rectangular Adaptador
  SBF30U-□ SBF30U-G2M SBF30U-M10M SBF30U-G2F SBF30U-G3F SBF30U-RA
  SBF40U-□ SBF40U-G2M SBF40U-M10M SBF40U-G2F SBF40U-G3F SBF40U-RA
  SBF50U-□ SBF50U-G2M SBF50U-M10M SBF50U-G2F SBF50U-G3F SBF50U-RA
  SBF60U-□ SBF60U-G2M SBF60U-M10M SBF60U-G2F SBF60U-G3F SBF60U-RA
  SBF80U-□ A partir de 1 de janeiro de 2014 SBF80U-M10M SBF80U-G2F SBFBOU-G3F SBF80U-RA
  SBF100U-□ SBF100U-G2M SBF100U-M10M SBF100U-G2F SBF100U-G3F SBF100U-RA
Parâmetros técnicos
  Modelo Força de tração
N		 Interno volume
        cm3		 Min. ou raio de peça de trabalho
                   mm		 Peso
     g		 Recomendado - Uma mangueira. dia
mm		 MPQ
Peças
  SBF30 33  5.5  30  18.5  6  1
  SBF40 60  7.0  45  20.0  6  1
  SBF50 103  11.5  50  40.0  8  1
  SBF60 145  22.0  55  45.0  8  1
  SBF80 235  60.0  72  75.0  10  1
  SBF100 380  98.0  97  118.0  10  1
◇ Nota: Nível de vácuo de ensaio -60 kPa, peça com superfície lisa e limpa.
Os dados da força de tração acima são calculados sem considerar o fator de segurança.
Os dados podem ser diferentes em função da superfície da peça.
Série SBF 1.5 Ventosa de Fole Especial para Chapa Metálica 2
◇ Nota: A tolerância dimensional está em conformidade com a norma GBT3672.1-2002-1 M3 de tolerância dimensional dos produtos de borracha
