Casa ProdutosPneumático válvula solenóideVentosa Plana Série SFM Especial para Chapa Metálica Oleosa
SFM Series Flat Suction Cup Special for Oily Metal Sheet

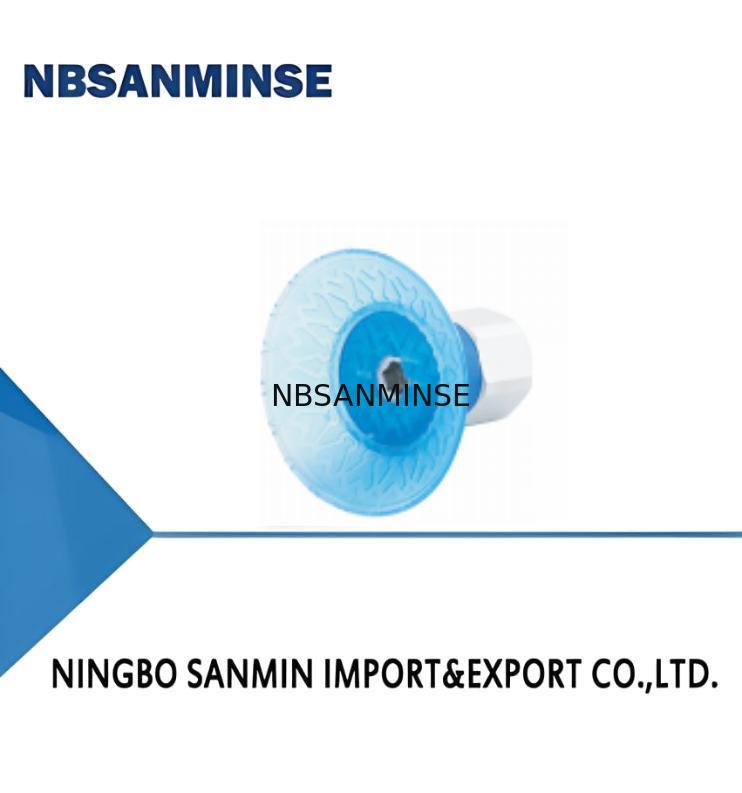

SFM Series Flat Suction Cup Special for Oily Metal Sheet
contacto

Ventosa Plana Série SFM Especial para Chapa Metálica Oleosa

Minimum Order Quantity : 100PCS Packaging Details : Plastic bag
Delivery Time : 5-30days Supply Ability : 10000PCS
Place of Origin: CHINA Marca: NBSANMINSE
Model Number: SFM30

Informação detalhada
Diameter: 30 - φ30mm Connection thread: Nil - Suction cup only
Pull-out force N: 45 Inner volume cm³: 4.5
Min.curve radius of workpiece mm: 25

Descrição de produto

Características
● Curso comprimido grande, boa flexibilidade
● Material PU
● Estrutura de suporte interna de grande área
● Vários tamanhos disponíveis
Vantagens
● Fácil de encaixar em peças com diferentes formatos de superfícies
● Longa vida útil e resistência ao desgaste, resistência ao ozônio e resistência ao óleo
são excelentes
● Aumenta efetivamente a força de atrito entre as ventosas e as peças
● Adequado para peças com diferentes tamanhos e formatos
Aplicações
● Manuseio de chapas metálicas oleosas
● Manuseio de chapas metálicas curvas
● Manuseio de peças metálicas de estampagem automotiva
Ventosa Plana Série SFM Especial para Chapa Metálica Oleosa 0
Estrutura
● Design de estrutura dividida, peças de desgaste podem ser substituídas separadamente
Ventosa Plana Série SFM Especial para Chapa Metálica Oleosa 1
SFM   50   U   -G3F
③
   ①Série ②Diâmetro ③Material&Dureza ④Conexão rosca
   SFM 30 - Ø30mm U-PU
Nil -Somente ventosa
40 - Ø40mm

G1F   -Rosca fêmea G1/8
50 - Ø50mm

G2F -Rosca fêmea G1/4
60 - Ø60mm

G3F   -Rosca fêmea G3/8
80 - Ø80mm

G2M   -Rosca macho G1/4
100 - Ø100mm

  M10M-M10 × 1.5 rosca macho
120 - Ø120mm

M14M-M14 × 1.5 rosca macho
RA  -Retangular  adaptador
Seleção
  Modelo Conexão rosca
G2M		 ad
M10M		 M14M G1F G2F G3F RA
  SFM30U
  SFM40U
5FM30U-M10M
5FM40U-M10M
SFM30U-G1F
SFM40U-G1F

SFM30U-RA

SFM40U-RA
  SFM50U 5FM50U-G2M 5FM50U-M10M SFM50U-M14M
SFM50U-G2F SFM50U-G3F SFM50U-RA
  5FM60U 5FM60U-G2M 5FM60U-M10M SFM60U-M14M
SFM60U-G2F SFM60U-G3F SFM60U-RA
  SFM80U 5FMBOU-G2M 5FM80U-M10M SFM8DU-M14M · SFM80U-G2F SFM80U-G3F SFM80U-RA
  5FM100U 5FM100U-G2M 5FM100U-M10M SFM100U-M14M
SFM100U-G2F SFM100U-G3F SFM100U-RA
  SFM120U 5FM120U-G2M 5FM120U-M10M SFM120U-M14M
SFM120U-G2F SFM120U-G3F SFM120U-RA
Parâmetros técnicos
Modelo Força de
extração		 N Volume
interno		   cm³  mín.
  de  peça
                mm		 Peso
g		 Mangueira
recomendada  diâm.
mm		  MPQ
 pcs
SFM30 45  4.5  25  3.5  6  1
SFM40 70  8.5  30  5.0  6  1
SFM50 112  18.6  35  8.5  8  1
SFM60 150  26  40  11  8  1
SFM80 285  56  60  21  8  1
SFM100 420  105  70  35  10  1
SFM120 580  153  90  55  10  1

Ventosa Plana Série SFM Especial para Chapa Metálica Oleosa 2

Ventosa Plana Série SFM Especial para Chapa Metálica Oleosa 3

M - Conexão com rosca macho
● Nota: A tolerância dimensional está em conformidade com GBT3672.1-2002-1 M3 padrão de tolerância dimensional do produto de borracha
Ventosa Plana Série SFM Especial para Chapa Metálica Oleosa 4
