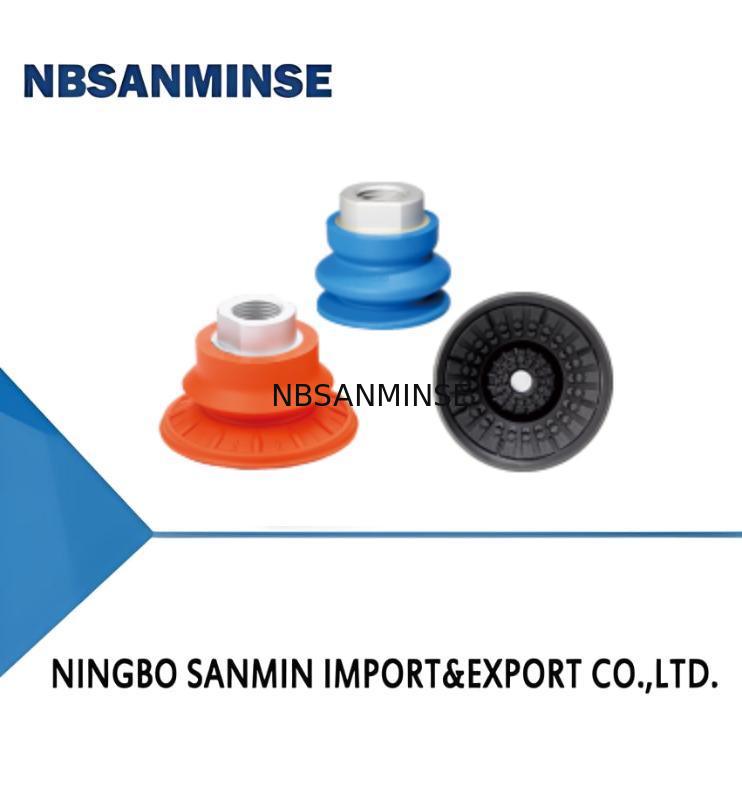

Copo de sucção tipo fole STC Série 1.5 Especial para Chapa Metálica

Copo de sucção tipo fole STC Série 1.5 Especial para Chapa Metálica
STC Series 1.5 Bellows Suction Cup Special for Metal Sheet
Copo de sucção tipo fole STC Série 1.5 Especial para Chapa Metálica Copo de sucção tipo fole STC Série 1.5 Especial para Chapa Metálica

Imagem Grande :  Copo de sucção tipo fole STC Série 1.5 Especial para Chapa Metálica

Detalhes do produto:
Lugar de origem: China
Marca: NBSANMINSE
Certificação: ISO9001
Número do modelo: STC22
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 10pcs
Preço: Negociável
Detalhes da embalagem: caixa
Tempo de entrega: 5-30days
Termos de pagamento: L/c, t/t
Habilidade da fonte: 10000PCS
Contato

Copo de sucção tipo fole STC Série 1.5 Especial para Chapa Metálica

descrição
Volume interno: 1,5cm³ Força de extração vertical: 23N
Força de extração lateral: 20 N Raio mínimo da curva da peça de trabalho: 20 mm
Força de extração lateral: 6.5 Superfície oleosa (N)
Destacar:

Ventosa de fole da série STC

,

Ventosa para chapa metálica

,

Acessório para válvula solenóide pneumática

Características
• 1.5 Estrutura de fole
• Estrutura de suporte interna com padrão de grande área
• Vários tamanhos e especificações disponíveis
Vantagens
• Fácil de se ajustar à superfície irregular da peça e tem efeito de amortecimento• Aumenta efetivamente a força de atrito entre as ventosas
e as peças• A temperatura máxima do material HK é 250°C, pode ser usado para
pegar chapas de metal de alta temperatura• A temperatura máxima do material HD é 160°C, pode ser usado para
pegar vidro de alta temperatura sem deixar marcas• Adequado para peças de trabalho com diferentes tamanhos e formatos
Aplicações
• Adequado para manuseio rápido de chapas de metal, tempo de ciclo curto
• Manuseio de chapas de metal e alumínio sem deformação
• O design interno especial da ranhura com padrão impede que a chapa oleosa
de metal escorregue durante o manuseio
• Usado no sistema de manuseio de peças de metal de estampagem automotiva
Estrutura
Copo de sucção tipo fole STC Série 1.5 Especial para Chapa Metálica 0
• Estrutura de fole 1.5, curso comprimido grande
• Ventosa e encaixe são design de estrutura de uma peça

Copo de sucção tipo fole STC Série 1.5 Especial para Chapa Metálica 1
STC22-φ22mmN-G3F      N-G3F                                                                 ①
      ②     ③Material e Durezamm①Série
Diâmetro ③ Material e Dureza④Conexão
rosca G2M
22-φ22mm N-NBR 60 G2M  30 -φ30mm
HK-Borracha de alta temperatura extra 65 G3F - Rosca fêmea G3/8  40 -φ40mm
HD-Material de alta temperatura/sem marcas 60 G2M  ad rosca macho G2M
M10M-M10×1.5

rosca macho G2M
M14M-M14×1.5 rosca macho G2M
R A-Retangular adaptador 100-φ100mm
125-φ125mm
S
seleçãoModelo
Vertical thre G2M
ad		 M14M G2F G3F STC22HK-□ STC22N-□
STC22N-G2M

STC22N-M10M

 STC22N-M14M STC22N-G2F STC22N-G3F


 STC22N-RA STC30N-□
STC30N-G2M STC30N-M10M

 STC30N-M14M STC30N-G2F STC30N-G3F

 STC30N-RA STC40N-□
STC40N-G2M   STC40N-M10M STC40N-M14M STC40N-G2F STC40N-G3F STC40N-RA STC50N-□
STC50N-G2M   STC50N-M10M STC50N-M14M STC50N-G2F STC50N-G3F STC50N-RA STC60N-□
STC60N-G2M   STC60N-M10M STC60N-M14M STC60N-G2F STC60N-G3F STC60N-RA STC80N-□
STC80N-G2M   STC80N-M10M STC80N-M14M STC80N-G2F STCBON-G3F STC80N-RA STC100N-□
STC100N-G2M STC100N-M10M STC100N-M14M STC100N-G2F STC100N-G3F STC100N-RA STC125N-□
STC125N-G2M STC125N-M10M STC125N-M14M STC125N-G2F STC125N-G3F STC125N-RA Modelo







Vertical thre G2M
ad
G3F		 ModeloVertical
STC22HK-□		 thre G2M
ad		 G2F
G3F		  STC22HK-□
STC22HK-G2M
 STC22HK-G2F
 STC22HK-G3F
 STC22HD-□
 STC22HD-G2M
 STC22HD-G2F
 STC22HD-G3F
 STC30HK-□
STC30HK-G2M STC30HK-G2F STC30HD-□ STC30HD-□ STC30HD-G2M STC30HD-G2F STC30HD-G3F STC40HK-□
STC40HK-G2M
 STC40HK-G2F
 STC40HK-G3F STC40HD-□ STC40HD-G2M STC40HD-G2F STC40HD-G3F STC50HK-□
STC50HK-G2M STC50HK-G2F STC50HK-G3F    STC50HD-□

 STC50HD-G2M

 STC50HD-G2F STC50HD-G3F STC60HK-□
STC60HK-G2M STC60HK-G2F STC60HK-G3F STC60HD-□ STC60HD-G2M STC60HD-G2F STC60HD-G3F STC80HK-□
STC80HK-G2M STC80HK-G2F STC80HK-G3F STC80HD-□ STC80HD-G2M STC80HD-G2F STC80HD-G3F STC100HK-□
STC100HK-G2M STC100HK-G2F
 STC100HK-G3F STC100HD-□ STC100HD-G2M STC100HD-G2F STC100HD-G3F STC125HK-□
STC125HK-G2M STC125HK-G2F STC125HK-G3F   STC125HD-□

 STC125HD-G2M

 STC125HD-G2F STC125HD-G3F Parâmetros técnicos
Modelo
Vertical
força de tração
N
Lateral
força de tração
N
Lateral
 tração
força superfície
oleosa(N) Interno		 volume
cm³
Min.curva		 raio da peça
mm
MPQ		 g
Recomendado
mangueira
mmMPQ		 pcs
STC22
23
 20  8.6  1.5  20 8.6  6  1  STC40
35 12 12 6 35 12 6 1 STC40
62 37  34  7.2  40  13.5  6  1  • Nota: Testando o nível de vácuo -60kPa, peça com superfície lisa e limpa. Os dados da força de tração acima são calculados sem considerar o fator de segurança.
85 58  55  11.2  45  21  8  1  • Nota: Testando o nível de vácuo -60kPa, peça com superfície lisa e limpa. Os dados da força de tração acima são calculados sem considerar o fator de segurança.
141 136  83  22.5  52  29  8  1  • Nota: Testando o nível de vácuo -60kPa, peça com superfície lisa e limpa. Os dados da força de tração acima são calculados sem considerar o fator de segurança.
236 141  136  57  70.5  51  8  1  • Nota: Testando o nível de vácuo -60kPa, peça com superfície lisa e limpa. Os dados da força de tração acima são calculados sem considerar o fator de segurança.
371 228  221  92  95  77  8  1  • Nota: Testando o nível de vácuo -60kPa, peça com superfície lisa e limpa. Os dados da força de tração acima são calculados sem considerar o fator de segurança.
558 352  335  191  140  165  10  1  • Nota: Testando o nível de vácuo -60kPa, peça com superfície lisa e limpa. Os dados da força de tração acima são calculados sem considerar o fator de segurança.
Os dados podem ser diferentes de acordo com as diferentes superfícies das peças
M - Rosca macho
Copo de sucção tipo fole STC Série 1.5 Especial para Chapa Metálica 2
Copo de sucção tipo fole STC Série 1.5 Especial para Chapa Metálica 3
• Nota: A tolerância dimensional está em conformidade com GBT3672.1-2002-1 M3 padrão de tolerância dimensional do produto de borracha
