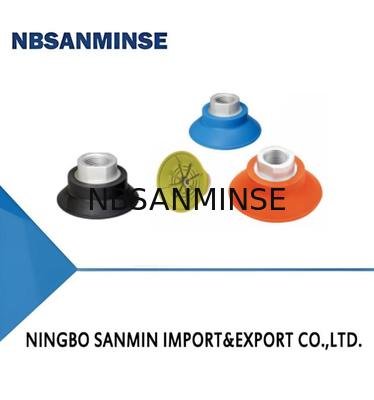

Copo de sucção plano da série SFF para chapas de metal

Copo de sucção plano da série SFF para chapas de metal
SFF Series Flat Suction Cup Speical for Metal Sheet
Copo de sucção plano da série SFF para chapas de metal Copo de sucção plano da série SFF para chapas de metal

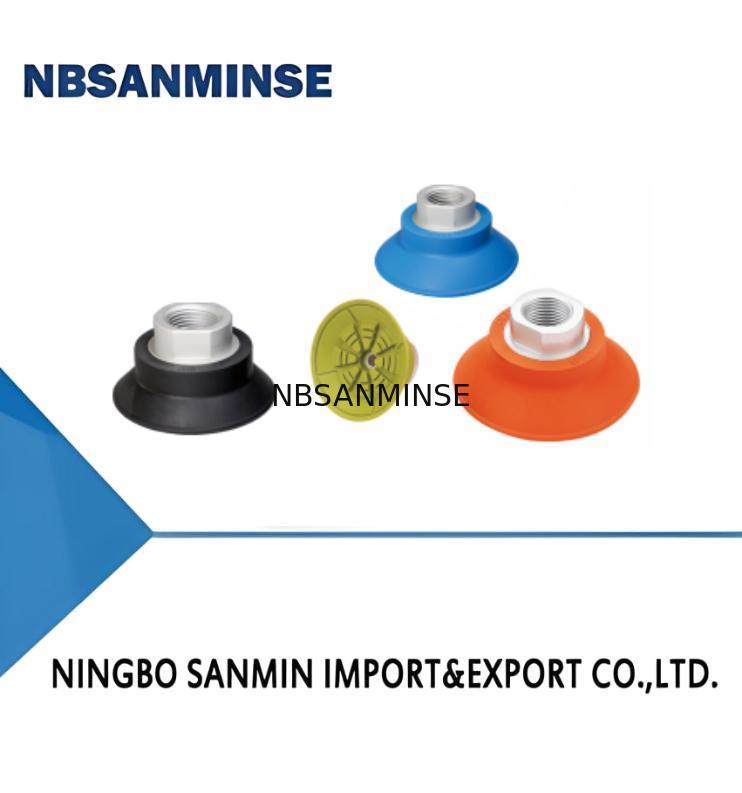

Imagem Grande :  Copo de sucção plano da série SFF para chapas de metal

Detalhes do produto:
Lugar de origem: China
Marca: NBSANMINSE
Certificação: ISO9001
Número do modelo: SFF30
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 10pcs
Preço: Negociável
Detalhes da embalagem: caixa
Tempo de entrega: 5-30days
Termos de pagamento: L/c, t/t
Habilidade da fonte: 10000PCS
Contato

Copo de sucção plano da série SFF para chapas de metal

descrição
Extração vertical: 45 força N Extração lateral: 35 força N
Força de extração lateral Oleosa: 33superfície(N) Volume interno: 1,6cm³
Raio mínimo da curva da peça de trabalho: 35 mm
Destacar:

ventosa plana para chapa metálica

,

ventosa pneumática com válvula solenóide

,

Sucção de chapas metálicas da série SFF

Características
◇ Estrutura interna de suporte de grande área
◇ Vários tamanhos estão disponíveis
Vantagens
◇ Aumente eficazmente a força de atrito entre os ventosas
e peças de trabalho
◇ A temperatura máxima do material HK é de 250°C, podendo ser usado para
recolher folhas de metal de alta temperatura
◇ A temperatura máxima do material HD é de 160°C, podendo ser usado para
Pegue vidro de alta temperatura sem marca
◇ Adequado para peças de diferentes tamanhos e formas
Aplicações
◇ Manuseio de chapas de metal oleosas
◇ Manuseio de chapas metálicas e chapas de alumínio sem deformação
◇ Usado para carregar e descarregar material durante a máquina CNC
processamento de ferramentas
◇ Manuseio de chapas de metal curvas
◇ Usado em sistemas de manuseio de peças metálicas de estampagem de automóveis
Copo de sucção plano da série SFF para chapas de metal 0
Estrutura
◇ O vaso de sucção e o dispositivo são uma estrutura de uma só peça
Copo de sucção plano da série SFF para chapas de metal 1
SFF      50      N-G3F
  ①      ②         ③     ④
1Série ②Diâmetro   ③Materiais & Dureza
4Conexão Fios
SFF 30-φ30 mm   N - NBR 60  G2F -G1/4 fios femininos
40-φ40 mm   NG-NBR 45  G3F -G3/8 fios femininos
50 -φ50 mm   HK - Borracha de alta temperatura 65  G2M -G1/4 fios machos
60-φ60 mm   HD - Material de alta temperatura/sem marcas 60  M10M-M10×1,5 macho Fios
80-φ80mm

M14M-M14×1,5 macho Fios
100-φ100 mm

RA - Adaptador retangular
125-φ125 mm


Seleição
Modelo Conexão Fios
G2M		 M10M M14M G2F G3F RA
SFF30N-□
 SFF30N-G2M
 SFF30N-M10M
 SFF30N-M14M
 SFF30N-G2F
 SFF30N-G3F
 SFF30N-RA
SFF40N-□
 SFF40N-G2M
 SFF40N-M10M
 SFF40N-M14M
 SFF40N-G2F
 SFF40N-G3F

 SFF40N-RA
SFF50N-□ SF50N-G2M SFF50N-M10M SFF50N-M14M SFF50N-G2F SFF50N-G3F SFF50N-RA
SFF60N-□ SFF60N-G2M SFF60N-M10M SFF60N-M14M SFF60N-G2F SFF60N-G3F SFF60N-RA
SFF80N-□ SFF80N-G2M SFF80N-M10M SFF80N-M14M SFF80N-G2F SFF80N-G3F SFF80N-RA
SFF100N-□ SFF100N-G2M SFF100N-M10M SFF100N-M14M SFF100N-G2F SFF100N-G3F SFF100N-RA
SFF125N-□ SFF125N-G2M SFF125N-M10M SFF125N-M14M SFF125N-G2F SFF125N-G3F SFF125N-RA
Modelo Conexão Fios
G2M		 M10M M14M G2F G3F RA
SFF30NG-□ SFF30NG-G2M SFF30NG-M10M SFF30N-M14M SFF30NG-G2F SFF30NG-G3F SFF30NG-RA
SFF40NG-□ SFF40NG-G2M SFF40NG-M10M SFF40N-M14M SFF40NG-G2F SFF40NG-G3F SFF40NG-RA
SFF50NG-□ SFF50NG-G2M SFF50NG-M10M SFF50N-M14M SFF50NG-G2F SFF50NG-G3F SFF50NG-RA
SFF60NG-□ SFF60NG-G2M SFF60NG-M10M SFF60N-M14M SFF60NG-G2F SFF60NG-G3F SFF60NG-RA
SFF80NG-□ SFF80NG-G2M SFF80NG-M10M SFF80N-M14M SFF80NG-G2F SFF80NG-G3F SFF80NG-RA
SFF100NG-□ SFF100NG-G2M SFF100NG-M10M SFF100N-M14M SFF100NG-G2F SFF100NG-G3F SFF100NG-RA
SFF125NG-□ SFF125NG-G2M SFF125NG-M10M SFF125N-M14M SFF125NG-G2F SFF125NG-G3F SFF125NG-RA







Modelo

Conexão Fios

G2M

 G2F               G3F
 Modelo
 Conexão Fios
G2M		 G2F G3F
SFF30HK-□ SFF30HK-G2M SFF30HK-G2F SFF30HK-G3F SFF30HD-□ SFF30HD-G2M SFF30HD-G2F SFF30HD-G3F
SFF40HK-□ SFF40HK-G2M SFF40HK-G2F SFF40HK-G3F SFF40HD-□ SFF40HD-G2M SFF40HD-G2F SFF40HD-G3F
SFF50HK-□ SFF50HK-G2M SFF50HK-G2F SFF50HK-G3F SFF50HD-□ SFF50HD-G2M SFF50HD-G2F SFF50HD-G3F
SFF60HK-□ SFF60HK-G2M SFF60HK-G2F SFF60HK-G3F

 SFF60HD-□
 SFF60HD-G2M SFF60HD-G2F SFF60HD-G3F
SFF80HK-□ SFF80HK-G2M SFF80HK-G2F SFF80HK-G3F SFF80HD-□ SFF80HD-G2M SFF80HD-G2F SFF80HD-G3F
SFF100HK-□ SFF100HK-G2M SFF100HK-G2F SFF100HK-G3F SFF100HD-□ SFF100HD-G2M SFF100HD-G2F SFF100HD-G3F
SFF125HK-□ SFF125HK-G2M SFF125HK-G2F SFF125HK-G3F SFF125HD-□ SFF125HD-G2M SFF125HD-G2F SFF125HD-G3F
Parâmetros técnicos
Modelo
Vertical
extração Força
N		 Lateral
extração Força
N		 Lateral
extração Força
oleoso superfície ((N)		 Interno
volume
cm3		 Curva min. raio
de peça de trabalho
mm		 Peso
g		 Recomendado
    mangueira dia
           mm		 MPQ
Peças
SFF30
 45  35  33 1.6 35
 11  6 1
SFF40 72 54 51  3.5 47.5 13 6 1
SFF50 112  90  86  7.5  70  20  8  1
SFF60 145  102  93  12.6  81  26  8  1
SFF80 288  212  190  35  115  43  8  1
SFF100 445  322  308  60  141  57  8  1
SFF125 660  475  400  115  165  145  10  1
Copo de sucção plano da série SFF para chapas de metal 2Copo de sucção plano da série SFF para chapas de metal 3
M - Conexão do fio masculino
◇ Nota: A tolerância dimensional está em conformidade com a norma GBT3672.1-2002-1 M3 de tolerância dimensional dos produtos de borracha
