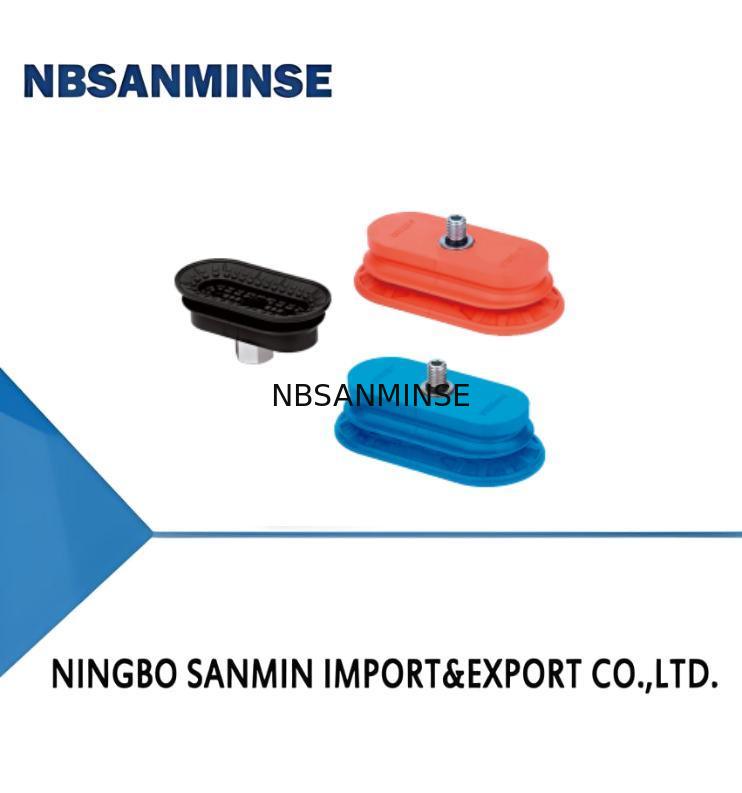

Série SOB Ventosa Oval Especial para Chapa Metálica

Série SOB Ventosa Oval Especial para Chapa Metálica
SOB Series Oval Suction Cup Special for Metal Sheet
Série SOB Ventosa Oval Especial para Chapa Metálica Série SOB Ventosa Oval Especial para Chapa Metálica

Imagem Grande :  Série SOB Ventosa Oval Especial para Chapa Metálica

Detalhes do produto:
Lugar de origem: China
Marca: NBSANMINSE
Certificação: ISO9001
Número do modelo: SOB30×60
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 10pcs
Preço: Negociável
Detalhes da embalagem: caixa
Tempo de entrega: 5-30days
Termos de pagamento: L/c, t/t
Habilidade da fonte: 10000PCS
Contato

Série SOB Ventosa Oval Especial para Chapa Metálica

descrição
Extração vertical: 53 força N Extração lateral: 50(Superfície oleosa)N
Volume interno: 8,7cm³ Raio mínimo da curva de: 25mm
Destacar:

ventosa oval para chapa metálica

,

ventosa pneumática série SOB

,

ventosa para chapa metálica com garantia

Características
  • 1.5 Estrutura ovalada de fole
  • Estrutura interna de suporte de padrão de grande área
  • Vários tamanhos e especificações disponíveis
Vantagens
  • Manuseio de peças longas e estreitas com superfície ou curvatura uniforme
  • A temperatura máx. do material HK é 250℃, pode ser usado para pegar chapas de metal de alta temperatura
  • A temperatura máx. do material HD é 160℃, pode ser usado para pegar vidro de alta temperatura sem deixar marcas
  • Adequado para peças com diferentes tamanhos e formatos
Aplicações
  • Manuseio de peças de metal estreitas e longas em alta velocidade, tempo de ciclo curto
  • Manuseio de chapas de metal e placas de alumínio sem deformação
  • Manuseio de peças de metal de estampagem automotiva
Série SOB Ventosa Oval Especial para Chapa Metálica 0
Estrutura
  • Estrutura de fole 1.5
  • Ventosa e encaixe são uma estrutura de uma peça
Série SOB Ventosa Oval Especial para Chapa Metálica 1
SOB      30×60      N-G3F
①        ②         ③      ④
① Série ②Tamanho ③ Material & Dureza
④ Conexão rosca
SOB 30×60 N - NBR 60 G2F-G1/4fêmea rosca

40×80 HK-Borracha de alta temperatura extra 65 G3F-G3/8fêmea rosca

55×110 HD-Material de alta temperatura/sem marcas 60 G2M - G1/4 macho rosca
70×140

M10M-M10×1.5macho rosca



M14M-M14×1.5 rosca macho
RA-Adaptador retangular
Seleção
  Modelo Rosca de conexão G2M M1M M14M G2F G3F RA
 SOB30×60N-□ SOB30×60N-G2M SOB30×60N-M10M SOB30×60N-M14M SOB30×60N-G2F SOB30×60N-G3F SOB30×60N-RA
 SOB40×80N-□ SOB40×80N-G2M SOB40×80N-M10M SOB40×80N-M14M SOB40×80N-G2F SOB40×80N-G3F SOB40×80N-RA
  SOB55×110N-□ SOB55×110N-G2M SOB55×110N-M10M SOB55×110N-M14M SOB55×110N-G2F SOB55×110N-G3F SOB55×110N-RA
SOB70×140N-□ SOB70×140N-G2M SOB70×140N-M10M SOB70×140N-M14M SOB70×140N-G2F SOB70×140N-G3F SOB70×140N-RA
Modelo Rosca de conexão G2M G2F G3F
SOB30×60HK- □ SOB30×60HK-G2M SOB30×60HK-G2F SOB30×60HK-G3F
SO40×80HK-□ SOB40×80HK-G2M SOB40×80HK-G2F SOB40×80HK-G3F
SOB55×110HK-□ SOB55×110HK-G2M SOB85×110HK-G2F SOB55×110HK-G3F
SOB70×140HK-□ SOB70×140HK-G2M SOB70×140HK-G2F SOB70×140HK-G3F
Modelo Rosca de conexão G2M G2F G3F
SOB30×60HD- □ SOB30×60HD-G2M SOB30×60HD-G2F SOB30×60HD-G3F
SOB40×80HD-□ SOB40×80HD-G2M SOB40×80HD-G2F SOB40×80HD-G3F
SOB55×110HD-□ SOB55×110HD-G2M SOB55×110HD-G2F SOB55×110HD-G3F
SOB70×140HD-□ SOB70×140HD-G2M SOB70×140HD-G2F SOB70×140HD-G3F
Parâmetros técnicos
Modelo Vertical
força de tração
N		 Lateral
força de tração
N		 Lateral
força de tração
(Superfície oleosa)N		 Interno
volume
cm³		 Raio de curvatura mínimo
de  peça
мм		 Peso g Recomendado
diâmetro da mangueira
мм		 MPQ
pcs
SOB30×60 53 60 50 8.7 25 26 6 1
SOB40×80 110 118 101 20 32 33 8 1
SOB55×110 197 200 183 50 50 75 8 1
SOB70×140 275 295 267 100 70 117 8 1

Parâmetros técnicos
Modelo Vertical
força de tração
N		 Lateral
força de tração
N		 Lateral
força de tração
(Superfície oleosa)N		 Interno
volume
cm³		 Raio de curvatura mínimo
de peça
мм		 Peso g Recomendado
diâmetro da mangueira
мм		 MPQ
pcs
SOB30×60 53 60 50 8.7 25 26 6 1
SOB40×80 110 118

 101

 20 32 33 8 1
SOB55×110 197 200 183 50 50 75 8 1
SOB70×140 275 295 267 100 70 117 8 1

Observação: Nível de vácuo de teste -60kPa, peça com superfície lisa e limpa. Os dados da força de tração acima são calculados sem considerar o fator de segurança. Os dados podem ser diferentes de acordo com as diferentes superfícies das peças

Série SOB Ventosa Oval Especial para Chapa Metálica 2

M - Conexão de rosca macho

Observação: A tolerância dimensional está em conformidade com GBT3672.1-2002-1 Padrão de tolerância dimensional do produto de borracha M3
