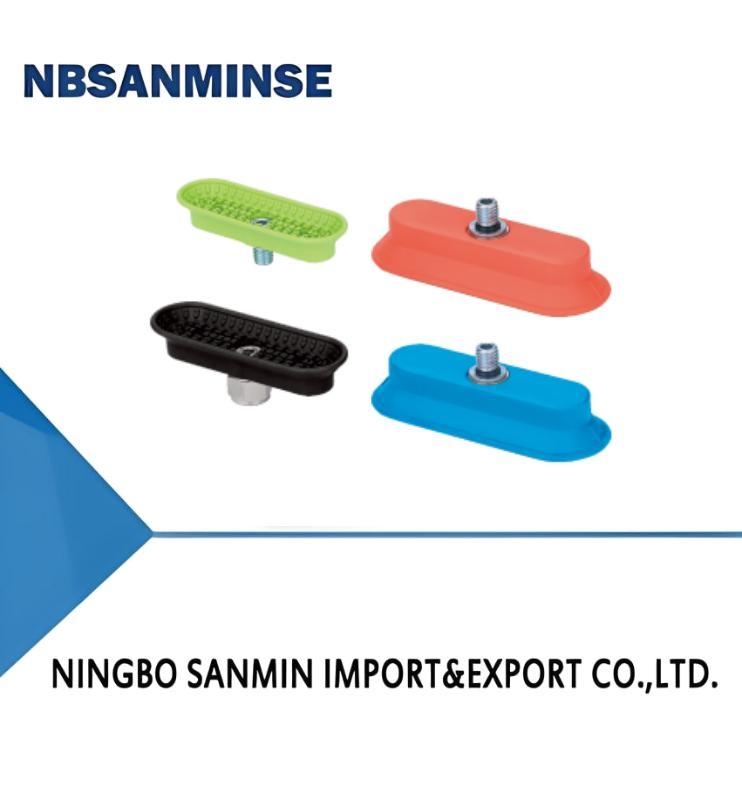

Série SOF Taça de sucção plana oval Especializada para chapa de metal

Série SOF Taça de sucção plana oval Especializada para chapa de metal
SOF Series Oval Flat Suction Cup Speical for Metal Sheet
Série SOF Taça de sucção plana oval Especializada para chapa de metal Série SOF Taça de sucção plana oval Especializada para chapa de metal

Imagem Grande :  Série SOF Taça de sucção plana oval Especializada para chapa de metal

Detalhes do produto:
Lugar de origem: China
Marca: NBSANMINSE
Certificação: ISO9001
Número do modelo: SOF16×50
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 10pcs
Preço: Negotiate
Detalhes da embalagem: Caixa
Tempo de entrega: 5-30days
Termos de pagamento: L/c, t/t
Habilidade da fonte: 10000PCS
Contato

Série SOF Taça de sucção plana oval Especializada para chapa de metal

descrição
Extração vertical: 33 força N Extração lateral: 12(Superfície oleosa)N
Volume interno: 2cm³ Raio mínimo da curva da peça de trabalho: 8mm
Garantia: 1 ano
Destacar:

Copo de sucção plano oval para metal

,

ventosa pneumática com válvula solenóide

,

ventosa para chapa metálica com garantia

Características
◇ Chá de sucção plana oval
◇ Estrutura interna de suporte de padrão de grande área
◇ Vários tamanhos estão disponíveis
Vantagens
◇ Manuseio de peças de trabalho compridas e estreitas
◇ Aumente eficazmente a força de atrito entre as ventosas e as peças de trabalho
◇ A temperatura máxima do material HK é de 250°C, pode ser usada para pegar alta
Folha de metal de temperatura
◇ A temperatura máxima do material HD é de 160°C, pode ser usada para pegar alta
Vidro de temperatura sem marcação
◇ Adequado para peças de diferentes tamanhos e formas

Aplicações
◇ Manusear peças metálicas estreitas e longas a alta velocidade, com curto tempo de ciclo
◇ Manuseio de chapas metálicas e chapas de alumínio sem deformação
◇ Manuseio de peças metálicas de estampagem automotiva
Série SOF Taça de sucção plana oval Especializada para chapa de metal 0
Estrutura
◇ O vaso de sucção e o dispositivo são uma estrutura de uma só peça
Série SOF Taça de sucção plana oval Especializada para chapa de metal 1


OFF 40×80N-G3F
①②③④
1Série 2Tamanho
3Material e dureza
4Fio de ligação
OFF 16×50 40 × 110 N-NBR 60 Fios femininos G2F-G1/4 M10M-M10×1,5 fios machos
20×80 50 × 100 NG-NBR 45 G3F-G3/8filamentos femininos M14M-M14×1.5Fios machos
23×60 60×120 HK-Extra altoCebolinha 65 Fios de algodão ou de algodão Adaptador RA-Rectangular
30 × 90 70×140 HD-Temperatura/marca elevadamaterial livre 60

40×80





Seleção
Modelo Fios de ligação
G2M		 M10M M14M G2F G3F RA
SOF16×50□-□ SOF16×50□-G2M SOF16×50□-M10M
SOF20×80□-M10M		 SOF16×50□-M14M SOF16×50□-G2F SOF16×50□-G3F SOF16×50□-RA
SOF20×80□-□ SOF20×80□-G2M SOF20×80□-M10M SOF20×80□-M14M SOF20×80□-G2F SOF20×80□-G3F SOF20×80□-RA
SOF23×60□-□ SOF23×60□-G2M SOF23×60□-M10M SOF23×60□-M14M SOF23×60□-G2F SOF23×60□-G3F SOF23×60□-RA
SOF40×80□-□ SOF40×80□-G2M SOF40 × 80□-M10M SOF40×80□-M14M SOF40×80□-G2F SOF40×80□-G3F SOF40×80□-RA
SOF30×90□-□ SOF30×90□-G2M SOF30 × 90□-M10M SOF30×90□-M14M SOF30×90□-G2F SOF30×90□-G3F SOF30×90□-RA
SOF40×110□-口 SOF40×110□-G2M SOF40 × 110□-M10M SOF40 × 110□-M14M SOF40×110□-G2F SOF40×110□-G3F SOF40 × 110□-RA
SOF50×100□-口 SOF50×100□-G2M SOF 50 × 100□-M10M SOF 50 × 100□-M14M SOF50×100□-G2F SOF50×100□-G3F SOF 50 × 100□-RA

SOF60×120□-口		 SOF60×120□-G2M SOF60×120□-M10M SOF60×120□-M14M SOF60×120□-G2F SOF60×120□-G3F SOF60×120□-RA
SOF70×140□-□ SOF70×140□-G2M SOF70 × 140□-M10M SOF70 × 140□-M14M SOF70×140□-G2F SOF70×140□-G3F SOF70×140□-RA

Modelo

Conectado

G2M

 C2F G3F Modelo Convecção Fios
G2M		 G2F G3F
S0F16×50-K-□ S0F16×50HK-G2M S0F16 × 50HK-G2F S0F16 × 50HK-G3F S0F16×50HD-□ SOF16×50HD-G2M SOF16×50HD-G2F S0F16×50-D-G3F
S0F20×BC-K-□ S0F20×80HK-G2M S0F20×80HK-C2F S0F20×B0HK-G3F S0F20×B0ED-□ S0F20×80ED-G2N S0F20×80HD-C2F S0F20×80-D-G3F
S0F23×60-K-□ S0F23×60HK-G2M S0F23×60HK-C2F S0F23×60HK-G3F S0F23×60HD-□ SOF23×60HD-G2M SOF23×60HD-G2F S0F23×60-D-G3F
S0F40×BC-K-□ S0F40×80HK-G2M S0F40×80HK-C2F S0F40×B0HK-G3F S0F40×B0ED-□ SOF40×80HD-G2M SOF40×80HD-C2F S0F40 × 8C-D-G3F
S0F30×90-K-□ S0F30×90HK-G2M S0F30×90HK-G2F S0F30 × 90HK-G3F S0F30×90HD-□ S0F30×90ED-G2N S0F30×90HD-G2F S0F30 × 90-D-G3F
S0F40×110HK-□ S0F40×110HK-G2M S0F40×110HK-C2F S0F40×110HK-G3F S0F40×110HD-□ S0F40×11CHD-GZM S0F40×110HD-G2F S0F40×110HD-G3F
S0F50×100HK-□ S0F50×100EK-G2M S0F50 × 10CHK-G2F S0F50 × 100HK-G3F S0F50×100HD-□ S0F50×10C-D-G2M S0F50×10C-D-C2F S0F50×100HD-G3F
S0F60×120HK-□ S0F60×120EK-G2M S0F60×120HK-G2F S0F60×120HK-G3F S0F60×120HD-□ S0F60×120FD-G2M S0F60×120HD-G2F S0F60×120HD-G3F
S0F70×140HK-□ S0F70×140HK-G2M S0F70×140HK-C2F S0F70×140HK-G3F S0F70×140HD-□ S0F70×14CHD-G2M S0F70×140HD-G2F S0F70×140HD-G3F

Modelo Vertical
puxar...
Força
N		 Lateral
puxar...
Força
N		 Lateral
Força de arranque
(superfície oleosa) N		 Interno
volume
cm3		 Radius da curva min.
de peça de trabalho
mm		 Peso g Recomendado
Dia da mangueira.
mm		 MPQ
 Peças
SOF16×50 33 24 12 2 8 17 4 1
SOF20×80 78 38 35 5 25 23 4 1
SOF23×60 57 37 33 3 20 29 4 1
SOF30 × 90 125 77 60 10 30 24 4 1
SOF40×80 141 110 100 11 50 43 6 1
SOF40×110 200 188 118 25 35 47 6 1
SOF 50 × 100 217 181 121 20 75 56 6 1
SOF60×120 312 254 170 35 75 70 6 1
SOF70×140 445 344 230 52 90 77 8 1




Nota: nível de vácuo de ensaio -60 kPa, peça de trabalho com superfície lisa e limpa.
Os dados podem ser diferentes em função das diferentes superfícies da peça.
Série SOF Taça de sucção plana oval Especializada para chapa de metal 2


Modelo/Tamanho L W H G LG h 5 Y
SOF16×50□-G2F 50 16 19.5 G1/4 11 14 17 3
SOF16×50□-G3F 50 16 19.5 G3/8 11 14 22 3
SOF16×50□-RA 50 16 19.5 31.8x31.8 4.7 18.7 - 3
SOF20×80□-G2F 84 24 15.5 G1/4 11 14 17 5
SOF20×80□-G3F 84 24 15.5 G3/8 11 14 22 5
SOF20×80□-RA 84 24 15.5 31.8x31.8 4.7 18.7 - 5
SOF23×60□-G2F 61.5 22.5 12 G1/4 11 14 17 3
SOF23×60□-G3F 61.5 22.5 12 G3/8 11 14 22 3
SOF23×60□-RA 61.5 22.5 12 31.8x31.8 4.7 18.7 - 3
SOF30×90□-G2F 93 33 16 G1/4 11 14 17 5
SOF30×90□-G3F 93 33 16 G3/8 11 14 22 5
SOF30×90□-RA 93 33 16 31.8x31.8 4.7 18.7 - 5
SOF40×80□-G2F 82 39 14 G1/4 11 14 17 4
SOF40×80□-G3F 82 39 14 G3/8 11 14 22 4
SOF40×80□-RA 82 39 14 31.8x31.8 4.7 18.7 - 4
SOF40×110□-G2F 113 43 21.5 G1/4 11 14 17 6
SOF40×110□-G3F 113 43 21.5 G3/8 11 14 22 6
SOF40×110□-RA 113 43 21.5 31.8x31.8 4.7 18.7 - 6
SOF50×100□-G2F 102 49 16 G1/4 11 14 17 5
SOF50×100□-G3F 102 49 16 G3/8 11 14 22 5
SOF50×100□-RA 102 49 16 31.8x31.8 4.7 18.7 - 5
SOF60×120□-G2F 123 58 18 G1/4 11 14 17 6
SOF60×120□-G3F
SOF60×120□-RA		 123 58 18 G3/8 11 14 22 6
123 58 18 31.8x31.8 4.7 18.7 - 6
SOF70×140□-G2F 141 67.5 19 G1/4 11 14 17 7
SOF70×140□-G3F 141 67.5 19 G3/8 11 14 22 7
SOF70×140□-RA 141 67.5 19 31.8x31.8 4.7 18.7 - 7

Série SOF Taça de sucção plana oval Especializada para chapa de metal 3

Modelo/Tamanho L W H G LG h S Y
SOF16×50□-G2M 50 16 19.5 G1/4 9 10.5 5 3
SOF16×50□-M10M 50 16 19.5 M10×1.5 12 13.5 5 3
SOF16×50□-M14M 50 16 19.5 M14×1.5 12 13.5 5 3
SOF20×80□-G2M 84 24 15.5 G1/4 9 10.5 5 5
SOF20×80□-M10M 84 24 15.5 M10×1.5 12 13.5 5 5
SOF20×80□-M14M 84 24 15.5 M14×1.5 12 13.5 5 5
SOF23×60□-G2M 61.5 22.5 12 G1/4 9 10.5 5 3
SOF23×60□-M10M 61.5 22.5 12 M10×1.5 12 13.5 5 3
SOF23×60□-M14M 61.5 22.5 12 M14×1.5 12 13.5 5 3
SOF30×90□-G2M 93 33 16 G1/4 9 10.5 5 5
SOF30×90□-M10M 93 33 16 M10×1.5 12 13.5 5 5
SOF30×90□-M14M 93 33 16 M14×1.5 12 13.5 5 5
SOF40×80□-G2M 82 39 14 G1/4 9 10.5 5 4
SOF40×80□-M10M 82 39 14 M10×1.5 12 13.5 5 4
SOF40×80□-M14M 82 39 14 M14×1.5 12 13.5 5 4
SOF40×110□-G2M 113 43 21.5 G1/4 9 11 5 6
SOF40×110□-M10M 113 43 21.5 M10×1.5 12 13.5 5 6
SOF40×110□-M14M 113 43 21.5 M14×1.5 12 13.5 5 6
SOF50×100□-G2M 102 49 16 G1/4 9 11 5 5
SOF50×100□-M10M 102 49 16 M10×1.5 12 13.5 5 5
SOF50×100□-M14M 102 49 16 M14×1.5 12 13.5 5 5
SOF60×120□-G2M 123 58 18 G1/4 9 11 5 6
SOF60×120□-M10M 123 58 18 M10×1.5 12 13.5 5 6
SOF60×120□-M14M 123 58 18 M14×1.5 12 13.5 5 6
SOF70×140□-G2M 141 67.5 19 G1/4 9 11 5 7
SOF70×140□-M10M 141 67.5 19 M10×1.5 12 13.5 5 7
SOF70×140□-M14M 141 67.5 19 M14×1.5 12 13.5 5 7

P: Pode oferecer as amostras grátis?

A: Sim, Mas depende dos produtos, Por favor, contacte-nos. Ina@pneuhydr.com ou whatsapp 0086 15168536055

P: Qual é o seu âmbito de negócios?

A: O nosso âmbito de actividade éServiço de peças de automação para exportadores com recipiente completo e vendacilindro de ar, tratamento de fontes de ar, válvula solenoide,válvula de ar,válvula motorizadora,válvula de latão, válvula hidráulica, cilindro hidráulico, ar e óleode adaptação, manômetroetc.

P:WQue tipos de produtos pode fazer?

R: Podemos fazer muitos tipos de aço inoxidável, Latão, alumínioprocessamento de materiais.como altapressão Válvula / válvula solenoide / válvula elétricaválvula de água/válvula pneumática/cilindro de ar/válvula hidráulica/acumulador hidráulicoprodutos e assim por diante.

P: O produto pode ser feito com o nosso logotipo e marca?

R: Sim, claro que podemos fazer. Somos fornecedores OEM há anos e profissionais para fazer. Mas você precisa nos dar a autorização se for possível.

P: Pode fornecer produtos de marca de instrumentos pneumáticos e hidráulicos famosos originais?

R: Sim, podemos fornecer como Festo,Smc,CKD,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser etc.

P: Há garantia disponível?

R: Sim, normalmente os produtos são de um ano de garantia de qualidade.

P: O conector está no sistema britânico ou métrico? Qual a diferença entre PT, NPT e fios G?

A: O fio G é cilíndrico e não se sela, exigindo juntas adicionais para evitar vazamentos.e os fios internos e externos tornam-se cada vez mais apertados quando apertadosA vedação é obtida através da deformação dos fios, e o selante ou fita é geralmente utilizado em conjunto para melhorar o efeito de vedação.

O fio G é um tubo cilíndrico recto utilizado para ligações não fechadas; o fio PT é um tubo cônico que depende da deformação e vedação do próprio fio;NPT é também um tubo cônico com um ângulo de perfil do dente de 60 graus, utilizado principalmente na América do Norte

P: Como converter unidades de pressão: MPa, bar, psi, kg/cm2?

A: 1MPa=10bar≈145psi≈10kg

P: O que causa normalmente o esgotamento das bobinas de válvulas solenoides?

A: Voltagem e hz incorretos, comutação frequente, cabeça do piloto a entrar no líquido, problema do núcleo da válvula e da mola,ambiente Quente, vibrações fortes, etc.

P: O que deve ser observado para componentes pneumáticos em ambientes de alta temperatura ou extremamente frios?

Ponto de foco Contramedidas para o ambiente de alta temperatura Contramedidas em ambientes extremamente frios
Sementes Fluoroblast, PTFE Nitril de baixa temperatura, borracha de silicone, poliuretano
Lubrificação Gordura sintética de alta temperatura (baixa volatilidade) Gordura de baixa temperatura (baixo ponto de cozimento, baixa viscosidade)
Tratamento do ar Reforçar o arrefecimento, remoção eficiente da água Secagem com ponto de orvalho ultra baixo (tipo de refrigeração + adsorção), rastreamento térmico
Componentes metálicos Autorização de expansão de reservas Selecionar materiais com resistência a baixas temperaturas, evitar fugas devido ao encolhimento a frio
Componentes de controlo Círculos de alta resistência ao calor, dissipação de calor, baixo consumo de energia Instalar caixas de isolamento, aquecimento local, evitar a condensação a frio
Instalação Manter longe de fontes de calor, adicionar placas de isolamento térmico Evitar exposição ao vento e à neve, envolver com materiais de isolamento térmico
