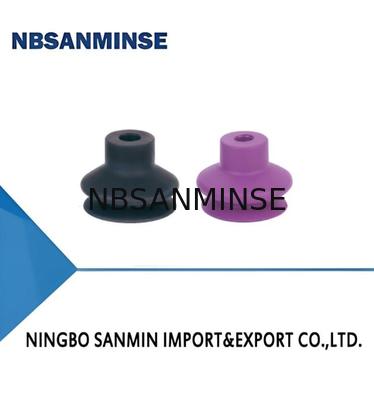

SBA série 1.5 Bellows Sucção Cup

SBA série 1.5 Bellows Sucção Cup
SBA Series 1.5 Bellows Suction Cup with High Temperature Resistance for Uneven Surface Handling
SBA série 1.5 Bellows Sucção Cup SBA série 1.5 Bellows Sucção Cup

Imagem Grande :  SBA série 1.5 Bellows Sucção Cup

Detalhes do produto:
Lugar de origem: China
Marca: NBSANMINSE
Certificação: ISO9001
Número do modelo: SBA6
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 10pcs
Preço: Negociável
Detalhes da embalagem: caixa
Tempo de entrega: 5-30days
Termos de pagamento: L/c, t/t
Habilidade da fonte: 10000PCS
Contato

SBA série 1.5 Bellows Sucção Cup

descrição
Força de arranque N: 1.4 Volume interno: 0,1 cm³
Min. raio curvo da peça de trabalho: 2 mm Diâmetro recomendado da mangueira: 4 mm
MPQ pcs: 10 TEMPERAÇÃO DE TRABALHO: 5-50 graus, 5 ~ 50 ° C.
Destacar:

Ventosa de fole da série SBA

,

Ventosa de fole 1.5

,

ventosa pneumática com válvula solenóide

Características
◇ Fole 1.5
◇ Material especial com resistência a altas temperaturas é opcional
◇ Vários tamanhos para opção
Vantagens
◇ Fácil de se ajustar à superfície irregular da peça, tem efeito de amortecimento
◇ Pode manusear peças de trabalho com alta temperatura
◇ A montagem pode ser usada repetidamente, reduzindo muito o custo do cliente
◇ Adequado para peças de trabalho com diferentes tamanhos e formatos
Aplicações
◇ Manuseio de peças com superfície irregular, como cartão,
papelão, peça arqueada, tubo, etc.
◇ Manuseio de peças de injeção plástica de alta temperatura, chapa metálica,
vidro, etc.
◇ Manuseio de placa de madeira lisa, placa de aço lisa e assim por diante
SBA série 1.5 Bellows Sucção Cup 0
Estrutura
◇ Fole 1.5, curso comprimido grande
◇ Ventosa e encaixe são design de estrutura dividida, peças de desgaste
podem ser substituídas separadamente
◇ Plugue sem marca é opcional, para agarrar sem qualquer marca
SBA série 1.5 Bellows Sucção Cup 1
  SBA    33    N-G2M    -PK
①            ③         ④         ⑤
①Série ②Diâmetro
③Material e Dureza
④Rosca de conexão ⑤Especificação especial
SBA 6 -φ6mm 27-φ27mm N -NBR 55  Nil -Somente ventosa Nil-Tipo padrão
11-φ11mm 33-φ33mm Ws-Silicone branco 50  M5M-M5×0.8 rosca macho PK-Com plugue sem marca
14-φ14mm 43-φ43mm HD-Alta temperatura/Sem marca 60  G1M-G1/8 rosca macho
16-φ16mm 53-φ53mm NR-Borracha natural 40  G2M-G1/4 rosca macho
20-φ20mm 63-φ63mm

M5F-M5×0.8 rosca fêmea
22-φ22mm 78-φ78mm

G1F-G1/8 rosca fêmea

25-φ25mm


G2F-G1/4 rosca fêmea
Seleção
Modelo   Conexão rosca
  M-Macho rosca		 F-Fêmea rosca
SBA6□   SBA6□-M5M SBA6□-M5F
SBA11□   SBA11□-M5M     SBA11□-G1M SBA11□-M5F    SBA11□-G1F
SBA14□   SBA14□-M5M     SBA14□-G1M SBA14□-M5F    SBA14□-G1F
SBA16 □   SBA16□-M5M     SBA16□-G1M 5BA16□-M5F    SBA16□-G1F
SBA20□   SBA20□-M5M     SBA20□-G1M SBA20□-M5F    SBA20□-G1F
SBA22□   SBA22□-M5M     SBA22□-G1M SBA22□-M5F    SBA22□-G1F
SBA25□   SBA25□-M5M     SBA25□-G1M SBA25□-M5F    SBA25□-G1F
SBA27□   SBA27□-G2M SBA27□-G2F
SBA33□   SBA33□-G2M SBA33□-G2F
SBA43□   SBA43□-G2M SBA43□-G2F
SBA53□   SBA53□-G2M SBA53□-G2F
SBA63□   SBA63□-G2M SBA63□-G2F
SBA78□   SBA78□-G2M SBA78□-G2F
Seleção - Com plugue sem marca
  Modelo M-Macho rosca F-Fêmea rosca
  SBA11□-PK


 SBA11□-M5M-PK     SBA11□-G1M-PK SBA11□-M5F-PK    SBA11□-G1F-PK
SBA14□-PK

 SBA14□-M5M-PK     SBA14□-G1M-PK SBA14□-M5F-PK    SBA14□-G1F-PK
  SBA16□-PK SBA16□-M5M-PK     SBA16□-G1M-PK SBA16□-M5F-PK    SBA16□-G1F-PK
  SBA20□-PK SBA20□-M5M-PK     SBA20□-G1M-PK SBA20□-M5F-PK    SBA20□-G1F-PK
  SBA22□-PK SBA22□-M5M-PK     SBA22□-G1M-PK SBA22□-M5F-PK    SBA22□-G1F-PK
  SBA25□-PK SBA25□-M5M-PK     SBA25□-G1M-PK SBA25□-M5F-PK    SBA25□-G1F-PK
  SBA27□-PK SBA27□-G2M-PK SBA27□-G2F-PK
  SBA33□-PK SBA33□-G2M-PK SBA33□-G2F-PK
  SBA43□-PK

 SBA43□-G2M-PK SBA43□-G2F-PK
SBA53□-PK

 SBA53□-G2M-PK SBA53□-G2F-PK
Parâmetros técnicos
 Modelo Força de extração
N		 Volume interno
        cm³		 Min.curvatura  raio
da  peça
mm		 Peso
g		 Mangueira recomendada dia.
mm		  MPQ
 pcs
 SBA6 1.4  0.1  2  0.2  4  10
 SBA11 3.8  0.2  10  1.0  6  10
 SBA14 5.0  0.4  13  1.1  6  10
 SBA16 6.7  0.8  20  1.4  6  10
 SBA20 10.7  1.2  30  1.5  6  5
 SBA22 15.2  1.4  25  2.2  6  5
 SBA25 17.3  3.2  20  3.1  6  5
 SBA27 24.0  3.4  23  4.7  6  5
 SBA33
 39.6  4.8  40  7.2  6  5
SBA43 64.5  11.4  60  11.9  6  5
 SBA53
 95.0  26.0  75  20.2  8  1
SBA63 135.0  44.0  75  25.5  8  1
SBA78 218.0  76.0  70  52.6  8  1
◇ Nota: Nível de vácuo de teste -60kPa, peça com superfície lisa e limpa. Os dados da força de extração acima são calculados sem considerar o fator de segurança.
Os dados podem ser diferentes de acordo com as diferentes superfícies da peça. Recomenda-se que o comprimento da mangueira de vácuo seja o mais curto possível, no máximo 2mSBA série 1.5 Bellows Sucção Cup 2
SBA série 1.5 Bellows Sucção Cup 3
SBA série 1.5 Bellows Sucção Cup 4
