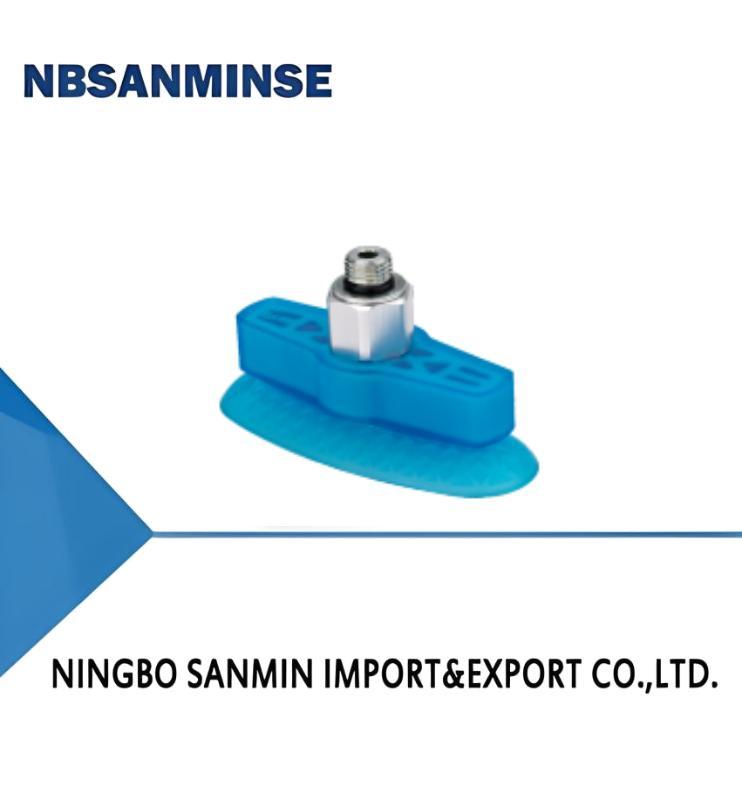

SOM Series Oval Flat Suction Cup Special for Long and Narrow Objects
SOM Series Oval Flat Suction Cup Special for Long and Narrow Objects
contacto

Série SOM Oval Flat Suction Cup Especial para objetos longos e estreitos

Minimum Order Quantity : 100PCS Packaging Details : Plastic bag
Delivery Time : 5-30days Supply Ability : 10000PCS
Place of Origin: CHINA Marca: NBSANMINSE
Model Number: SOM20×60U

Informação detalhada
Vertical pull-out force N: 61 Lateral pull-out force N: 44
Lateral pull-out force (Oily surface)N: 44 Inner volume cm³: 5
Min curve radius of workpiece mm: 10

Descrição de produto

Características
◇ Grande força e boa flexibilidade
◇ Material PU
◇ Estrutura interna de suporte de padrão de grande área
◇ Estrutura não giratória
◇ Vários tamanhos estão disponíveis
Vantagens
◇ É fácil ajustar as peças de trabalho a diferentes superfícies
◇ Longa vida útil, excelente resistência ao desgaste, resistência ao ozônio, resistência ao óleo
◇ Aumente eficazmente a força de atrito entre as ventosas e as peças de trabalho
◇ As peças podem ser recicladas
◇ A direção do vaso de sucção pode ser posicionada com precisão de acordo com
Forma da peça de trabalho
◇ Adequado para peças de diferentes tamanhos e formas
Aplicações
◇ Manuseio de peça oval com superfície curva
◇ Manuseio de peças de trabalho compridas e estreitas ou cilíndricas
Série SOM Oval Flat Suction Cup Especial para objetos longos e estreitos 0
Estrutura
◇ Design de estrutura dividida, partes desgastadas podem ser substituídas separadamente
Série SOM Oval Flat Suction Cup Especial para objetos longos e estreitos 1
SOM   30×80   U   - G2F
  ①       ②      ③      ④
Série Tamanho Material e dureza Fios de ligação
SOM 20×60 U-PU 70  Nil - Somente vaso de sucção

30×80

G2F -G1/4 fios femininos
40 × 100

G3F -G3/8 fios femininos



G2M -G1/4 fios machos



M10M-M10×1,5 fios machos



Fios de algodão ou de algodão



RA - Adaptador retangular
Seleção
  Modelo Conexão Fios
G2M		 M10M M14M G2F G3F RA
  SOM20×60U
  SOM30×80U
  SOM40×100U		 SOM20×60U-G2M
SOM30×80U-G2M		 SOM20×60U-M10M
SOM30×80U-M10M		 SOM20×60U-M14M
SOM30×B0U-M14M		 SOM20×60U-G2F
SOM30×B0U-G2F
SOM20×60U-RA
SOM30×B0U-RA
SOM40×100U-G2M 5OM40×100U-M10M SOM40×100U-M14M
SOM40×100U-G3F SOM40×100U-RA
Parâmetros técnicos
Modelo    Vertical
extração Força
          N		      Lateral
extração Força
           N		 Lateral
extração Força
(gordos) superfície) N		 Interno
volume
cm3		 Min. curva raio
de peça de trabalho
mm		 Peso
g		 Recomendado
- Uma mangueira. - Não, não.
mm		 MPQ
Peças
  SOM20×60U
  SOM30×80U
  SOM40×100U		 61
116
187		 44
110
135 		 44
110
135 		 5
12
25 		 10
20
32 		 14
24.4
50.6 		 8
8
8 		 11
1
○ Nota:Nível de vácuo de ensaio-60 kRa, local de trabalho com superfície lisa e limpa.
          Os dados podem ser diferentes em função das diferentes superfícies do local de trabalho.
Série SOM Oval Flat Suction Cup Especial para objetos longos e estreitos 2Série SOM Oval Flat Suction Cup Especial para objetos longos e estreitos 3
