Casa ProdutosPneumático válvula solenóideCopo de sucção plano da série SFK especial para objetos com superfície rugosa

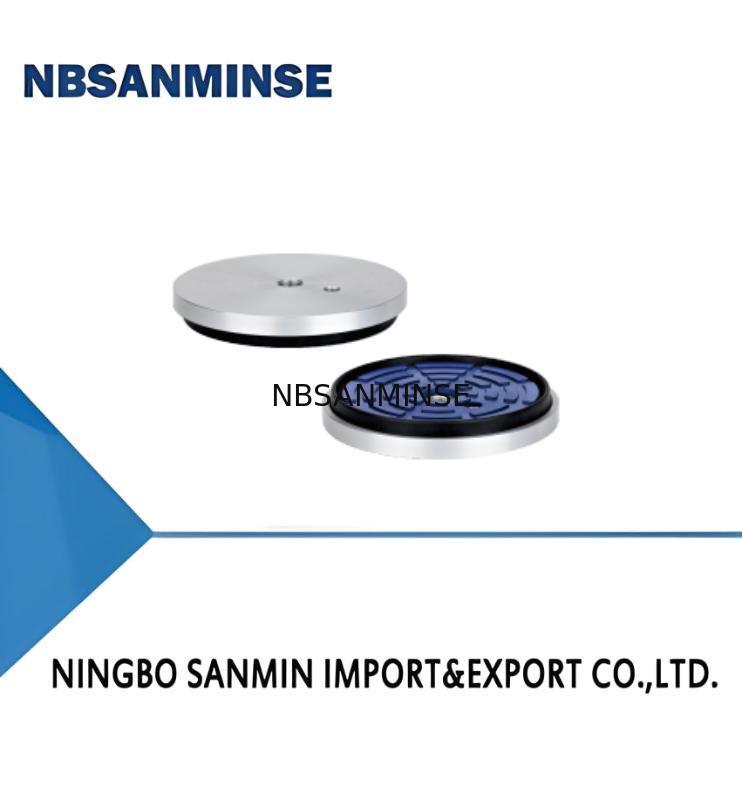

SFK Series Flat Suction Cup Special for Objects with Rough Surface
SFK Series Flat Suction Cup Special for Objects with Rough Surface
contacto

Copo de sucção plano da série SFK especial para objetos com superfície rugosa

Minimum Order Quantity : 100PCS Packaging Details : Plastic bag
Delivery Time : 5-30days Supply Ability : 10000PCS
Place of Origin: CHINA Marca: NBSANMINSE
Model Number: SFK110E

Informação detalhada
Pull-out force N: 480 Inner volume cm³: 70
Min.curve radius of workpiece mm: 300 Weight g: 465
Recommended hose dia. mm: 10

Descrição de produto

Características
● O anel de vedação é feito de borracha de espuma EPDM flexível
● Estrutura de suporte interna de grande área
● Pequeno volume interno
● Vários tamanhos disponíveis
Vantagens
● Adequado para peças com superfícies ásperas ou irregulares
● Resistência ao deslizamento. Evita a deformação permanente de peças finas
● Ciclo de trabalho curto
● Adequado para peças com diferentes tamanhos e formatos
Aplicações
● Manuseio de peças com superfícies irregulares, como chapas de aço estampadas,
vidro decorativo, ardósia áspera, placa de madeira, etc.
● Válvula de toque é opcional, que fechará a câmara de vácuo quando detectar que
ventosas não entram em contato com as peças, a fim de evitar vazamento de vácuo
Copo de sucção plano da série SFK especial para objetos com superfície rugosa 0
Estrutura
● Design de estrutura dividida, peças de desgaste podem ser substituídas separadamente
● Porta funcional separada é equipada
● Nota: O orifício roscado funcional é selado com uma bujão quando
entregue. Sele a rosca com cola de rosca ou fita crua
ao conectar
Copo de sucção plano da série SFK especial para objetos com superfície rugosa 1

SFK   110   E   -G4F   -V
  ①      ②   ③       ④      ⑤
Série Diâmetro Material e Dureza Rosca de conexão ⑤ Especial especificação
SFK 110-中110mm E-EPDM 20  Nil-Somente anel de vedação Nil-Padrão

160-中160mm

G4F-Rosca fêmea G1/2 V-Com válvula de toque
200-φ200mm



250-φ250mm



Seleção
Modelo   Conexão rosca
  F-Fêmea   rosca
SFK110E SFK110E-G4F SFK110E-G4F-V
SFK160E SFK160E-G4F SFK160E-G4F-V
SFK200E SFK200E-G4F SFK200E-G4F-V
SFK250E SFK250E-G4F SFK250E-G4F-V
Parâmetros técnicos
Modelo Força de extração
N		 Volume interno
cm³		 Raio de curvatura mín. da
diâmetro		 mm
Peso		 g Mangueira recomendada
diâmetro		 mm
MPQ
pcs
SFK110		 SFK160
480		 1080  70

300

465

 600  12
1  145  600  12
1
SFK200

SFK250

1800

 2800  225  1000  2225  12
1  360  1500  2225  12
1
● Nota: Testando o nível de vácuo -60kPa, peça com superfície lisa e limpa. Os dados da força de extração acima são calculados sem considerar o fator de segurança.
Copo de sucção plano da série SFK especial para objetos com superfície rugosa 2Copo de sucção plano da série SFK especial para objetos com superfície rugosa 3

Os dados podem ser diferentes de acordo com as diferentes superfícies da peça
