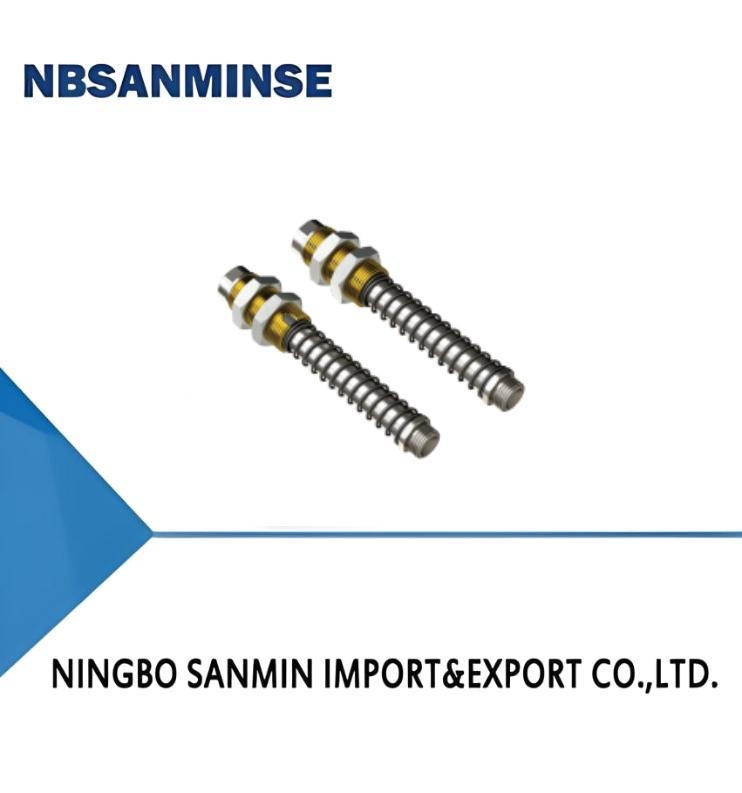

Compensador de nível de carga pesada da série PSPH

Imagem Grande : Compensador de nível de carga pesada da série PSPH

Detalhes do produto:

Lugar de origem:	China
Marca:	NBSANMINSE
Certificação:	ISO9001
Número do modelo:	PSPH-E25G2M-M20

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	10pcs
Preço:	Negociável
Detalhes da embalagem:	caixa
Tempo de entrega:	5-30days
Termos de pagamento:	L/c, t/t
Habilidade da fonte:	10000PCS

Contato

Compensador de nível de carga pesada da série PSPH

descrição

Tipo do amortecedor:	E - Primavera externa	Traço tampão:	25
Tipo rotativo:	Nilo - Rotação vertical	Copo da sução:	G2M - G1/4 fios machos
Fios de montagem:	M20 - M20×1.5
Destacar:	compensador de nível pneumático para serviço pesado , válvula solenóide série PSPH , válvula de controle de nível pneumático industrial

Características

◇ Uma caixa sem óleo, resistente ao desgaste, está instalada na manga do guia

◇ Primavera de amortecimento externa de uso pesado

◇ Tipo não rotativo pode ser selecionado

◇ Existem várias especificações de curso do tampão

◇ Adequado para condições de trabalho pesadas

Vantagens

◇ Reduzir o desgaste do produto, melhorar a vida útil dos produtos e

reduzir o ruído

◇ Adequado para peças de trabalho com superfície irregular e de trabalho

Condições que necessitam de compensação de altura

◇ Adequado para posicionar com precisão a caneca de sucção oval

◇ Adequado para várias condições de trabalho

Aplicações

◇ Adequado para manusear peças com diferença de altura

◇ Adequado para condições de trabalho que exijam absorção de choques

ao manipular objetos

◇ Adequado para condições de trabalho de curta duração

e manuseio rápido

◇ O compensador de nível não giratório é adequado para o vaso de sucção oval

◇ Especialmente adequado para manuseio na indústria automotiva

Estrutura

◇ (1) Conexão do gerador de vácuo

◇ (2) Mancha de guia

◇ (3) Amêndoa de montagem

◇ (4) Bastão de guia

◇ (5) Conexão do vaso de sucção

PSPH - E 25 R G3M - M30
①②③④⑤⑥
1Série	2Buffer Tipo	3Corrida de amortecimento	4 Tipo rotativo	5 Conexão de vaso de sucção	6MontagemFios
PSPH	E-Extemal Primavera	25	Rotação zero-vertical	Fios G2M-G1/4masculinos	M20-M20×1.5
		50	R-Vertical não rotativo	Fios G3M-G3/8masculinos	M30-M30×1.5
		75		G4M-G1/2fios machos
		90

Seleção
Modelo/fios de ligação
G2M	RG2M	G3M	RG3M	G4M	RG4M
PSPH-E25G2M-M20	PSPH-E25RG2M-M20	PSPH-E25G3M-M30	PSPH-E25RG3M-M30	PSPH-E25G4M-M30	PSPH-E25RG4M-M30
PSPH-E50G2M-M20	PSPH-E50RG2M-M20	PSPH-E50G3M-M30	PSPH-E50RG3M-M30	PSPH-E50G4M-M30	PSPH-E50RG4M-M30
PSPH-E75G2M-M20 PSPH-E90G2M-M20	P5PH-E75RG2M-M20 P5PH-E90RG2M-M20	PSPH-E75G3M-M30	PSPH-E75RG3M-M30	PSPH-E75G4M-M30	PSPH-E75RG4M-M30
		PSPH-E90G3M-M30	PSPH-E90RG3MM30	PSPH-E90G4M-M30	PSPH-E90RG4M-M30

Parâmetros técnicos
Modelo	Força de pretensão (1) N	Força elástica (2)N	Carga vertical (3) N	Temperatura de funcionamento °C	Peso g
PSPH-E25 ((R) G2M-M20	7.5	15.8	2,400	0~80	148
PSPH-E50 ((R) G2M-M20	14.4	20	2,400	0~80	174
PSPH-E75 ((R) G2M-M20	6	16	2,400	0~80	198
PSPH-E90 ((R) G2M-M20	6	15.7	1,500	0~80	210
PSPH-E25 ((R) G3M-M30	19.4	73	4,800	0~80	408
PSPH-E50 ((R) G3M-M30	24.7	78.5	4,800	0~80	483
PSPH-E75 ((R) G3M-M30	39	79.6	4,800	0~80	561
PSPH-E90 ((R) G3M-M30	26.4	74.5	4,800	0~80	580
PSPH-E25 ((R) G4M-M30	19.4	73	4,800	0~80	408
PSPH-E50 ((R) G4M-M30	24.7	78.5	4,800	0~80	483
PSPH-E75R) G4M-M30	39	79.6	4,800	0~80	561
PSPH-E90 ((R) G4M-M30	26.4	74.5	4,800	0~80	580

◇ Nota: 1. A força de pretensão é a força elástica da mola quando a mola é comprimida no estado natural

2A força elástica é a força elástica da mola quando o compensador de nível é comprimido em 50% de curso, sugere-se que o comprimido de trabalho real

O curso do compensador de nível não deve exceder 50% do curso máximo comprimido

3A carga vertical refere-se à tensão vertical máxima que o compensador de nível pode suportar em estado estático.

4Quando o compensador de nível é instalado horizontalmente, a peça produz gravidade perpendicular à direcção do compensador de nível,

Se a gravidade for maior do que a faixa de carga horizontal, a mola pode ficar presa
