Casa ProdutosPneumático válvula solenóideCompensador de nível de carga pesada de dupla mola da série PSPD

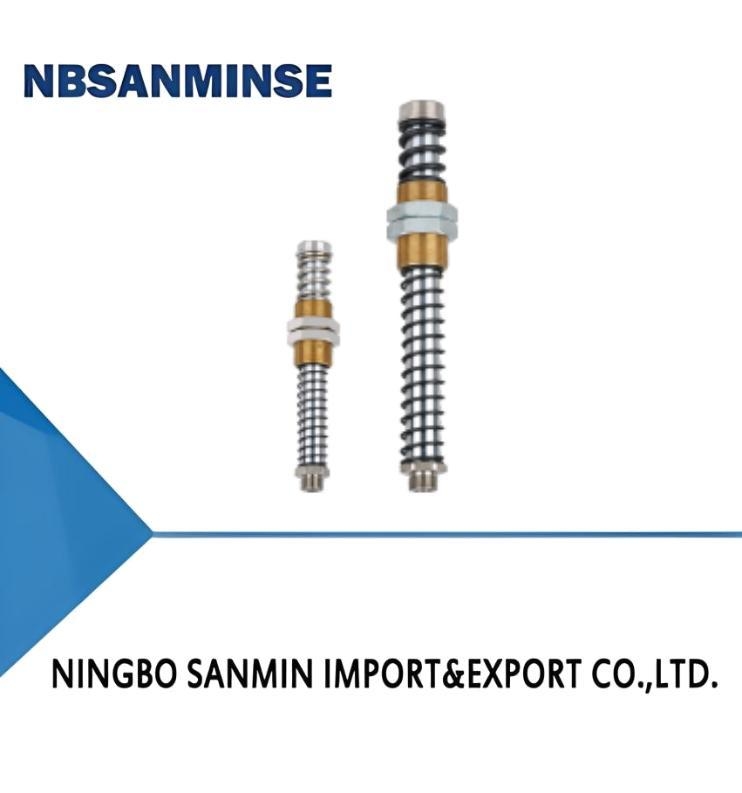

PSPD Series Double Springs Heavy-duty Level Compensator
PSPD Series Double Springs Heavy-duty Level Compensator
contacto

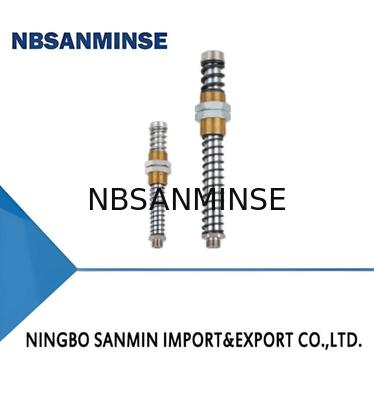

Compensador de nível de carga pesada de dupla mola da série PSPD

Minimum Order Quantity : 100PCS Packaging Details : Plastic bag
Delivery Time : 5-30days Supply Ability : 10000PCS
Place of Origin: CHINA Marca: NBSANMINSE
Model Number: PSPD-E25G2M-M20

Informação detalhada
Pretightening force(1) N: 8.6 Elastic force(2) N: 16.8
Vertical load(3) N: 2400 Working temperature ℃: 0~80
Weight g: 181

Descrição de produto

Características
● Bucha sem óleo e resistente ao desgaste é construída na manga guia
● Com molas de amortecimento duplas
● Tipo não rotativo pode ser selecionado
● Várias especificações de curso de amortecimento estão disponíveis
Vantagens
● Reduzir o desgaste do produto, melhorar a vida útil dos produtos
e reduzir o ruído
● Contato flexível com peças frágeis, compensar a altura
diferença das peças
● Adequado para posicionamento preciso da ventosa oval
● Adequado para várias condições de trabalho
Aplicações
● Adequado para manusear peças pesadas, como chapas de aço
● Adequado para as condições de trabalho que precisam de contato flexível
e absorção de choque ao transportar objetos, como vidro
● Adequado para uso em ambientes agressivos
● O compensador de nível não rotativo é adequado para ventosa oval
● A estrutura de amortecimento de mola dupla pode evitar o impacto no
extremidade da haste de suporte ao manusear a peça e virá-la
Compensador de nível de carga pesada de dupla mola da série PSPD 0
Estrutura
● (1) Valigação do gerador de vácuo
● (2) Mola
● (3) Porca de montagem
● (4) Manga guia
● (5) Mola
● (6) Conexão da ventosa
Compensador de nível de carga pesada de dupla mola da série PSPD 1
PSPD   -E   25   R   G3M   -M30
①      ②        ③      ④      ⑤      ⑥
①Série ②Tipo de amortecedor ③Curso do amortecedor ④Tipo rotativo ⑤Conexão da ventosa ⑥Rosca de montagem
   P5PD E-Mola externa 25  Nil-Rotativo vertical G2M-Rosca macho G1/4 M20-M20×1.5


50  R-Não rotativo vertical G3M-Rosca macho G3/8 M30-M30×1.5

90
G4M-Rosca macho G1/2
Seleção
   Modelo/Rosca de conexão
G2M RG2M G3M RG3M G4M  RG4M
PSPD-E25G2M-M20
PSPD-E50G2M-M20		 PSPH-E25RG2M-M20
PSPH-E50RG2M-M20		 PSPD-E25G3M-M30
PSPD-E50G3M-M30		 PSPD-E25RG3M-M30
PSPD-E50RG3M-M30		 PSPD-E25G4M-M30
PSPD-E50G4M-M30		  PSPD-E25RG4M-M30
 PSPD-E50RG4M-M30

PSPD-E90G3M-M30 PSPD-E90RG3M-M30 PSPD-E90G4M-M30  PSPD-E90RG4M-M30
Parâmetros  técnicos
 Modelo Força de pré-aperto(1)
N		 Força elástica(2)
N		 Carga vertical(3)
N		 Temperatura de trabalho
℃		   Peso
       g
 PSPD-E25(R)G2M-M20
 PSPD-E50(R)G2M-M20
 PSPD-E25(R)G3M-M30
 PSPD-E50(R)G3M-M30		 8.6
14.4		 16.821  2,400 0~80 181
2,400 0~80 207
24  74.5  4,800 0~80 507
7.5  61  4,800 0~80 600
 PSPD-E90(R)G3M-M30 25.2  73.7  4,800 0~80 754
 PSPD-E25(R)G4M-M30
 PSPD-E50(R)G4M-M30		 24  74.5  4,800 0~80 515
7.5  61  4,800 0~80 608
 PSPD-E90(R)G4M-M30 25.2  73.7  4,800 0~80 762
● Nota: 1. A força de pré-aperto é a força elástica da mola quando a mola é comprimida no estado natural
2. A força elástica é a força elástica da mola quando o compensador de nível é comprimido em 50% do curso, sugere-se que o curso de compressão de trabalho real do compensador de nível não exceda 50% do seu curso de compressão máximo
3. A carga vertical refere-se à tensão vertical máxima que o compensador de nível pode suportar em estado estático
4. Quando o compensador de nível é instalado horizontalmente, a peça produzirá gravidade perpendicular à direção do compensador de nível,
Se a gravidade for maior que a faixa de carga horizontal, a mola pode ficar presa
