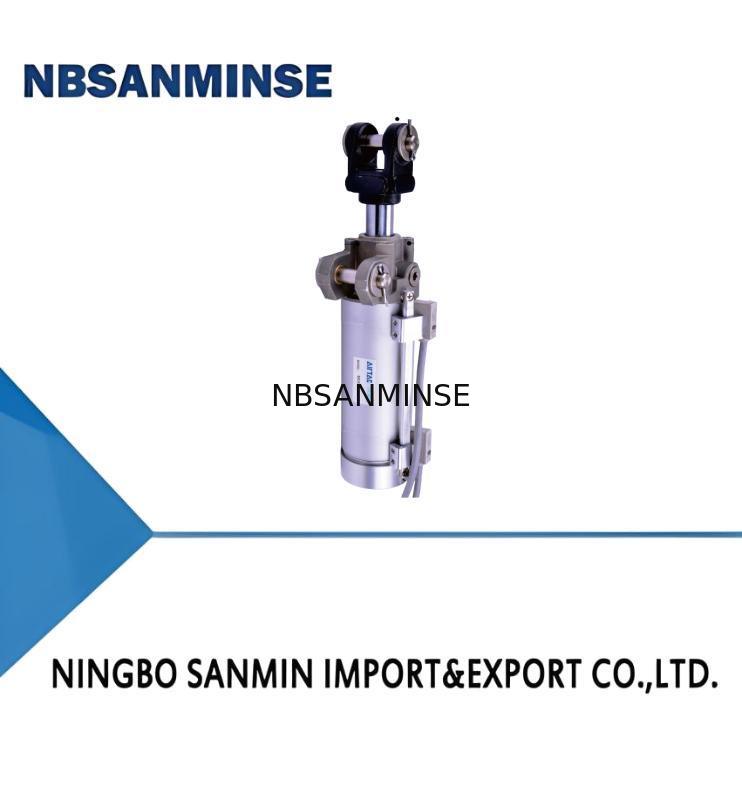

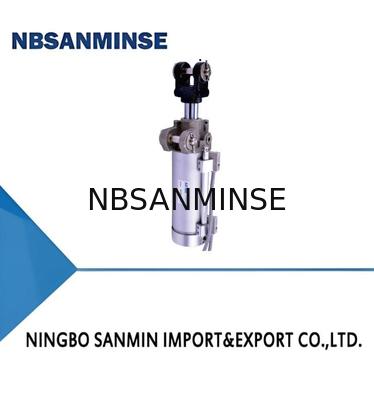

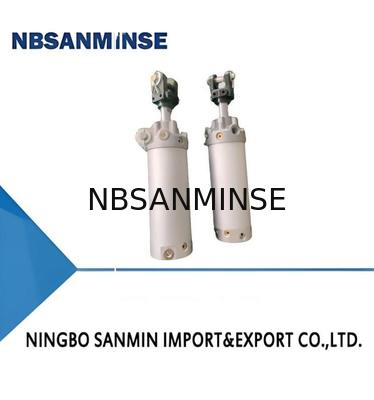

Compensador de nível de carga pesada de dupla mola da série PSPD
Pessoa de Contato : Ina Chen
Número de telefone : 0086-15168536055
Whatsapp : +8615168536055
Informação detalhada |
|||
Bore size(mm): | 40,50,63,80 | Standard stroke(mm): | 5075100125150 |
---|---|---|---|
Available stroke: | 150 | Installatsion type: | Double hinged-supports |
Descrição de produto
Design à prova de poeira e respingos de solda:
Há um anel raspador de poeira na tampa frontal,
e é firme e durável, o que pode evitar poeira e
respingos de solda quebrando os cilindros.
É mais confiável do que um capacete contra poeira.
Yknuckle está disponível:
Vários tipos de interruptores de sensor estão disponíveis.
1. O sensor antimagnético deve ser usado com o
suporte antimagnético. Para detalhes, consulte a página P335.
2. Sensores comuns (DMSG/EMSG, CMSG) devem ser usados com
o suporte do sensor (F-MCK40G). Consulte os sensores comuns
para obter detalhes sobre o sensor DMSG/EMSG e CMSG. Os sensores correspondentes
os suportes precisam ser encomendados separadamente. O método de pedido e o método de instalação são os seguintes:
Diâmetro tamanho |
Haste tamanho |
Atuação tipo | Pressão de operação (MPa) | ||||||||
0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | ||||
40 | 20 | Duplo ação |
Lado de empurrar | 125.6 | 251.2 | 376.8 | 502.4 | 628.0 | 753.6 | 879.2 | 1004.8 |
Lado de puxar | 94.2 | 188.4 | 282.6 | 376.8 | 471.0 | 565.2 | 659.4 | 753.6 | |||
50 | 20 | Duplo ação |
Lado de empurrar | 196.3 | 392.6 | 588.9 | 785.2 | 981.5 | 1177.8 | 1374.1 | 1570.4 |
Lado de puxar | 164.9 | 329.8 | 494.7 | 659.6 | 824.5 | 989.4 | 1154.3 | 1319.2 | |||
63 | 20 | Duplo ação |
Lado de empurrar | 311.7 | 623.4 | 935.1 | 1246.8 | 1558.5 | 1870.2 | 2181.9 | 2493.6 |
Lado de puxar | 280.3 | 560.6 | 840.9 | 1121.2 | 1401.5 | 1681.8 | 1962.1 | 2242.4 | |||
80 | 25 | Duplo ação |
Lado de empurrar | 502.6 | 1005.2 | 1507.8 | 2010.4 | 2513.0 | 3015.6 | 3518.2 | 4020.8 |
Lado de puxar | 453.6 | 907.2 | 1360.8 | 1814.4 | 2268.0 | 2721.6 | 3175.2 | 3628.8 |
Instalação e aplicação
1. Em situações normais, como: embalagem de bordas, instalação, teste de gabarito... e assim por diante. O cilindro padrão é sugerido.
2. Em caso de campo magnético alto gerado pela soldagem nas proximidades, o cilindro de fixação de soldagem antimagnético deve ser usado e o interruptor de sensor antimagnético correspondente deve ser combinado.
3. Antes de conectar o cilindro, a poeira deve ser eliminada para evitar que entre no cilindro.
4. O meio usado pelo cilindro deve ser filtrado para 40μm ou menos.
5. Em ambiente de alta temperatura, o cilindro de resistência a alta temperatura deve ser selecionado. A medida anticongelante deve ser adotada em ambiente de baixa temperatura para evitar o congelamento da água no cilindro.
6. Se o cilindro não for usado por muito tempo, por favor, anuncie a superfície para enferrujar. As portas de entrada e saída devem ter tampas antipoeira e também espalhar o óleo para evitar enferrujar
Exemplos de aplicação
Especificação
Diâmetro tamanho (mm) | 40 | 50 | 63 | 80 |
Tipo de ação | Dupla ação | |||
Fluido | Ar (a ser filtrado por elemento filtrante de 40μm) | |||
Pressão de operação | 0.15~1.0MPa (22~145psi) | |||
Pressão de prova | 1.5MPa (215psi) | |||
Temperatura | -20~70℃ | |||
Faixa de velocidade | 50~500mm/s | |||
Tipo de amortecimento | Amortecimento variável para tampa traseira ou tampa frontal (opcional) | |||
Válvula de controle de velocidade | Configuração padrão para tampas | |||
Lubrificação | Não é necessário | |||
Tipo de instalação | Suportes de dobradiça dupla | |||
Tamanho da porta [Nota1] | 1/4" | 3/8" |
Característica do produto
1. É adequado para oficinas que fazem soldagem automatizada.
2. Há um anel raspador de poeira na tampa frontal, e é firme e durável, o que pode evitar poeira e
respingos de solda quebrando os cilindros. É mais confiável do que um capacete contra poeira.
3. Ele se adapta ao ambiente de trabalho onde há um forte campo magnético, se ele usa
o interruptor do sensor que é com forte ímã e anti-forte campo magnético.
4. A interface de entrada é opcional em três lados; o ajuste do buffer e o ajuste do limite de velocidade são embutidos.
5. Vários tipos de interruptores de sensor estão disponíveis.
[Nota1] Em um campo magnético poderoso, o interruptor do sensor para alto ímã deve ser combinado. Consulte a página 335 para obter a opção.
Estrutura interna e material das principais peças
ItemDiâmetro tamanho | 40 | 50 | 63 | |
A | 162 | 165 | 167 | |
AC | 59 | 65 | 67 | |
AE | 20 | 22 | 23 | |
C | 76 | 80 | 87 | |
D | 84 | 87 | 89 | |
E | 47 | 57 | 70 | |
M | 52 | 60 | 74 | |
N (Número de furos) |
Amortecimento variável para tampa traseira e frontal |
6 | 6 | 6 |
Amortecimento variável para tampa traseira |
2 | 2 | 2 | |
P (Porta de entrada e saída) | 1/4" | |||
PA | 20 | 19 | 19 | |
PB | 9 | 9.5 | 9.5 |
temTipo | DS1-69AM |
Lógica do interruptor | Transistor sem contato, tipo normalmente aberto |
Tipo de sensor | Transistor, duas linhas, não polaridade |
Tensão de operação (V) | 10~30V/DC |
Máx. Corrente de comutação | 100mA máx. |
Classificação de comutação (W) | 3W máx. |
Corrente antimagnética | AC17000A |
Queda de tensão | 4.8V máx. @100mA DC |
Corrente de fuga | 0.6mA máx. @30V DC |
Mín. corrente de trabalho | 3mA mín. |
Indicador | Faixa estável: LED verde; Faixa não estável: LED vermelho |
Cabo | 中5.3/0.5SQ×2C×3m/resistente a óleo, retardador de chama, flexão/PVC de molho |
Sensibilidade | 30~40 Gauss |
Máx. Frequência | 8Hz |
Faixa de temperatura | -10~70℃ |
Choque | 50m/s² |
Vibração | 9m/s² |
Proteção | IP67 (EN60529) |
Circuito de proteção | Transistor sem contato, supressão de surto |
Grau de retardamento de fogo | UL94-V0 |
