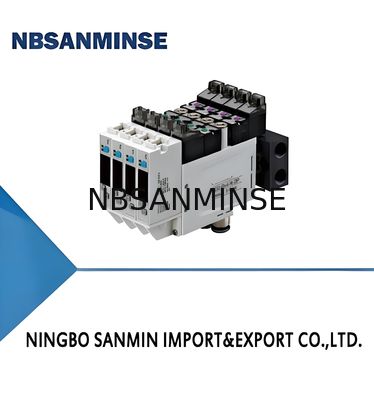

AZQ Series Mini Integrated Vacuum Generator

contacto

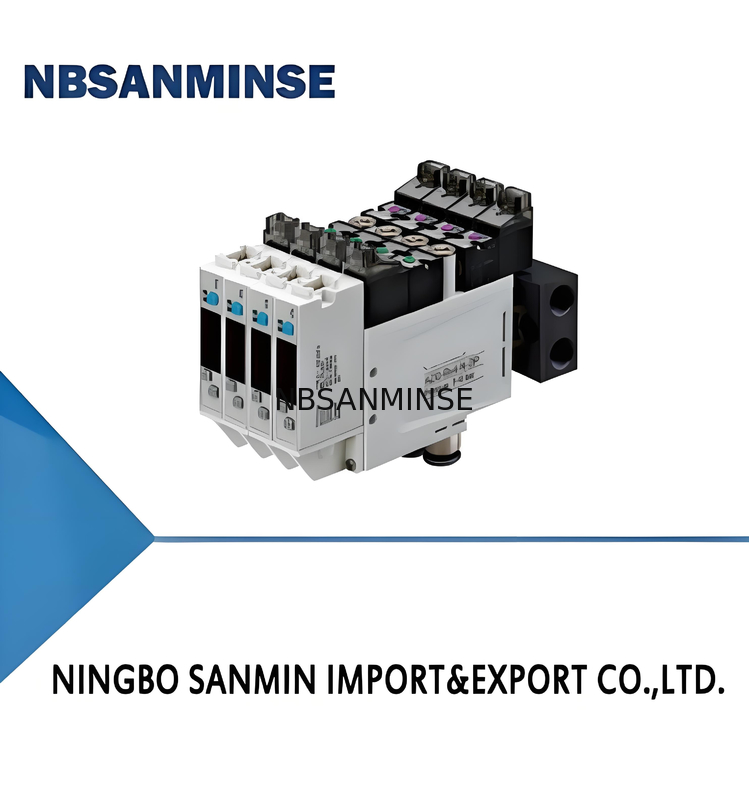

Mini gerador de vácuo integrado da série AZQ

Minimum Order Quantity :	100PCS	Packaging Details :	Plastic bag
Delivery Time :	5-30days	Supply Ability :	10000PCS

Place of Origin:	CHINA	Marca:	NBSANMINSE
Model Number:	AZQ-X

Informação detalhada
Specifications:	X - High vacuum level type	Air supply pressure range bar:	3.0~6.0
Max. vacuum level -kPa:	91	Max. vacuum flow NL/min:	12
Air consumption NL/min:	8.2

Descrição de produto

Características

◆ Design multi-bocal

◆ Tamanho pequeno e leve. O volume é de 43,5cm³

◆ Fornecimento de ar centralizado

◆ Sem ruído (tipo bomba de vácuo)

◆ Com interruptor de pressão de vácuo digital

Vantagens

◆ O dispositivo é compacto e pode ser instalado diretamente no sistema de manuseio

◆ Instalação simples, pode ser instalado diretamente na caixa de distribuição

◆ O tipo bomba de vácuo é adequado para o sistema de estação de vácuo centralizado

Aplicações

◆ Produção e monitoramento de vácuo em sistemas de automação

◆ Para aplicações de manuseio robótico e eixos lineares

◆ Aplicações de pick and place com tempo muito curto

◆ Usado para sistemas que exigem manuseio dinâmico de peças de trabalho

e com espaço limitado

◆ Geralmente usado para manusear peças pequenas em sistemas totalmente automatizados

Sem tipo de fonte de vácuo

(Tipo bomba de vácuo)

◆(1) Válvula de liberação de vácuo

◆(2) Válvula de ajuste de liberação de vácuo

◆(3) Válvula de fornecimento de vácuo

◆(4) Interruptor de pressão de vácuo

◆(5) Porta de fornecimento de ar

◆(6) Conector da bomba de vácuo

◆(7) Porta de vácuo

Com tipo de fonte de vácuo

(Tipo gerador de vácuo)

◆(1) Válvula de liberação de vácuo

◆(2) Válvula de ajuste de liberação de vácuo

◆(3) Válvula de fornecimento de vácuo

◆(4) Interruptor de pressão de vácuo

◆(5) Porta de fornecimento de ar

◆(6) Porta de exaustão

◆(7) Porta de vácuo

Como encomendar

AZQ - T × 8 - N - DP
① ② ③ ④ ⑤

①Série

②Especificações

③Pilha

④Interruptor de vácuo

⑤Ar 12-24V DC±10%, RIPPLE(P-P)10% ou menos

Tipo de nível de vácuo X-Alto

Nil - Corpo único

N - Saída 2NPN + 1 saída analógica (1~5V)

Nil - Fornecimento de ar individual

T - Tipo de grande fluxo

P - Saída 2PNP + 1 saída analógica (1~5V)

DP - Fornecimento de ar centralizado

B - Tipo bomba de vácuo

◆Nota: 1. Recomenda-se instalar um filtro de ar com uma precisão de filtração de 5um ou menos para o fornecimento de ar de pressão positiva do gerador de vácuo

(sem a necessidade de um filtro de névoa de óleo)

2. Para o tipo bomba de vácuo, a quantidade de pilha recomendada é 6 unidades. A vazão máxima de vácuo diminuirá se houver pilha Bx7

e Bx8. Consulte os seguintes parâmetros:

31NL/min é o fluxo máximo permitido de uma única pilha de AZQ-Bx7

28NL/min é o fluxo máximo permitido de uma única pilha de AZQ-Bx8

Parâmetros técnicos

Modelo

Fornecimento de ar
faixa de pressão
bar

Nominal
ar 12-24V DC±10%, RIPPLE(P-P)10% ou menos Gás geral
bar

Máx.
vácuo nível
-kPa

Máx.
vácuo fluxo
NL/min

Ar
carga)
NL/min

Ruído
dB(A)

Peso
g

Recom
Fornecimento de ar
porta P

mendado
Vácuo
porta V

mangueira dia. (mm)
Vácuo bomba
IPconector

AZQ-X

3.0~6.0

64~70

AZQ-T

3.0~6.0

64~70

AZQ-B

3.0~6.0

35(Nota)

◆ Nota: 35NL/min é o fluxo máximo permitido de uma única pilha de AZQ-Bx6

Vazão de vácuo (NL/min) em diferentes níveis de vácuo (-kPa)

Modelo	Ar 12-24V DC±10%, RIPPLE(P-P)10% ou menos Gás geral bar	Ar carga) NL/min	0	10	20	IP30	40	50	60	70	80	90	Máx. vácuo nível -kPa
AZQ-X	5.0	8.2	1216	9.5 14.5	6.4 10.7	IP5.6 IP9.1	5.1 8.0	4.4 6.7	3.2 4.8	2.1 2.8	0.9 一		90
AZQ-T	4.5	15.5											84

Tempo de evacuação (s/L) para atingir diferentes níveis de vácuo (-kPa)

Modelo	Ar 12-24V DC±10%, RIPPLE(P-P)10% ou menos Gás geral bar	Ar carga) NL/min	10	20	30	40	50	60	70	80	90	Máx. vácuo nível -kPa
AZQ-X	5.0	8.2	0.49	1.37	2.90	4.70	6.98	10.03	14.90	23.20	59.52	90
AZQ-T	4.5	15.5	0.34	0.76	1.51	2.40	3.76	5.61	8.94	16.86		84

Parâmetros técnicos - Interruptor de pressão

Modelo ZPDC-□
Faixa de pressão Prova		Configuração
faixa de pressão Gás geral Prova		pressão
500kPa Gás geral		Ar, gás não corrosivo e não inflamável
Energia		fornecimento
tensão 12-24V DC±10%, RIPPLE(P-P)10% ou menos Isolamento		consumo
≤40mA (Sem carga)		Saída do interruptor Modo de saída
Saída de coletor aberto 2NPN ou 2PNP + saída analógica linear de 1~5V Máx. Corrente de carga		125mA
Máx. tensão de alimentação		30V DC (NPN) 24V DC (PNP)
Residual		tensão
≤1,5V Isolamento		tempo
≤2,5ms (função anti-vibração 25ms, 100ms, 250ms, 500ms, 1000ms, 1500ms selecionável)		Saída
		curto
circuito proteção Sim Repetibilidade		±0,2%F.S. ±1 dígito
Exibição		Visor de 36LED7segmentos (Vermelho) (Taxa de amostragem: 5 vezes/seg)
Indicador		precisão
±2%F.S. ±1 dígito À temperatura ambiente: 25±3℃ Interruptor		LIGADO
indicador OUT1: Verde/OUT2: Vermelho		Ambiental
IPresistência IPTemperatura	GrauIP40Ambiental	faixa de temperatura
Operação: 0~50℃ Suportar		tensão
1000VAC em 1 minuto (entre a caixa e o fio condutor) Isolamento		resistência
50MΩ min. (a 500V DC, entre a caixa e o fio condutor) Temperatura		característica
±2%F.S. (na faixa de temperatura de 0~50℃) Fio condutor		Cabo de PVC à prova de óleo (0,15mm²)
Diagramas de fiação do circuito de saída Dimensões do fornecimento de ar centralizado (mm)		Dimensões (mm)
