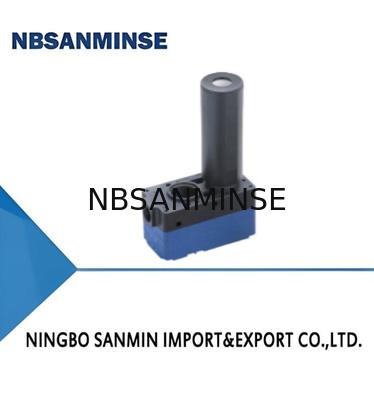

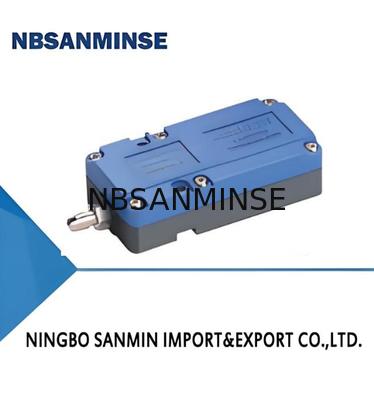

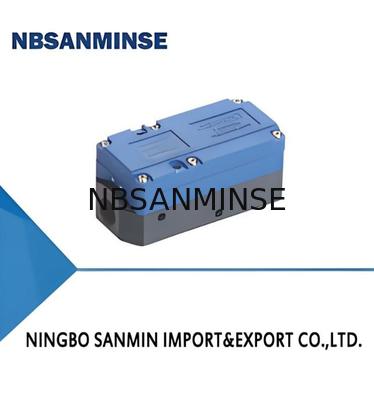

Mini gerador de vácuo da série ABM/ABX

Mini gerador de vácuo da série ABM/ABX
ABM/ABX Series Mini Vacuum Generator
Mini gerador de vácuo da série ABM/ABX Mini gerador de vácuo da série ABM/ABX Mini gerador de vácuo da série ABM/ABX Mini gerador de vácuo da série ABM/ABX

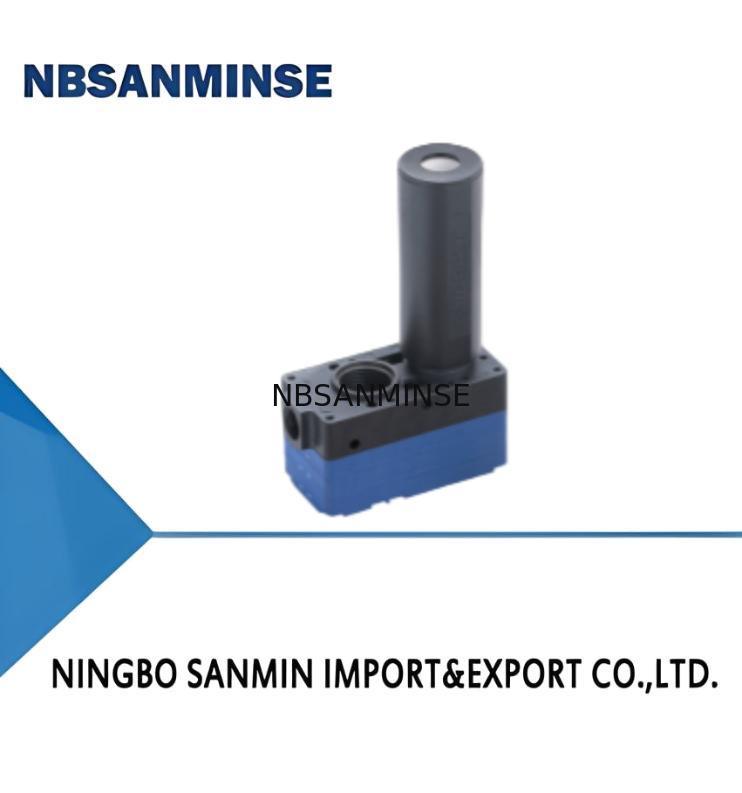

Imagem Grande :  Mini gerador de vácuo da série ABM/ABX

Detalhes do produto:
Lugar de origem: China
Marca: NBSANMINSE
Certificação: ISO9001
Número do modelo: ABM5,ABX5
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 10pcs
Preço: Negotiate
Detalhes da embalagem: Caixa
Tempo de entrega: 5-30days
Termos de pagamento: L/c, t/t
Habilidade da fonte: 10000PCS
Contato

Mini gerador de vácuo da série ABM/ABX

descrição
Faixa de pressão de alimentação de ar bar: 4.5 a 6.0 Nível máximo de vácuo -kPa: 85
Fluxo máximo de vácuo NL/min: 35 ~ 37 Consumo de ar NL/min: 12 ~ 20
Nível de ruído dB (A): 50 ~ 65 Garantia: 1 ano
Destacar:

Mini gerador de vácuo da série ABM/ABX

,

Válvula solenoide pneumática com garantia

,

mini gerador de vácuo para uso industrial

Características
◇ Projeto de bocal com economia de energia
◇ Pequeno tamanho, leve peso, pode ser ligado diretamente ao vaso de sucção
◇ Existem diversas especificações de portos de aviação ((A, NA,B,NB,C,NC)
◇ O silenciador interno e externo são opcionais
Vantagens
◇ Pode produzir mais vazão se consumir menos ar
◇ Para ocasiões com espaço e peso de instalação limitados
◇ As especificações de ligação de porta adequadas podem ser selecionadas de acordo com o
Requisitos no local
◇ Pode satisfazer diferentes requisitos de fluxo de vácuo em diferentes trabalhos
Condições
◇ Reduzir muito o ruído do produto
Aplicações
◇ Gerador de vácuo universal, amplamente utilizado em todos os tipos de sistemas de vácuo
◇ Adequado para manuseio de chapas metálicas, máquinas de embalagem, moldagem por injeção
e do campo da tecnologia robótica industrial
Mini gerador de vácuo da série ABM/ABX 0
Estrutura
◇ (1)APorto de abastecimento
◇ (2)VAquum porto
◇ (3)EPorto de Xhaust
◇(4)Filtro de vácuo
◇ (5)Silenciador
Mini gerador de vácuo da série ABM/ABX 1
Como pedir
ABM    10    - B-F
①     ②     ③    ④
1Série Especificações   Conexão de porto   4Selagem
ABM-Universaltype ((-85kPa) 5    A NA   Nilo-Default, NBR
ABX-Tipo de nível de vácuo elevado ((-92kPa) 10    B NB   F - Borracha fluorada
20    C NC   E-EPDM
30    (ver quadro 1)
Tabela de ligação de porta1
Porto ligação Ar fornecimento Porto Vazio Porto Fusão Porto Aplicável vácuo gerador
  A M5-φ6 G1/8 Interno Silenciador ABM5,10      ABX5,10
  NA M5 -φ6 NPSF1/8 Silenciador interno ABM5,10      ABX5,10
  B G1/8 G3/8 Silenciador interno ABM5,10,20,30 ABX5,10,20,30
  Nota: NPSF1/8 NPSF3/8 Silenciador interno ABM5,10,20,30 ABX5,10,20,30
  C G1/8 G3/8 Silenciador externo ABM5,10,20,30 ABX5,10,20,30
  NC NPSF1/8 NPSF3/8 Silenciador externo ABM5,10,20,30 ABX5,10,20,30
Seleção-ABM
  Modelo/
  Especificações		 A NA B Nota: C NC
  ABM5-□ ABM5-A ABM5-NA ABM5-B ABM5-NB ABM5-C ABM5-NC
  ABM10-□ ABM10-A ABM10-NA ABM10-B ABM10-NB ABM10-C ABM10-NC
  ABM20-□ - - ABM20-B ABM20-NB ABM20-C ABM20-NC
  ABM30-□ - - ABM30-B ABM30-NB ABM30-C ABM30-NC
Seleção-ABX
  Modelo/
  Especificações		 A NA B Nota: C NC
  ABX5-□ ABX5-A ABX5-NA ABX5-B ABX5-NB ABX5-C ABX5-NC
  ABX10-□ ABX10-A ABX10-NA ABX10-B ABX10-NB ABX10-C ABX10-NC
  ABX20-□ - - ABX20-B ABX20-NB ABX20-C ABX20-NC
  ABX30-□ - - ABX30-B ABX30-NB ABX30-C ABX30-NC
Parâmetros técnicos-ABM
Modelo Ar fornecimento
pressão Distância
barras		          Max. - O quê?
vácuo  nível
         - kPa		          Max. - O quê?
  vácuo  fluxo
      NL/min		 Ar
Consumo
NL/min		 Ruído
nível
dB ((A)		 Trabalho
temperatura
°C		 Recomendação
Ar fornecimento Portão		 Mini gerador de vácuo da série ABM/ABX 2Mini gerador de vácuo da série ABM/ABX 3Mini gerador de vácuo da série ABM/ABX 4remendado Hospícios  dia
Vazio  Portão V
ABM5 4.5 a 6.0 85  35 ~ 37 12 ~ 20 50 ~ 65 -20 a 80 φ6 φ8
ABM10 4.5 a 6.0 85  70 ~ 75 28 ~ 42 55 ~ 68 -20 a 80 φ6 φ10
ABM20 4.5 a 6.0 85  141~150 55 ~ 85 60~68 -20 a 80 φ8 φ12
ABM30 4.5 a 6.0 85  175 ~ 220 87~125 60~68 -20 a 80 φ10 φ12

Parâmetros técnicos-ABX
Modelo Ar  fornecimento
pressão  Distância
barras		 Max. - O quê?
vácuo  nível
- kPa		 Max. - O quê?
fluxo de vácuo
NL/min		           Ar
Consumo
        NL/min		 Ruído
nível
dB ((A)		 Trabalho
temperatura
°C		 Porto de abastecimento Recomendação
ArDia da mangueira reparada.
mm
Vazio    Portão V
ABX5 4.5 a 6.0 92  30 ~ 32 18 a 22 anos 50 ~ 65 -20 a 80 φ6 φ 8
ABX10 4.5 a 6.0 92  52 a 63 31 ~ 40 55 ~ 68 -20 a 80 φ6 φ10
ABX20 4.5 a 6.0 92  110~125 79~89 60~69 -20 a 80 φ8 φ12
ABX30 4.5 a 6.0 92  180~185 128~137 60~69 -20 a 80 φ10 φ12
◇ Nota: A pressão máxima do ar é de 7,0 bar
Fluxo de vácuo ((NL/min) em diferentes níveis de vácuo ((-kPa)
Modelo Ar fornecimento
pressão
     barras		 Ar
Consumo
NL/min		 0  10  20  30  40  50  60  70  80  Max. - O quê?
vácuo nível
- kPa
ABM5 4.5  12  35.0  20.5  12.0  10.5  8.5  6.5  4.5  2.5  0.8  85
ABM10 4.5  28  70.0  40.5  25.0  21.0  18.0  14.0  9.5  5.0  1.3  85
ABM20 4.5  55  141.0  77.0  45.0  39.5  29.5  25.0  17.5  12.0  3.0  85
ABM30 4.5  87  175.0  105.0  70.0  63.0  53.0  40.0  26.0  14.0  6.5  85
ABM5 6.0  20  37.0  25.0  15.5  12.0  8.0  6.0  4.0  2.7  0.6  85
ABM10 6.0  42  75.0  55.0  27.0  20.0  18.0  12.0  9.0  5.0  2.0  85
ABM20 6.0  85  150.0  100.0  55.0  38.0  30.0  24.0  16.0  11.0  3.2  85
ABM30 6.0  125  220.0  150.0  81.0  65.0  50.0  38.0  27.0  18.0  5.0  85
Mini gerador de vácuo da série ABM/ABX 5
Tempo de evacuação ((s/L) para atingir diferentes níveis de vácuo ((-kPa)
Modelo Fornecimento de ar
pressão
       barras		 Ar
Consumo
NL/min		 10  20  30  40  50  60  70  80  Max. - O quê?
vácuo  nível
- kPa
ABM5 4.5  12  0.11  0.42  0.95  1.66  2.50  3.65  5.25  7.89  85
ABM10 4.5  28  0.08  0.20  0.44  0.80  1.24  1.80  2.55  3.80  85
ABM20 4.5  55  0.04  0.12  0.23  0.41  0.65  0.93  1.33  2.03  85
ABM30 4.5  87  0.03  0.09  0.16  0.27  0.43  0.66  0.95  1.43  85
ABM5 6.0  20  0.13  0.51  1.15  1.93  2.87  4.09  5.84  10.46  85
ABM10 6.0  42  0.03  0.23  0.53  0.92  1.37  1.95  2.77  4.62  85
ABM20 6.0  85  0.02  0.15  0.28  0.46  0.71  1.02  1.48  2.55  85
ABM30 6.0  125  0.02  0.08  0.14  0.31  0.49  0.69  1.02  1.75  85
Mini gerador de vácuo da série ABM/ABX 6
Fluxo de vácuo ((NL/min) em diferentes níveis de vácuo ((-kPa)
Modelo Ar fornecimento
pressão
barras		 Ar
Consumo
NL/min		 0  10  20  30  40  50  60  70  80  90  Max. - O quê?
vácuo  nível
- kPa
ABX5 4.5  18  30.0  13.0  7.5  7.0  6.0  5.0  4.0  3.2  1.8  0.4  92
ABX10 4.5  31  52.0  240  18.0  15.0  13.0  10.5  8.0  6.0  2.5  0.8  92
ABX20 4.5  79  100.0  46.0  34.0  30.5  25.0  21.0  17.0  10.5  5.0  1.6  92
ABX30 5.0  128  180.0  95.0  55.0  45.5  40.5  30.5  25.0  19.0  11.5  3.0  92
ABX5 6.0  22  32.0  20.0  8.5  7.5  6.0  5.0  4.0  3.0  1.5  0.15  92
ABX10 6.0  40  63.0  36.0  18.0  16.0  12.5  10.5  8.5  6.0  3.5  0.5  92
ABX20 6.0  89  125.0  73.0  35.0  30.0  25.0  22.0  18.0  12.0  7.0  0.9  92
ABX30 6.0  137  185.0  103.0  51.0  46.0  38.0  31.0  25.0  19.0  12.0  1.8  92
Mini gerador de vácuo da série ABM/ABX 7
Tempo de evacuação ((s/L) para atingir diferentes níveis de vácuo ((-kPa)
Modelo Fornecimento de ar
  pressão
       barras		 Ar
Consumo
NL/min		 10  20  30  40  50  60  70  80  90  Max. - O quê?
vácuo nível
- kPa
ABX5 4.5  18  0.13  0.60  1.26  2.30  3.20  4.50  6.15  8.50  15.50  92
ABX10 4.5  31  011  0.30  0.65  1.10  1.55  2.15  2.85  4.70  10.20  92
ABX20 4.5  79  0.09  0.16  0.32  0.55  0.80  1.50  1.80  2.70  5.00  92
ABX30 5.0  128  0.06  0.12  0.23  0.36  0.53  0.76  1.10  1.60  2.90  92
ABX5 6.0  22  015  0.71  1.52  2.54  3.72  5.12  6.95  9.70  21.00  92
ABX10 6.0  40  0.09  0.32  0.71  1.18  1.74  2.40  3.26  4.55  10.20  92
ABX20 6.0  89  0.05  0.15  0.31  0.52  0.77  1.08  1.54  2.15  4.92  92
ABX30 6.0  137  0.03  0.13  0.23  0.38  0.58  0.82  1.11  1.54  3.00  92
Mini gerador de vácuo da série ABM/ABX 8
Dimensões ((mm)
Mini gerador de vácuo da série ABM/ABX 9
Ddimensões(mm)
Mini gerador de vácuo da série ABM/ABX 10
Kit de reparação
Mini gerador de vácuo da série ABM/ABX 11
