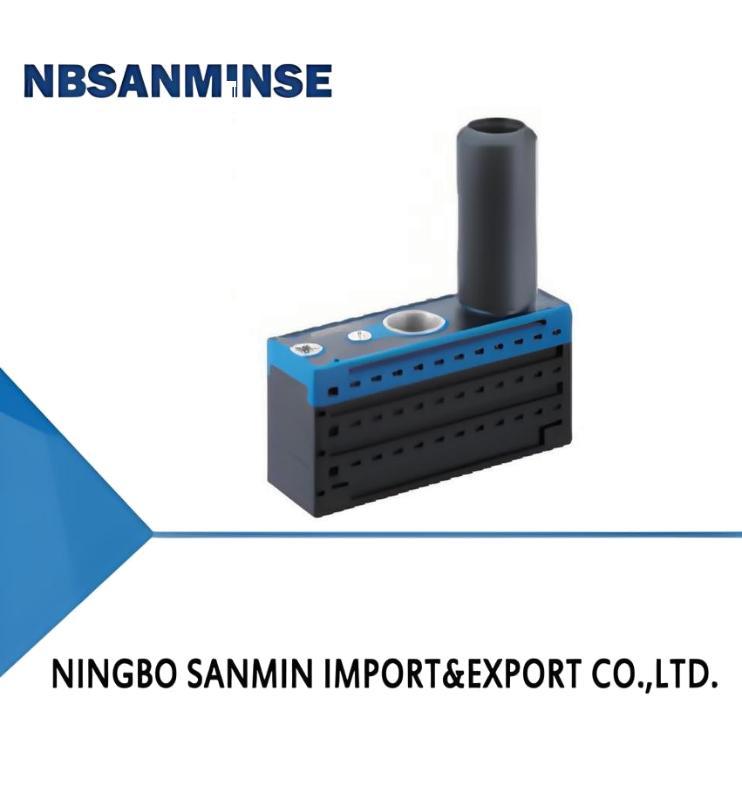

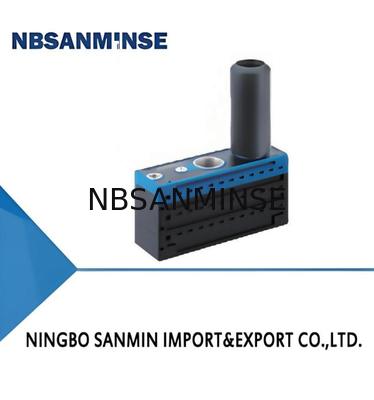

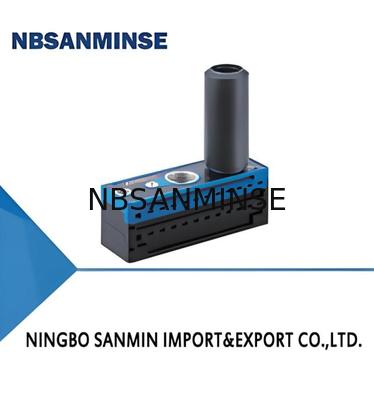

Gerador de Vácuo Multiestágio da Série AMC

Minimum Order Quantity :	100PCS	Packaging Details :	Plastic bag
Delivery Time :	5-30days	Supply Ability :	10000PCS

Place of Origin:	CHINA	Marca:	NBSANMINSE
Model Number:	AMC25L

Informação detalhada
Non-return valve:	V - With non-returnvalve	Air supply pressure bar:	6.0
Air consumption NL/min:	130	Max. vacuum flow NL/min:	360
Max. vacuum level -kPa:	75

Descrição de produto

Características

◇ Projeto de bocal de vários estágios de alta eficiência e poupança de energia

◇ Grande fluxo de vácuo

◇ Os cartuchos de vácuo internos podem ser empilhados

◇ Diferentes especificações da porta de abastecimento de ar e da porta de vácuo

◇ O dispositivo de controle de poupança de energia é opcional

Vantagens

◇ evacuação rápida em níveis baixos de vácuo, redução de custos e

encurtar o ciclo de trabalho

◇ Produzir um grande fluxo de vácuo para manusear peças porosas de forma rápida e segura

◇ Pode satisfazer diferentes requisitos de fluxo de vácuo em diferentes condições de trabalho

◇ Pode ser ligado com diferentes fios

◇ Poupa energia ao manipular peças herméticas

Aplicações

◇ O gerador de vácuo de vários estágios é adequado para manuseio

Cartões, materiais de embalagem e materiais porosos

◇ Usado em condições de trabalho que exigem grande vácuo

fluxo, velocidade de evacuação rápida e menor consumo de ar

Estrutura

◇ (1) Corpo principal

◇ (2) Medidor de vácuo

◇ (3) Silenciador

◇ (4)APorto de abastecimento

◇ (5)VAquum porto

◇ (6) Suporte de montagem tipo L

◇ (7) Sistema de poupança de energia ES

A.M. 25 L-AA - V-ES

① ② ③ ④ ⑤ ⑥

1Série

2Especificação

3 Desempenho

4Placa de ligação

5Válvula de não retorno

6Dispositivo de controlo

H-Alto nível de vácuo

Nulo-Default, sem

Nulo-Default, sem dispositivo de controlo

(-95 kPa)

válvula de não retorno

Sistema ES de poupança de energia

Fluxo de vácuo L-Grande

V - Com válvula de não retorno

(-75 kPa)

Especificações da placa de ligação

Conexão placa

Porto de abastecimento de ar ((")

) Vazio Porto (2)

Fusão Porto (3)

Aplicável vácuo gerador

AMC25,50

NPSF1/8

AMC25,50

AMC25,50,75,100

NPT1/4

NPT3/4

AMC25,50,75,100

AMC25,50,75,100,125,150

Eleção-L ((Tipos de fluxo de vácuo grande)

Modelo/
Especificações

AMC□L-AA

AMC25L-AA

AMC50L-AA

AMC□L-AA-V

AMC25L-AA-V

AMC50L-AA-V

AMC□L-AA-V-ES

AMC25L-AA-V-ES

AMC50L-AA-V-ES

AMC□L-BA

AMC25L-BA

AMC50L-BA

AMC□L-BA-V

AMC25L-BA-V

AMC50L-BA-V

AMC□L-CA

AMC25L-CA

AMC50L-CA

AMC75L-CA

AMC100L-CA

AMC□L-CA-V

AMC25L-CA-V

AMC50L-CA-V

AMC75L-CA-V

AMC100L-CA-V

AMC□L-CA-V-ES

AMC75L-CA-V-ES

AMC100L-CA-V-ES

AMC□L-DB

AMC25L-DB

AMC50L-DB

AMC75L-DB

AMC100L-DB

AMC□L-DB-V

AMC25L-DB-V

AMC50L-DB-V

AMC75L-DB-V

AMC100L-DB-V

AMC□L-CC

AMC25L-CC

AMC50L-CC

AMC75L-CC

AMC100L-CC

AMC125L-CC

AMC150L-CC

AMC□L-CC-V

AMC25L-CC-V

AMC50L-CC-V

AMC75L-CC-V

AMC100L-CC-V

AMC125L-CC-V

AMC150L-CC-V

AMC□L-CC-V-ES

AMC25L-CC-V-ES

AMC50L-CC-V-ES

AMC75L-CC-V-ES

AMC100L-CC-V-ES

AMC125L-CC-V-ES

AMC150L-CC-V-ES

Seleção-H (tipo de nível de vácuo elevado)
Modelo/ Especificações		25		50			75		100		125		150
AMC□H-AA		AMC25H-AA		AMC50H-AA
AMC□H-AA-V		AMC25H-AA-V		AMC50H-AA-V
AMC□H-AA-V-ES		AMC25H-AA-V-ES		AMC50H-AA-V-ES
AMC□H-BA		AMC25H-BA		AMC50H-BA
AMC□H-BA-V		AMC25H-BA-V		AMC50H-BA-V
AMC□H-CA		AMC25H-CA		AMC50H-CA			AMC75H-CA		AMC100H-CA
AMC□H-CA-V		AMC25H-CA-V		AMC50H-CA-V			AMC75H-CA-V		AMC100H-CA-V
AMC□H-CA-V-ES							AMC75H-CA-V-ES		AMC100H-CA-V-ES
AMC□H-DB		AMC25H-DB		AMC50H-DB			AMC75H-DB		AMC100H-DB
AMC□H-DB-V		AMC25H-DB-V		AMC50H-DB-V			AMC75H-DB-V		AMC100H-DB-V
AMC□H-CC		AMC25H-CC		AMC50H-CC			AMC75H-CC		AMC100H-CC		AMC125H-CC		AMC150H-CC
AMC□H-CC-V		AMC25H-CC-V		AMC50H-CC-V			AMC75H-CC-V		AMC100H-CC-V		AMC125H-CC-V		AMC150H-CC-V
AMC□H-CC-V-ES		AMC25H-CC-V-ES		AMC50H-CC-V-ES			AMC75H-CC-V-ES		AMC100H-CC-V-ES		AMC125H-CC-V-ES		AMC150H-CC-V-ES
Parâmetros técnicos
Modelo	Classificados ar fornecimento pressão barras		Max. - O quê? vácuo nível kPa	Max. - O quê? vácuo fluxo NL/min		Ar Consumo NL/min		Ruído Nível dB ((A)	Trabalho temperatura °C	Peso g	Vazio Câmara volume cm2	Re h Ai Soupy Portão		elogiado Ossos Diâmetro Vazio Portão V
AMC25L	6.0		75	360		130		63 ~ 68	-10-80	430	140	φ8		φ25
AMC50L	6.0		75	710		260		63 ~ 68	-10-80	435	140	φ8		φ25
AMC75L	6.0		75	1,050		390		63 ~ 68	-10-80	625	245	φ10		φ32
AMC100L	6.0		75	1,410		520		63 ~ 68	-10-80	630	245	φ10		φ32
AMC125L	6.0		75	1,500		650		63 ~ 68	-10-80	825	352	φ12		φ32
AMC150L	6.0		75	1,690		780		63 ~ 68	-10-80	830	352	φ12		φ32
AMC25H	5.0		95	354		135		63 ~ 68	-10~80	430	140	φ 8		φ25
AMC50H	5.0		95	700		270		63 ~ 68	-10~80	435	140	φ8		φ25
AMC75H	5.0		95	980		405		63 ~ 68	-10-80	625	245	φ10		φ32
AMC100H	5.0		95	1,380		540		63 ~ 68	-10-80	630	245	φ10		φ32
AMC125H	5.0		95	1,480		675		63 ~ 68	-10-80	825	352	φ12		φ32
AMC150H	5.0		95	1,650		810		63 ~ 68	-10-80	830	352	φ12		φ32
Fluxo de vácuo ((NL/min) em diferentes níveis de vácuo ((-kPa)
Modelo	Ar fornecimento pressão barras		Ar Consumo NL/min	0	10		20	30	40	50	60	70	Max. - O quê? vácuo nível - kPa
AMC25L	6.0		130	360	210		156	102	54	36	30	21	75
AMC50L	6.0		260	710	420		312	204	108	72	60	42	75
AMC75L	6.0		390	1,050	630		468	306	162	108	90	66	75
AMC100L	6.0		520	1,410	840		624	408	216	144	120	84	75
AMC125L	6.0		650	1,500	948		744	510	270	180	150	126	75
AMC150L	6.0		780	1,690	1,074		888	612	324	216	180	132	75

Tempo de evacuação (s/L) para atingir diferentes níveis de vácuo (kPa)
Modelo	Ar fornecimento pressão barras	Ar Consumo NL/min	10	20	30	40	50	60	70	Max. - O quê? vácuo nível - kPa
AMC25L	6.0	130	0.020	0.050	0.100	0.180	0.330	0.530	0.800	75
AMC50L	6.0	260	0.010	0.025	0.050	0.090	0.170	0.270	0.400	75
AMC75L	6.0	390	0.007	0.017	0.033	0.060	0.110	0.180	0.270	75
AMC100L	6.0	520	0.005	0.013	0.025	0.045	0.083	0.130	0.200	75
AMC125L	6.0	650	0.005	0.012	0.022	0.036	0.066	0.110	0.160	75
AMC150L	6.0	780	0.004	0.010	0.018	0.030	0.055	0.090	0.130	75

Fluxo de vácuo ((NL/min) em diferentes níveis de vácuo ((-kPa)
Modelo	Fornecimento de ar pressão barras	Ar Consumo NL/min	0	10	20		30	40	50	60	70	80	90	Max. - O quê? nível de vácuo - kPa
AMC25H	5.0	135	354	180	120		78	43.8	34.8	25.8	19.2	10.8	1.8	95
AMC50H	5.0	270	700	360	240		156	87.6	69.6	51.6	38.4	21.6	3.6	95
AMC75H	5.0	405	980	540	360		234	131.4	104.4	77.4	57.6	32.4	5.4	95
AMC100H	5.0	540	1,380	720	480		312	175.2	139.2	103.2	76.8	43.2	7.2	95
AMC125H	5.0	675	1,480	810	570		390	219.0	174.0	129.0	96.0	54.0	9.0	95
AMC150H	5.0	810	1,650	918	684		468	262.8	206.4	154.8	115.2	64.8	10.8	95
Tempo de evacuação (s/L) para atingir diferentes níveis de vácuo (kPa)
Modelo	Ar fornecimento pressão barras	Ar Consumo NL/min	10	20		30		40	50	60	70	80	90	Max. - O quê? vácuo nível - kPa
AMC25H	5.0	135	0.022	0.062		0.120		0.220	0.37	0.57	0.84	1.20	2.20	95
AMC5OH	5.0	270	0.011	0.031		0.060		0.110	0.19	0.29	0.42	0.60	1.10	95
AMC75H	5.0	405	0.007	0.021		0.040		0.070	0.12	0.19	0.28	0.40	0.73	95
AMC100H	5.0	540	0.006	0.016		0.030		0.055	0.09	0.14	0.21	0.30	0.55	95
AMC125H	5.0	675	0.005	0.014		0.026		0.044	0.07	0.11	0.17	0.24	0.44	95
AMC150H	5.0	810	0.005	0.012		0.022		0.040	0.06	0.10	0.14	0.20	0.37	95

Dimensões ((mm)
