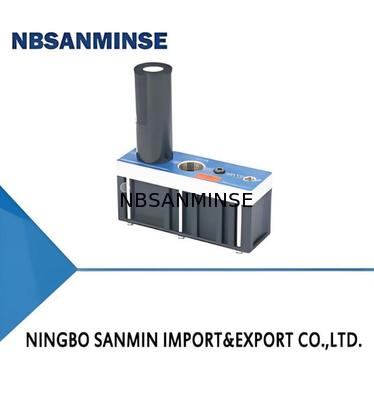

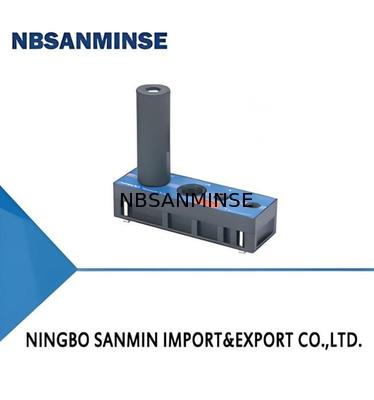

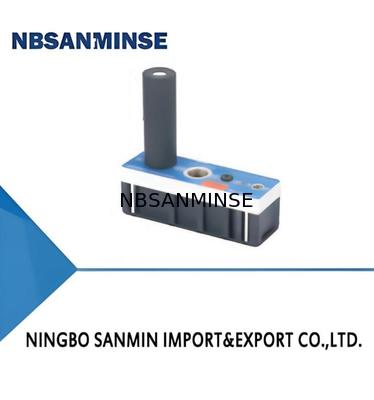

Gerador de vácuo de vários estágios da série AM/AL/AH

Gerador de vácuo de vários estágios da série AM/AL/AH
Multistage Vacuum Generator with 6.0 Bar Pressure 81 kPa Max Vacuum Level and 360 NL/min Max Vacuum Flow
Gerador de vácuo de vários estágios da série AM/AL/AH Gerador de vácuo de vários estágios da série AM/AL/AH Gerador de vácuo de vários estágios da série AM/AL/AH Gerador de vácuo de vários estágios da série AM/AL/AH

Imagem Grande :  Gerador de vácuo de vários estágios da série AM/AL/AH

Detalhes do produto:
Lugar de origem: China
Marca: NBSANMINSE
Certificação: ISO9001
Número do modelo: AM25L
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 10pcs
Preço: Negotiate
Detalhes da embalagem: Caixa
Tempo de entrega: 5-30days
Termos de pagamento: L/c, t/t
Habilidade da fonte: 10000PCS
Contato

Gerador de vácuo de vários estágios da série AM/AL/AH

descrição
Pressão: barra 6,0 Máx. nível de vácuo: 81kPa
Máx. fluxo de vácuo: 360 NL/min Consumo de ar: 105 NL/min
Nível de ruído dB (A): 81 Garantia: 1 ano
Destacar:

Solenoide de gerador de vácuo de vários estágios

,

Válvula de solenoide pneumática a vácuo

,

Gerador de vácuo da série AM

Características
◇ Design de bico multiestágio com eficiência energética
◇ Possui uma capacidade de sucção muito forte
◇ Uma variedade de especificações de porta de fornecimento de ar e porta de vácuo
◇ O sistema de economia de energia (ES) é opcional
Vantagens
◇ Evacuação rápida em faixa de baixo nível de vácuo, reduz custos e encurta
ciclo de trabalho
◇ Pode produzir grande fluxo de vácuo, lidar rapidamente com todas as peças porosas
e com segurança
◇ Diferentes especificações de rosca podem ser usadas
◇ Economize o consumo de ar comprimido ao manusear peças herméticas
Aplicativos
◇ O gerador de vácuo multiestágio é adequado para manusear caixas,
materiais de embalagem e materiais porosos
◇ Usado para condições de trabalho que exigem grande fluxo de vácuo e evacuação rápida
e menos consumo de ar
Gerador de vácuo de vários estágios da série AM/AL/AH 0
Estrutura
◇(1) O corpo principal
◇ (2) Porta de detecção de vácuo
◇ (3) Silenciador
◇ (4) UMAporto de abastecimento ir
◇ (5) Suporte de montagem
◇ (6) ESSistema de economia de energia
Gerador de vácuo de vários estágios da série AM/AL/AH 1
SOU  25L  -ANÚNCIO  -N / D  -ES
①    ②        ③     ④      ⑤      ⑥
①Série ②Especificação ③Placa de conexão ④5ealing ⑤Válvula anti-retorno   ⑥Dispositivo de controle
AM-tipo Universal
(-92kPa)

25L 50L 75L


100L 125L 150L

D


B

N-NBR


E-EPDM

 Nil-Default, sem válvula anti-retorno
A-Com não retorno

  Nil-Default, sem


 dispositivo de controle
Tipo de fluxo de água AL-Grande
(-81kPa)		 25 50 75  ANÚNCIO Esfregar F-Fuoineber


  Sistema de economia de energia B
100 125 150  E

  apenas para AM-25L/50L
Tipo AH-alto nível de vácuo

(-100,8kPa)
40 120		 (Consulte a tabela 1)

  AL-25/50


  AH-40
Tabela de placas de conexão1
 Conexão
  placa		 Ar fornecer porta( ')Vácuo porta( )Escape porta( Conexão
placa  material		 Aplicável vácuo gene rato
 D NPSF1/8 G3/4 G3/4 PPS AM25-100,AL25-100,AH40-120
 B NPSF1/8 NPT3/4 NPT3/4 PPS
 ANÚNCIO G1/4 G3/4 G3/4 Liga de alumínio
 E NPT1/4 NPT3/4 NPT3/4 Liga de alumínio
 D G1/4 G1" G1" PPS AM125-150, AL125-150
 B NPT1/4 NPT1" NPT1" PPS
 ANÚNCIO G1/4 G1" G1" Liga de alumínio
 E NPT1/4 NPT1" NPT1" Liga de alumínio
Seleção -Série AM
  Modelo/
  Especificação		 25L 50L 75L 100L 125L 150L
  AM□-DN AM25L-DN AM50L-DN AM75L-DN AM100L-DN AM125L-DN AM150L-DN
  AM□-DNA AM25L-DNA AM50L-DNA AM75L-DNA AM100L-DNA AM125L-DNA AM150L-DNA
  AM□-DNA-ES AM25L-DNA-ES AM50L-DNA-ES - - -- -
  AM□-BN AM25L-BN AM50L-BN AM75L-BN AM100L-BN AM125L-BN AM150L-BN
  AM□-BNA AM25L-BNA AM50L-BNA AM75L-BNA AM100L-BNA AM125L-BNA AM150L-BNA
  AM□-AD-N AM25L-AD-N AM50L-AD-N AM75L-AD-N AM100L-AD-N AM125L-AD-N AM150L-AD-N
  AM□-AD-NA AM25L-AD-NA AM50L-AD-NA AM75L-AD-NA AM100L-AD-NA AM125L-AD-NA AM150L-AD-NA
  AM□-AD-NA-E5 AM25L-AD-NA-ES AM50L-AD-NA-ES - - - -
  AM□-PT AM25L-EN AM50L-EN AM75L-EN AM100L-EN AM125L-EN AM150L-EN
  AM□-ENA AM25L-ENA AM50L-ENA AM75L-ENA AM100L-ENA AM125L-ENA AM150L-ENA
Série Seleção-AL
Modelo/
Especificação		 25  50  75  100  125  150
AL□-DN AL25-DN AL50-DN AL75-DN AL100-DN AL125-DN AL150-DN
AL□-DNA AL25-DNA AL50-DNA AL75-DNA AL100-DNA AL125-DNA AL150-DNA
AL□-DNA-ES AL25-DNA-ES AL50-DNA-ES - - - -
AL□-BN AL25-BN AL50-BN AL75-BN AL100-BN AL125-BN AL150-BN
AL□-BNA AL25-BNA AL50-BNA AL75-BNA AL100-BNA AL125-BNA AL150-BNA
AL□-AD-N AL25-AD-N AL50-AD-N AL75-AD-N AL100-AD-N AL125-AD-N AL150-AD-N
AL□-AD-NA AL25-AD-NA AL50-AD-NA AL75-AD-NA AL100-AD-NA AL125-AD-NA AL150-AD-NA
AL□-AD-NA-ES AL25-AD-NA-ES AL50-AD-NA-ES - - - -
AL□-EN AL25-PT AL50-PT AL75-EN AL100-EN AL125-EN AL150-EN
AL□-ENA AL25-ENA AL50-ENA AL75-ENA AL100-ENA AL125-ENA AL150-ENA
Seleção -Série AH
Modelo/
Especificação		 40  120
AHO-DN AH40-DN AH120-DN
AHO-DNA AH40-DNA AH120-DNA
AH□-DNA-ES AH40-DNA-ES -
AH□-BN AH40-BN AH120-BN
AH□-BNA AH40-BNA AH120-BNA
AH□-AD-N AH40-AD-N AH120-AD-N
AH□-AD-NA AH40-AD-NA AH120-AD-NA
AH□-AD-NA-ES AH40-AD-NA-ES -
AH□-EN AH40-EN AH120-EN
AHO-ENA AH40-ENA AH120-ENA
Parâmetros técnicos
Modelo Avaliado ar
fornecer pressão
bar		 Máx.
nível de vácuo
-kRa		 Máx.
vácuo fluxo
NL/min		 Ar
consumo
NL/min		 Barulho
nível
dB(A)		 Trabalhando
temperatura
℃		 Peso
g		 Recomendado
(Mangueira exterior dia.
Fornecimento de ar porta		 consertado mangueira dia.mm
(Com fio mangueira interior.)
Vácuo porta
AL25 6,0  81  360  105  81  -10~80 675  φ8 φ19
AL50 6,0  81  640  215  81  -10~80 675  φ10 φ19
AL75 6,0  81  850  320  81  -10~80 837  φ10 φ25
AL100 6,0  81  990  390  82  -10~80 837  φ10 φ25
AL125 6,0  81  1.170 480  82  -10~80 1.075 φ12 φ32
AL150 6,0  81  1.230 620  81  -10~80 1.075 φ12 φ32
AH40 6,0  99,8  150  155  81  -10~80 675  φ10 φ19
AH120 6,0  100,8  530  440  81  -10~80 837  φ12 φ19
Parâmetros técnicos
Modelo Air avaliado
pressão de alimentação
bar		 Máx.
vácuo nível
-kPa		 Máx.
vácuo fluxo
NL/min		 Ar
consumo
NL/min		 Barulho
nível
dB(A)		 Trabalhando
temperatura
℃		 Peso
g		       Recomendado
(Enxada autério.
Porto de abastecimento aéreo		 mendedhoseda.mm
(Mredhoseinner dia.)
Porta de vácuo
AM25L 3.4  92  360  116  80  -10~80 675  φ8 φ19
AM50L 3.4  92  600  230  81  -10~80 675  φ8 φ19
AM75L 3.4  92  760  365  81  -10~80 837  φ10 φ25
AM100L 3.4  92  850  445  81  -10~80 837  φ10 φ25
AM125L 3.4  92  1.150 545  82  -10~80 1.075 φ12 φ32
AM150L 3.4  92  1.200 655  82  -10~80 1.075 φ12 φ32
AM25L 6,0  89  420  185  80  -10~80 675  φ8 φ19
AM50L 6,0  89  700  370  81  -10~80 675  φ8 φ19
AM75L 6,0  89  950  610  81  -10~80 837  φ10 φ25
AM100L 6,0  89  1.010 720  81  -10~80 837  φ10 φ25
AM125L 6,0  89  1.400 780  82  -10~80 1.075 φ12 φ32
AM150L 6,0  89  1.500 810  82  -10~80 1.075 φ12 φ32
Fluxo de vácuo (NL/min) em diferentes níveis de vácuo (-kPa)
Modelo Ar fornecer
pressão
bar		 Ar
consumo
  NL/min		 0  10  20  30  40  50  60  70  80  90  Máx.
vácuo  nível
-kPa
AM25L 3.4  116  360  180  115  80  43  30  22,5  15,5  7,5  21.2  92
AM50L 3.4  230  600  320  250  135  75  60  46  30  13  1,5  92
AM75L 3.4  365  760  445  340  175  110  85  70  43  20  1,8  92
AM100L 3.4  445  850  550  430  280  145  115  85  60  28  2.2  92
AM125L 3.4  545  1.150 760  530  350  180  148  115  78  34,5  3.5  92
AM150L 3.4  655  1.200 830  550  360  215  170  130  90  36  5  92
AM25L 6,0  185  420  240  125  100  82  65  38  12,5  3.5  - 89
AM50L 6,0  370  700  510  290  195  160  115  70  22  8  - 89
AM75L 6,0  610  950  710  380  285  230  170  100  32  11  - 89
AM100L 6,0  720  1.010 800  460  385  310  215  125  42  15,5  - 89
AM125L 6,0  780  1.400 1.120 560  490  355  260  150  50  25  - 89
AM150L 6,0  810  1.500 1.110 630  560  385  315  210  65  26  - 89
Gerador de vácuo de vários estágios da série AM/AL/AH 2
Etempo de evacuação (s/L) para atingir diferentes níveis de vácuo (-kPa)
Modelo Fornecimento de ar
pressão
bar		 Ar
consumo
NL/min		   10  20    30  40    50    60  70    80  90  Máx.
vácuo  nível
-kPa
AM25L 3.4  116  0,022  0,060  0,110  0,210  0,400  0,650  0,950  1.600  4.000  92
AM50L 3.4  230  0,014  0,031  0,060  0,100  0,200  0,340  0,500  0,800  2.500  92
AM75L 3.4  365  0,012  0,029  0,058  0,095  0,180  0,310  0,460  0,890  1.500  92
AM100L 3.4  445  0,010  0,025  0,043  0,075  0,110  0,190  0,270  0,450  1.200  92
AM125L 3.4  545  0,006  0,015  0,029  0,052  0,085  0,145  0,202  0,330  1,00  92
AM150L 3.4  655  0,005  0,013  0,027  0,045  0,070  0,105  0,230  0,460  0,900  92
AM25L 6,0  185  0,018  0,050  0,080  0,018  0,250  0,400  0,620  1.550  - 89
AM50L 6,0  370  0,010  0,022  0,048  0,080  0,110  0,200  0,350  0,780  - 89
AM75L 6,0  610  0,009  0,019  0,045  0,075  0,130  0,180  0,310  0,700  - 89
AM100L 6,0  720  0,007  0,018  0,038  0,055  0,080  0,120  0,190  0,470  - 89
AM125L 6,0  780  0,005  0,013  0,026  0,045  0,062  0,115  0,194  0,560  - 89
AM150L 6,0  810  0,003  0,009  0,014  0,03  0,060  0,095  0,200  0,800  - 89
·
Fluxo de vácuo (NL/min) em diferentes níveis de vácuo (-kPa)
Modelo Fornecimento de ar
pressão
bar		 Ar
consumo
NL/min		 0  10  20  30  40  50  60  70  Máx.
nível de vácuo
-kPa
AL25 6,0  105  360  196  135  85  45  36  27  17  81
AL50 6,0  215  640  320  205  145  95  65  45  25  81
AL75 6,0  320  850  430  320  190  130  105  65  40  81
AL100 6,0  390  990  580  460  300  185  130  95  52  81
AL125 6,0  480  1.170 720  541  350  200  150  125  65  81
AL150 6,0  620  1.230 760  560  410  210  160  148  85  81
Tempo de evacuação (s/L) para atingir diferentes níveis de vácuo (-kPa)
Modelo Ar fornecer
pressão
bar		 Ar
consumo
NL/min		   10  20  30  40  50  60  70  Máx.
vácuo  nível
-kPa
AL25 6,0  105  0,030  0,060  0,100  0,200  0,390  0,580  0,870  81
AL50 6,0  215  0,018  0,039  0,066  0,120  0,200  0,310  0,510  81
AL75 6,0  320  0,010  0,020  0,040  0,080  0,120  0,200  0,310  81
AL100 6,0  390  0,008  0,017  0,032  0,050  0,090  0,130  0,220  81
AL125 6,0  480  0,006  0,016  0,026  0,045  0,078  0,110  0,180  81
AL150 6,0  620  0,005  0,014  0,024  0,040  0,071  0,100  0,160  81
Gerador de vácuo de vários estágios da série AM/AL/AH 3
Fluxo de vácuo (NL/min) em diferentes níveis de vácuo (-kPa)
Modelo Ar  fornecer
pressão
bar		 Ar
consumo
NL/min		 0  10  20  30  40  50  60  70  80  90  99       Máx.
vácuo  nível
       -kPa
AH40 6,0  155  150  145  105  52,5  27,5  20,5  15,0  8,5  5.5  3,0  0,2  99,8
AH120 6,0  440  530  420  265  141,0  85,0  65,0  45,0  33,0  21,5  6,0  0,5  100,8
Tempo de evacuação (s/L) para atingir diferentes níveis de vácuo (-kPa)
Modelo Ar  fornecer
pressão
bar		         Ar
consumo
    NL/min		 10  20  30  40  50  60  70  80  90  99         Máx.
vácuo  nível
      -kPa
AH40 6,0  155  0,04  0,08  0,18  0,32
0,14		 0,64  13h30  1,80  2,60  3,90  9,8  99,8
AH120 6,0  440 0,02  0,04  0,08  0,25  0,38  0,66  1.08  3,60  8,5  100,8
Gerador de vácuo de vários estágios da série AM/AL/AH 4Gerador de vácuo de vários estágios da série AM/AL/AH 5Gerador de vácuo de vários estágios da série AM/AL/AH 6
◇ Nota: O kit de acessórios de montagem inclui 2 suportes tipo L e 4 parafusos para a placa de conexão B e E

P: Você poderia oferecer amostras grátis?

R: Sim, mas depende de produtos, Por favor, entre em contato conosco ina@pneuhydr.com ou whatsapp 0086 15168536055

P: Qual é o seu escopo de negócios?

R: Nosso escopo de negócios éserviço de peças de automação exportadoras com contêiner completo, e vendercilindro de ar, tratamento de fonte de ar, válvula solenóide,válvula de ar,motorize a válvula,Válvula de latão, válvula hidráulica, cilindro hidráulico, ar e óleoencaixe, manômetroetc.

P:CQue tipos de produtos você pode fazer?

R: Podemos fazer muitos tipos de aço inoxidável, latão, alumínioprocessamento de materiais.como altopressão Válvula / válvula solenóide / válvula elétrica /válvula de água/válvula pneumática/cilindro de ar/válvula hidráulica/acumulador hidráulicoprodutos e assim por diante.

P: O produto pode ser feito com nosso logotipo e marca?

R: Sim, claro, podemos fazer. somos fornecedores OEM há anos e profissionais para fazer. Mas você precisa nos dar a autorização, se for possível.

P: Você pode fornecer produtos de marca de instrumentos pneumáticos e hidráulicos famosos e originais?

R: Sim, podemos fornecer como Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser etc.

P: Existe uma garantia disponível?

R: Sim, normalmente os produtos têm garantia de qualidade de um ano.

P: O conector está no sistema britânico ou métrico? Qual é a diferença entre roscas PT, NPT e G?

UM: A rosca G é cilíndrica e não veda sozinha, necessitando de juntas adicionais para evitar vazamentos. PT e NPT são cônicos e as roscas internas e externas ficam cada vez mais apertadas quando apertadas. A vedação é obtida através da deformação das roscas, e selante ou fita geralmente é usado em conjunto para aumentar o efeito de vedação

A rosca G é um tubo reto cilíndrico usado para conexões não vedadas; A rosca PT é um tubo cônico que depende da deformação e vedação da própria rosca; O NPT também é um tubo cônico com ângulo de perfil do dente de 60 graus, usado principalmente na América do Norte

P: Como converter unidades de pressão: MPa, bar, psi, kg/cm²?

A: 1MPa=10bar≈145psi≈10kg

P: O que geralmente causa a queima das bobinas da válvula solenóide?

A: Tensão e hz incorretos, comutação frequente, entrada de líquido na cabeça do piloto, núcleo da válvula e problema de mola,ambiente vibração quente e pesada etc.

P: O que deve ser observado para componentes pneumáticos em ambientes de alta temperatura ou extremamente frios?

Ponto de foco Contramedidas para ambientes de alta temperatura Contramedidas para ambientes extremamente frios
Selos Borracha fluorada, PTFE Nitrila de baixa temperatura, borracha de silicone, poliuretano
Lubrificação Graxa sintética para alta temperatura (baixa volatilidade) Graxa para baixa temperatura (baixo ponto de fluidez, baixa viscosidade)
Tratamento de fornecimento de ar Fortalecer o resfriamento, remoção eficiente de água Secagem com ponto de orvalho ultrabaixo (tipo refrigeração + adsorção), traceamento térmico
Componentes metálicos Liberação de expansão de reserva Selecione materiais com resistência a baixas temperaturas, evite vazamentos devido ao encolhimento a frio
Componentes de controle Bobinas de alta resistência ao calor, dissipação de calor, baixo consumo de energia Instalar caixas de isolamento, aquecimento local, evitar condensação a frio
Instalação Mantenha longe de fontes de calor, adicione placas de isolamento térmico Evite a exposição ao vento e à neve, envolva-o com materiais de isolamento térmico


etiqueta:

válvula elétrica pneumática,

válvula de ar pneumática,

válvula de controle direcional pneumática

Contacto
Ningbo Sanmin Import And Export Co.,Ltd.

Pessoa de Contato: Ina Chen

Telefone: 0086-15168536055

Fax: 86-574-88915660

Envie sua pergunta diretamente para nós (0 / 3000)

sobre

Pneumático válvula solenóide

G / O NPT rosqueia a série piloto interna pneumática da válvula de solenoide 4N300 da válvula de solenoide 3NV300

3 válvula de solenoide pneumática 4V da posição da maneira 2 válvula piloto pneumática de 400 séries

Mini posição 5/2 5/3 Dustproof pneumática da válvula de solenoide SY5000 220VAC

Válvula pneumática do pulso

Mola de aço inoxidável encaixada ar puro da válvula 321 dobro do pulso do diafragma

QG-Y-25 tipo GOYEN válvula pulso série similar pneumático G1 encaixado “único diafragma

Válvula pneumática encaixada do pulso do diafragma dobro - 25 ~ temperatura de 60 ℃

Deixe mensagem

Política de Privacidade | China bom Qualidade Pneumático válvula solenóide fornecedor. © 2017 - 2026 Ningbo Sanmin Import And Export Co.,Ltd.. All Rights Reserved.
