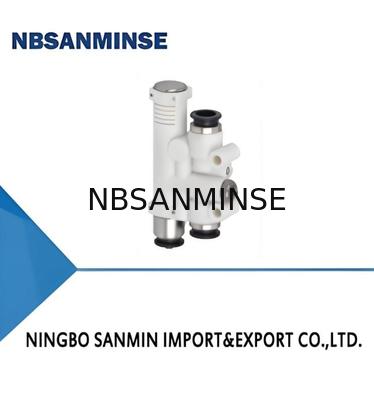

Mini gerador de vácuo da série AZR

Mini gerador de vácuo da série AZR
AZR Series Mini Vacuum Generator with 5.0 Bar Pressure 88-kPa Vacuum Level and 7.0 NL/min Flow
Mini gerador de vácuo da série AZR Mini gerador de vácuo da série AZR Mini gerador de vácuo da série AZR

Imagem Grande :  Mini gerador de vácuo da série AZR

Detalhes do produto:
Lugar de origem: China
Marca: NBSANMINSE
Certificação: ISO9001
Número do modelo: AZR05H
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 10pcs
Preço: Negotiate
Detalhes da embalagem: Caixa
Tempo de entrega: 5-30days
Termos de pagamento: L/c, t/t
Habilidade da fonte: 10000PCS
Contato

Mini gerador de vácuo da série AZR

descrição
Pressão: 50,0 bar Máx. nível de vácuo: 88 kPa
Máx. fluxo de vácuo: 7,0 NL/min Máx. taxa de fluxo de ruptura: 40NL/min
Consumo de ar: 11NL/min Garantia: 1 ano
Destacar:

Mini gerador de vácuo AZR

,

Válvula solenoide pneumática com garantia

,

Solenoide de gerador de vácuo compacto

Características
◇ Pequeno, leve
◇ Tipo de nível de vácuo elevado e tipo de fluxo de vácuo grande são opcionais
◇ O gerador tem função de quebra de vácuo
◇ Filtro de vácuo separado e suporte de montagem são opcionais
Vantagens
◇ Para ocasiões com espaço e peso de instalação limitados
◇ Pode satisfazer diferentes requisitos de fluxo de vácuo em diferentes trabalhos
Condições
◇ Não é necessário um dispositivo de controlo externo, pode liberar rapidamente o produto
◇ Os clientes podem escolher livremente de acordo com as condições reais de trabalho
Aplicações
◇ Adequado para manusear componentes eletrônicos e outras peças pequenas
◇ Adequado para situações de trabalho em que a colheita e a liberação sejam rápidas
necessária
Mini gerador de vácuo da série AZR 0
Estrutura
◇(a)Portão de libertação
◇ (2) A válvula reguladora da liberação de vácuo
◇ (3)Nozes de bloqueio
◇ (4)Portão de detecção de vácuo
◇ (5) VAquum porto
◇ (6)Filtro de vácuo
◇ (7) APorto de abastecimento
◇ (8) ESó por
Mini gerador de vácuo da série AZR 1
AZR 07 H - J - V - F
①  ②  ③  ④  ⑤  ⑥
1Série 2Diâmetro do bico    3Especificação 4Modo de escape 5Especificidade Filtro de vácuo
AZR 05-φ0,5 mm H-Tipo de nível de vácuo elevado Nil-Directeshaust Tipo Nil-Standard Tipo Nil-Standard
07-φ0,7 mm Tipo de fluxo de vácuo L-Large J-Centralizado de escape Portão de detecção de vácuo V F - Com filtro a vácuo
Seleção
Modo V
Garrafa  Diâmetro		 05  07
AZRO□□ AZRD5H          AZR05L AZRD7H          AZRO7L
AZR□□-J AZRD5H-J        AZR05L-J AZRD7H-J       AZR07L-
AZR□□-- F AZRD5H-J-F      AZR05L-J-F AZRD7H-J-F     AZR07L-F
AZRO□-J-V AZRD5H-J-V      AZR05L-J-V AZRD7H-J-V     AZR07L-V
AZRO□-J-V-F AZRD5H-J-V-F    AZRD5L-J-V-F AZRD7H-J-V-F    AZR07L-J-V-F
AZR□□-V AZRD5H-V        AZR05L-V AZRD7H-V        AZRO7L-V
AZR□□-V-F AZRD5H-V-F      AZR05L-V-F AZRD7H-V-F      AZR07L-V-F
AZR□□-F AZRD5H-F        AZRO5L-F AZRD7H-F        AZR07L-F
Técnico  Parâmetros
Modelo Classificados ar
fornecimento pressão
barras		 Max. - O quê?
nível de vácuo
kPa		 Max.
vácuo  - Não.
NL/min		 Max. interrupção
fluxo Taxa
NL/min		 Ar
Consumo
NL/min		 Ruído
nível
dB ((A)		 Peso
g		 Porto de abastecimento de ar Recomendado
- Uma mangueira.  Dia.mm
Vazio Portão V
AZR05H 5.0  88 7.0  40  11  80  19  φ4 φ4
AZR07H 5.0  88 12.5  40  22  80  20  φ6 φ6
AZR05L 5.0  58 12.0  40  11  70  19  φ4 φ4
AZR07L 5.0  58 20.0  40  22  70  20  φ6 φ6
◎ A pressão do ar é de 6D bar.
Vazio  Fluxo ((NL/min) at  Diferente  vácuo  Níveis ((-kPa)
Modelo Fornecimento de ar
pressão
barras		 Ar
Consumo
NL/min		 0  10  20  30  40  50  60  70  80  Max. - O quê?
vácuo  Nível
- kPa
AZR05H 5.0  11  8.0  7.3  6.3  5.2  4.2  3.4  2.2  1.4  1.0  88
AZR07H 5.0  22  12.5  11.5  9.7  7.4  6.5  5.2  4.1  3.0  1.7  88
AZR05L 5.0  11  12.5  10.5  8.7  6.9  5.0  2.9  1.0  - - 58
AZR07L 5.0  22  22.0  19.1  14.5  9.4  7.2  4.3  1.0  - - 58
Fluxo de vácuo ((NL/min) em diferentes níveis de vácuo ((-kPa)
Mini gerador de vácuo da série AZR 2
Tempo de evacuação ((s/L) para atingir diferentes níveis de vácuo ((-kPa)
Mini gerador de vácuo da série AZR 3
Diagrama esquemático do circuito de ar
Princípio de libertação do vácuo e atenções:
◇1Fechar a válvula de solenoide e parar o fornecimento de ar, abrir a válvula de saída.
ar de pressão positiva residual no circuito de ar entre as válvulas de retenção
e liberação porta flui para o circuito de vácuo para liberar vácuo
◇2. Alterar o comprimento do tubo entre a válvula de retenção e porta de liberação
O volume de ar de pressão positiva residual pode ser ajustado.
tempo de libertação de vácuo pode ser ajustado
◇3O fluxo de libertação de vácuo desta maneira é pequeno
Mini gerador de vácuo da série AZR 4
Diagrama esquemático do circuito de ar
Princípio de libertação do vácuo e atenções:
◇ 1. Feche a válvula de eletrodoméstico e pare o fornecimento de ar, abra a saída
A pressão positiva do ar flui diretamente para a válvula.
circuito de vácuo para liberar o vácuo
◇ 2. Pode ajustar o tempo de libertação do vácuo através do controle
o tempo de abastecimento de ar da válvula solenoide
◇ 3. Ajuste a pressão de liberação do ar através da válvula redutora
para evitar a pressão excessiva que arrasta a peça de trabalho
◇ 4. A pressão de liberação do ar deve ser menor do que a do ar fornecido
pressão do gerador de vácuo
◇ 5. O fluxo e a pressão de liberação podem ser ajustados livremente conforme
necessária
Mini gerador de vácuo da série AZR 5
Dimensões ((mm)
Mini gerador de vácuo da série AZR 6Mini gerador de vácuo da série AZR 7Mini gerador de vácuo da série AZR 8
