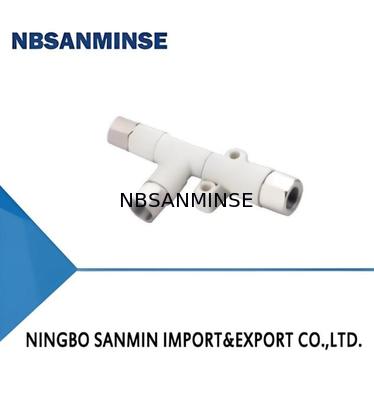

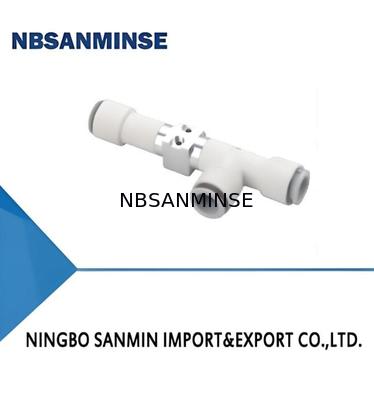

Gerador de Vácuo Básico Série AZH

Gerador de Vácuo Básico Série AZH
AZH Series Basic Vacuum Generator
Gerador de Vácuo Básico Série AZH Gerador de Vácuo Básico Série AZH Gerador de Vácuo Básico Série AZH Gerador de Vácuo Básico Série AZH Gerador de Vácuo Básico Série AZH

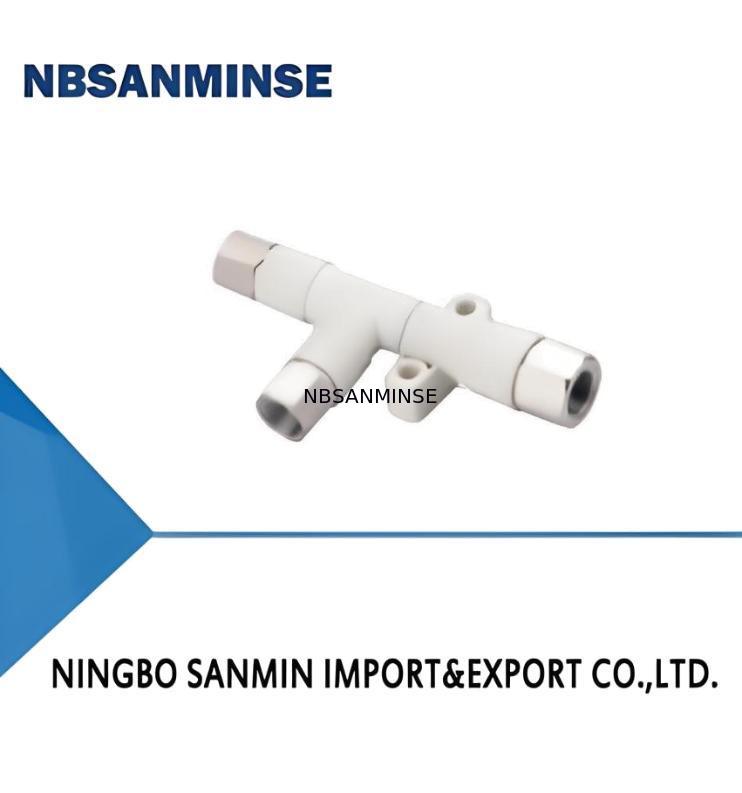

Imagem Grande :  Gerador de Vácuo Básico Série AZH

Detalhes do produto:
Lugar de origem: China
Marca: NBSANMINSE
Certificação: ISO9001
Número do modelo: AZH05D
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 10pcs
Preço: Negotiate
Detalhes da embalagem: Caixa
Tempo de entrega: 5-30days
Termos de pagamento: L/c, t/t
Habilidade da fonte: 10000PCS
Contato

Gerador de Vácuo Básico Série AZH

descrição
Forma: B - Tipo de caixa Barra de pressão nominal de abastecimento de ar: 4.5
Consumo de ar NL/min: 13.5 Nível de ruído dB (A): 75
Barra de pressão de abastecimento de ar: 4.5 Garantia: 1 ano
Destacar:

Válvula solenóide do gerador de vácuo AZH

,

Gerador de vácuo pneumático básico

,

Gerador de vácuo compacto com garantia

Características
◇ gerador de vácuo de um estágio único com alojamento plástico
◇ Tipo de nível de vácuo alto e grande tipo de fluxo de vácuo para a opção
◇ Tipo de porta corporal e tipo de caixa para opção
◇ Conexão de thread ou ajuste de um toque para conexão de porta
Vantagens
◇Tamanho pequeno, Assim,peso leve e custo-eficaz
◇Adequado para várias ocasiões
◇Tipo de caixa com construído-no silenciador para reduzir o ruído
◇Conexão de thread e um-Touch ajuste para opção
Aplicações
◇Amplamente utilizado em todos os tipos de sistemas de vácuo
◇Adequado para várias operações de manuseio, como automotivo,
Folha de metal, madeira, comida e embalagem, etc.
◇Tipo de vácuo alto e grande fluxo para diferentes ocasiões
Gerador de Vácuo Básico Série AZH 0
Estrutura
◇ (1) porta de escape
◇ (2)UMPorta de suprimento de infravermelho
◇ (3)VPorta de acuum
◇ (4) orifício de montagem
Gerador de Vácuo Básico Série AZH 1
Gerador de Vácuo Básico Série AZH 2

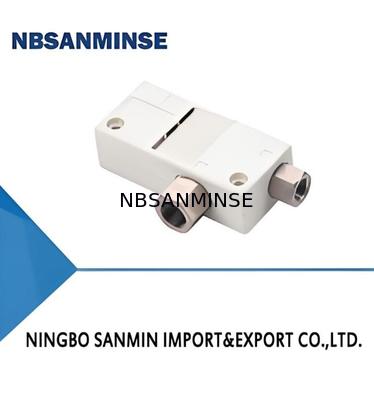

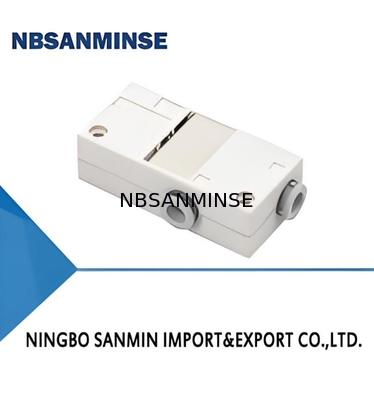

Tipo de caixa de seleção
Modelo/forma
Bs		 Bl
AZH05BS-06-06 AZH05BS-01-01 AZH05BL-06-06   AZH05BL-01-01
AZH07BS-06-06 AZH07BS-01-01 AZH07BL-06-06   AZH07BL-01-01
AZH10BS-06-06 AZH10BS-01-01 AZH10BL-06-06   AZH10BL-01-01
AZH13BS-08-10 AZH13BS-01-02 AZH13BL-08-10   AZH13BL-01-02
Tipo portado por corpo de seleção
Modelo/forma
Ds		 Dl
AZH05DS-06-06-06AZH05DS-01-01-01 AZH05DL-06-06-06  AZH05DL-01-01-01
AZH07DS-06-06-06AZH07DS-01-01-01 AZH07DL-06-06-06AZH07DL-01-01-01
AZH10DS-06-06-08AZH10DS-01-01-01 AZH10DL-06-06-08AZH10DL-01-01-01
AZH13DS-08-10-10AZH13DS-01-02-02 AZH13DL-08-10-10AZH13DL-01-02-02
AZH15DS-10-12-12AZH15DS-02-03-03 AZH15DL-10-12-12AZH15DL-02-03-03
AZH18DS-12-12-12AZH18DS-03-03-03 AZH18DL-12-12-12  AZH18DL-03-03-03
AZH20DS-12-16-16AZH20DS-03-04-04 AZH20DL-12-16-16AZH20DL-03-04-04
Parâmetros técnicos
Modelo    Ar classificado
pressão de suprimento
           bar		 Max.vacuu
   5		 M nível
-kpa
     L		 Max.vac
5		 uum fluxo
Nl/min
        L		 Ar
consumo
Nl/min		 Barulho
nível
dB (a)		 Trabalhando
temperatura
℃		 Peso
g		 RECOMMEN
Ar fornecer
  portas		 Dedhose
Vácuo
PORTV		 dia. (mm)
Escape
Porte
AZH05B 4.5    88  48  5  9  13.5  68  5 ~ 50 28  φ6 φ6 -
AZH07B 4.5    88  48  12  22  23.5  68  5 ~ 50 28  φ6 φ6 -
AZH10B 4.5    88  48  24  34  46.0  72  5 ~ 50 33  φ6 φ6 -
AZH13B 4.5    88  48  40  75  78.0  72  5 ~ 50 66  φb φ10 -
Parâmetros técnicos

Modelo
    Ratelair
fornecer pressão
                         bar

Max.vacuhum nível
  -kpa
Max.vacuum fluxo
Nl/min
      Ar
consumo
   Nl/min
Barulho
nível
dB (a)
Trabalhando
temperatura
        ℃
Peso
g
Recomendado mangueira dia. (mm)
S            L
S		      L
AirSupply
  Portas s		 Vácuo
Porta v		 Escape
porta E
AZH05D 4.5  88  48  7.5  9  13.5  75  5 ~ 50 11  φ6 φ6 φ6
AZH07D 4.5  88  48  12  22  23.5  75  5 ~ 50 12  φ6 φ6 φ6
AZH10D 4.5  88  48  24  34  46.0  68  5 ~ 50 16  φ6 φ6 φ8
AZH13D 4.5  88  48  40  75  78.0  68  5 ~ 50 27  φ8 φ10 φ10
AZH15D 4.5  88  53  60  80  97.0  72  5 ~ 50 43  φ10 φ12 φ12
AZH18D 4.5  88  53  70  110  150.0  72  5 ~ 50 55  φ12 φ12 φ12
Azh20d 4.5  88  53  85  140  185.0  75  5 ~ 50 95  φ12 φ16 φ16
Fluxo de vácuo (NL/min) em diferentes níveis de vácuo (-kpa)
Modelo Suprimento de ar
pressão
bar		 Ar
consumo
Nl/min		 0  10  20  30  40  50  60  70  80  Máx.
vácuo  nível
-KPA
  AZH05S 4.5  13.5  5.0  4.5   4.1
 3.8
 3.3
 2.3
 1.6  0,9  0,3  88
  AZH07S 4.5  23.5  12.0  11.0  10.0 9.0 8.0 7.0 5.5  2.1  0,8  88
  AZH10S 4.5  46.0  24.0  23.0  20.5  17.5  13.0  11.5  9.5  7.0  2.5  88
  AZH13S 4.5  78.0  40.0  35.0  32.5  28.0  23.0  19.5  13.0  9.0  4.5  88
  AZH15S 4.5  97.0  60.0  52.5  45.5  38.0  28.5  20.5  15.5  11.5  5.0  88
  AZH18S 4.5  150.0  70.0  62.0  52.0  45.0  38.0  26.0  22.0  16.5  8.5  88
  AZH205 4.5  185.0  85.0  76.0  67.0  58.0  47.5  38.0  33.5  19.0  12.0  88
Tempo de evacuação (S/L) para atingir diferentes níveis de vácuo (-kpa)
Modelo Ar fornecer
pressão
bar		 Ar
consumo
Nl/min		 10  20  30  40  50  60  70  Máx.
vácuo nível
-kpa
AZH05S 4.5  13.5  0,89  1.70  3.20  5.00  7.80  12.00  19.00  88
AZH07S 4.5  23.5  0,37  1,00  1.90  3,00  5.40  6.70  15.00  88
AZH10S 4.5  46.0  0,25  0,60  1.25  2,00  2.90  4.60  7h30  88
AZH13S 4.5  78.0  0,10  0,27  0,53  1,00  1.75  4.20  7h30  88
AZH15S 4.5  97.0  0,04  0,21  0,35  0,63  1.23  4.10  6.50  88
AZH18S 4.5  150.0  0,02  0,15  0,29  0,46  0,78  1.38  3.51  88
Azh20s 4.5  185.0  0,02  0,12  0,21  0,34  0,55  0,85  1.58  88
Gerador de Vácuo Básico Série AZH 3
Fluxo de vácuo (NL/min) em diferentes níveis de vácuo (-kpa)
Modelo Suprimento de ar
pressão
bar		 Ar
consumo
Nl/min		 0  10  20  30  40  45  Máx.
vácuo  nível
-kpa
AZH05L 4.5  13.5  9.0  8.0  7.0  6.0  3.0  1.9  48
AZH07L 4.5  23.5  22.0  21.0  20.5  15.5  10.5  6.8  48
AZH10L 4.5  46.0  34.0  32.0  26.0  19.0  12.0  8.0  48
AZH13L 4.5  78.0  75.0  72.0  65.0  43.0  19.0  9.0  48
AZH15L 4.5  9z.0 80.0  72.0  60.0  45.0  36.5  16.0  53
AZH18L 4.5  150.0  110.0  105.0  95.0  80.0  55.0  30.0  53
AZH20L
 4.5 185.0 140.0 130.0 120.0 100.0 80.0 62.0 53
Tempo de evacuação (S/L) para atingir diferentes níveis de vácuo (-kpa)
Modelo Ar fornecer
pressão
bar		 Ar
consumo
Nl/min		 10  20  30  40  45  Máx.
vácuo  nível
-kpa
  AZH05L 4.5  13.5  0,49  1.50  2.90  5.10  7.20  48
  AZH07L 4.5  23.5  0,28  0,75  1.50  2,50  3.50  48
  AZH10L 4.5  46.0  0,14  0,40  0,81  1.40  1.80  48
  AZH13L 4.5  78.0  0,04  0,12  0,24  0,62  2.40  48
  AZH15L 4.5  97.0  0,03  0,15  0,23  0,40  0,92  53
  AZH18L 4.5  150.0  0,02  0,10  0,18  0,32  0,67  53
  AZH20L 4.5  185.0  0,01  0,08  0,14  0,20  0,30  53
Parâmetros técnicos
Gerador de Vácuo Básico Série AZH 4
Dimensões (mm)
Gerador de Vácuo Básico Série AZH 5
ModevSize UM B C D E | F G H L K J
AZH05DS-06-06-06 58.5  34.0  14.2  17.0  6  21.0  3.2  24.0  6  22.0  6
AZH07DS-06-06-06 61.0  34.0  14.2  17.0  6  22.0  3.2  24.0  6  22.0  6
AZH10DS-06-06-08 66.0  37.0  17.2  20.0  6  24.5  4.2  26.0  8  230  6
AZH10DL-06-06-08 70.0  37.0  17.2  20.0  6  24.5  4.2  26.0  8  23.0  6
AZH13DS-08-10-10 74.0  42.5  20.0  22.0  8  27.0  4.2  28.0  10  27.5  10
AZH13DL-08-10-10 79.5  42.5  20.0  22.0  8  27.0  4.2  28.0  10  27.5  10
AZH15DS-10-12-12 93.3  47.0  22.5  27.0  10  32.8  4.2  31.5  12  29.5  12
AZH18DS-12-12-12 114.0  41.0  21.0  10.0  12  50.0  3.5  35.5  12  30.5  12
AZH20DS-12-16-16 124.6  46.0  27.0  12.0  12  54.3  3.5  38.5  16  32.7  16
AZH-D BODY PORDEDTYPE (ajuste de um toque)
ModevSize UM B C D E | F G H L K J
AZH05DS-01-01-01 73.5  41.5  14.2  17.0  RC1/8 28.5  3.2  31.5  RC1/8 29.5  RC1/8
AZH07DS-01-01-01 76.0  41.5  14.2  17.0  RC1/8 29.5  3.2  31.5  RC1/8 29.5  RC1/8
AZH10DS-01-01-01 82.0  44.5  17.2  20.0  RC1/8 33.0  4.2  33.5  RC1/8 30.5  RC1/8
AZH10DS-01-01-01 86.0  44.5  17.2  20.0  RC1/8 33.0  4.2  33.5  RC1/8 30.5  RC1/8
AZH13DS-01-02-02 94.5  54.0  20.0  22.0  RC1/8 38.5  4.2  36.5  RC1/4 39.0  RC1/4
AZH13DL-01-02-02 99.5  54.0  20.0  22.0  RC1/8 38.5  4.2  36.5  RC1/4 39.0  RC1/4
AZH15DS-02-03-03 116.5  58.5  22.5  27.0  RC1/4 44.5  4.2  43.0  RC3/8 41.0  RC3/8
AZH18DS-03-03-03 133.0  52.5  21.0  10.0  RC3/8 57.5  3.5  47.0  RC3/8 42.0  RC3/8
AZH20DS-03-04-04 151.0  61.0  27.0  12.0  RC3/8 69.3  3.5  50.0  RC1/2 47.7  RC1/2
Dimensões (mm)
Gerador de Vácuo Básico Série AZH 6
ModevSize UM B C D E F | G H Q L K J
AZH05B-06-06 60  16  31  5.8  2  3.2  47  22  24  6  5  6
AZH07B-06-06 60  16  31  5.8  2  3.2  47  22  24  6  5  6
AZH10B-06-06 63  18  32  5.8  2  3.2  50  23  26  6  5  6
AZH13B-08-10 78  23  38.5  7.5  3  4.2  61  27.5  28  10  7  8
Tipo de caixa AZH-B (fiting de um toque)
ModevSize UM B C D E F G H Q M K S
AZH05B-01-01 68  16  39  5.8  2  3.2  47  RC1/8 31.5  RC1/8 5  12
AZH07B-01-01 68  16  39  5.8  2  3.2  47  RC1/8 31.5  RC1/8 5  12
AZH10B-01-01 71  18  40  5.8  2  3.2  50  RC1/8 33.5  RC1/8 5  12
AZH13B-01-02 86.5  23  50  7.5  3  4.2  61  RC1/8 36.5  RC1/4 7  14
