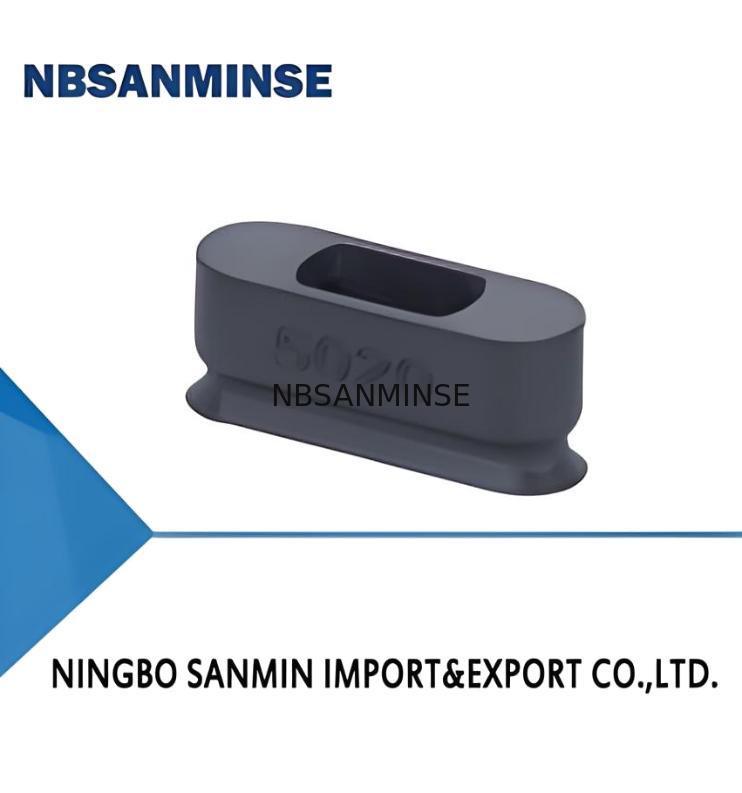

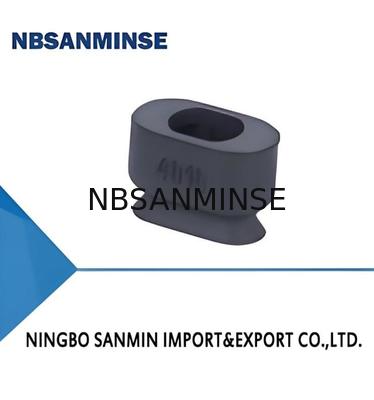

Série SAO Ventosa Oval Plana

Série SAO Ventosa Oval Plana
SAO Series Oval Flat Suction Cup
Série SAO Ventosa Oval Plana Série SAO Ventosa Oval Plana Série SAO Ventosa Oval Plana

Imagem Grande :  Série SAO Ventosa Oval Plana

Detalhes do produto:
Lugar de origem: China
Marca: NBSANMINSE
Certificação: ISO9001
Número do modelo: SAO3,5 × 7
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 10pcs
Preço: Negociável
Detalhes da embalagem: caixa
Tempo de entrega: 5-30days
Termos de pagamento: T/t, l/c
Habilidade da fonte: 10000PCS
Contato

Série SAO Ventosa Oval Plana

descrição
Extraível: 0,9 força N Volume interno: <0,1cm³
Min. raio da curva: 6 mm Diâmetro recomendado da mangueira: 4. milímetros
Material & Dureza 55: N-NBR
Destacar:

ventosa plana oval

,

ventosa pneumática com válvula solenóide

,

ventosa série SAO

Características
◇ Estrutura oval e plana
◇ Material condutor disponível
◇ Vários tamanhos disponíveis
Vantagens
◇ Pequenas dimensões, grande força de aspiração, adequadas para manusear longas
e peças de trabalho estreitas
◇ Descarregue suavemente a eletricidade estática para proteger as peças de trabalho
danos
◇ Adequado para peças de vários tamanhos e formas
Aplicações
◇ Manuseio de peças de trabalho compridas e estreitas com superfície uniforme
◇ Manuseio de componentes eletrônicos
◇ O material condutor é adequado para a indústria 3C
Série SAO Ventosa Oval Plana 0
Estrutura
◇ Estrutura dividida para fácil substituição de peças desgastadas
Série SAO Ventosa Oval Plana 1
Como pedir
Série SAO Ventosa Oval Plana 2
Parâmetros técnicos
Modelo Retirada Força
N		 Interno volume
cm3		 Min.Curva raio de peça de trabalho
mm		 Peso
g		 Recomendado - Uma mangueira. - Não, não.
mm		 MPQ
Peças
SAO3,5 × 7 0.9  < 0.1 6  0.5  4  10
SAO4 × 10 1.6  < 0.1 7  0.4  4  10
SAO5 × 10 2  < 0.1 9  0.4  4  10
SAO6 × 10 2.4  < 0.1 13  0.5  4  10
SAO4×20 3.2  < 0.1 8  0.8  4  10
SAO5 × 20 4.2  < 0.1 11  0.7  4  10
SAO6 × 20 5  < 0.1 14  0.9  4  10
SAO8×20 6.5  < 0.1 16  0.9  4  10
SAO4×30 5.2  < 0.1 8  1.3  4  10
SAO5 × 30 6.5  < 0.1 10  1.1  4  10
SAO6 × 30 7.8  < 0.1 14  1.2  4  10
SAO8×30 10.2  0.1  18  1.3  4  10
Nota: nível de vácuo de ensaio -60 kPa, peça de trabalho com superfície lisa e limpa.
Os dados podem ser diferentes em função das diferentes superfícies da peça de trabalho. Recomenda-se que o comprimento da mangueira de vácuo seja o mais curto possível, no máximo 2 m.
Dimensões ((mm)
Série SAO Ventosa Oval Plana 3
Dimensões ((mm)
Série SAO Ventosa Oval Plana 4
◇ Nota: A tolerância dimensional está em conformidade com o padrão GBT 3672.1-2002-1 M3 de tolerância dimensional dos produtos de borracha
Estrutura
◇ Composto por um vaso de sucção de substituição e um dispositivo de bloqueio
◇ Instalação de conector para vaso de sucção
◇ Portão de vácuo vertical, fio feminino para montagem
◇ Portão de vácuo lateral, fio masculino e feminino para montagem
Série SAO Ventosa Oval Plana 5
Como pedir
Série SAO Ventosa Oval Plana 6
◇ Consulte a página 87 para a seleção de ventosas
Seleção
  Conexão Fios
  Homem Fios
F - Fêmea Fios

  SAO3.5×7□-LA4-M5M SAO3.5×7□-LA6-M5M SAO3.5×7□-LA4-M5F SAO3.5×7□-LA6-M5F SAO3.5×7□-M5F
  SAO4×10□-LA4-M5M SAO4×10□-LA6-M5M SAO4×10□-LA4-M5F SAO4×10□-LA6-M5F SAO4×10□-M5F
  SAO5×10□-LA4-M5M SAO5×10□-LA6-M5M SAO5×10□-LA4-M5F SAO5×10□-LA6-M5F SAO5×10□-M5F
  SAO6×10□-LA4-M5M SAO6×10□-LA6-M5M SAO6×10□-LA4-M5F SAO6×10□-LA6-M5F SAO6×10□-M5F
  SAO4×20□-LA4-M5M SAO4×20□-LA6-M5M SAO4×20□-LA4-M5F SAO4×20□-LA6-M5F SAO4×20□-M5F
  SAO5×20□-LA4-M5M SAO5×20□-LA6-M5M SAO5×20□-LA4-M5F SAO5×20□-LA6-M5F SAO5×20□-M5F
  SAO6×20□-LA4-M5M SAO6×20□-LA6-M5M SAO6×20□-LA4-M5F SAO6×20□-LA6-M5F SAO6×20□-M5F
  SAO8×20□-LA4-M5M SAO8×20□-LA6-M5M SAO8×20□-LA4-M5F SAO8×20□-LA6-M5F SAO8×20□-M5F
  SAO4×30□-LA4-M5M SAO4×30□-LA6-M5M SAO4×30□-LA4-M5F SAO4×30□-LA6-M5F SAO4×30□-M5F
  SAO5×30□-LA4-M5M SAO5×30□-LA6-M5M SAO5×30□-LA4-M5F SAO5×30□-LA6-M5F SAO5×30□-M5F
  SAO6×30□-LA4-M5M SAO6×30□-LA6-M5M SAO6×30□-LA4-M5F SAO6×30□-LA6-M5F SAO6×30□-M5F
  SAO8×30□-LA4-M5M SAO8×30□-LA6-M5M SAO8×30□-LA4-M5F SAO8×30□-LA6-M5F SAO8×30□-M5F
Dimensões ((mm)
Série SAO Ventosa Oval Plana 7
Estrutura
◇ Composto por um vaso de sucção de substituição (3) e um compensador de nível
◇ Instalação de conector para vaso de sucção
◇ Portão de vácuo vertical ((1), fio masculino para montagem
◇ Portão de vácuo lateral (2), fio masculino para montagem
Série SAO Ventosa Oval Plana 8
Como pedir
Série SAO Ventosa Oval Plana 9
Dimensões ((mm)
Série SAO Ventosa Oval Plana 10
