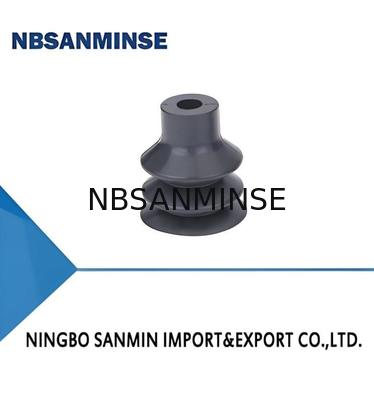

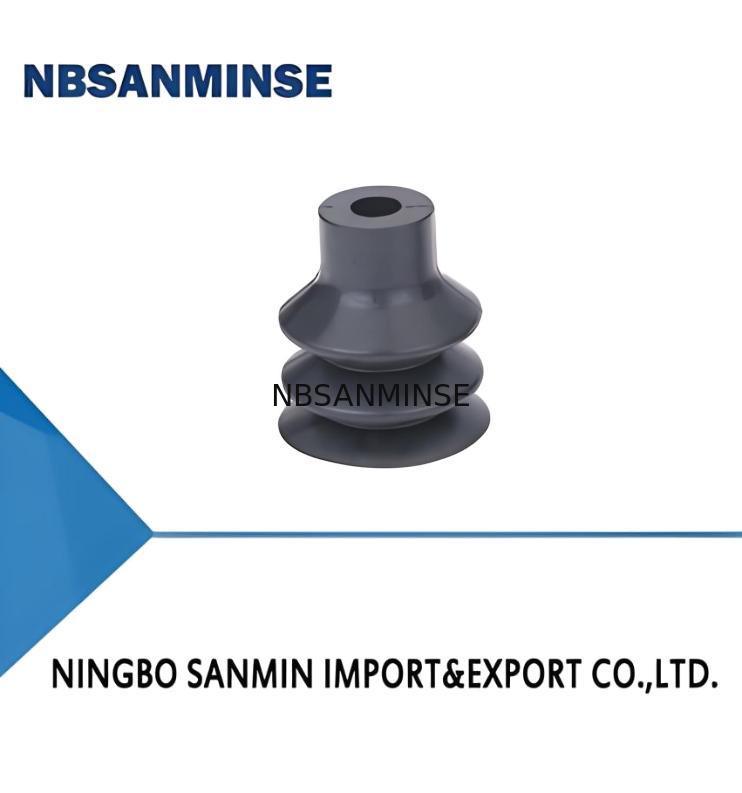

Ventosa de fole da série SPC

Quantidade de ordem mínima :	100 PCS	Detalhes da embalagem :	Saco de plástico
Tempo de entrega :	5-30days	Habilidade da fonte :	10000PCS

Lugar de origem:	China	Marca:	NBSANMINSE
Número do modelo:	spc3

Informação detalhada
Diâmetro:	3 - φ3mm	Material & Hardness 5:	N- NBR
Fios de ligação:	Nulo - Somente ventosa	Pull-out force N:	0.5
Dia da mangueira recomendada. mm:	4

Descrição de produto

Características

◇ Fole de 2,5

◇ Lábios macios e afunilados

◇ Disponível em vários tamanhos

Vantagens

◇ Grande força de sucção e bom efeito de amortecimento ao sugar a peça com

superfície irregular

◇ Boa vedação e longo curso comprimido, adequado para manusear peças

com superfície irregular

◇ Adequado para peças de vários tamanhos e formatos

Aplicações

◇ Manuseio de peças frágeis, como componentes eletrônicos

e peças de moldagem por injeção

◇ Manuseio de peças com superfície irregular, como papel e

tubos

Estrutura

◇ Fole de 2,5, longo curso comprimido

◇ Estrutura dividida para fácil substituição de peças de desgaste

Parâmetros técnicos

Modelo	Força de extração N	Interno volume cm³	Min.Curvatura raio da peça mm	Peso g	Recomendado mangueira dia mm	MPQ pcs
SPC3	0.5	<0.1	4	0.2	4	10
SPC5	0.9	<0.1	7.5	0.2	4	10
SPC7	1.7	<0.1	12	0.3	4	10
SPC10	3.5	0.2	13	0.8	6	10
SPC12	5	0.4	13	1.3	6	10
SPC15	8	0.9	15	1.7	6	10
SPC18	11.5	1.5	20	1.8	6	10
SPC20	14	2	27	2.8	6	5
SPC25	22	5	30	4	6	5
SPC30	32	8.3	35	10.5	6	5
SPC40	56	16.5	60	22.5	8	5
SPC60	127	52	75	52.4	8	1
SPC90	286	135	85	152.8	8	1

◇ Nota: Testando o nível de vácuo -60kPa, peça com superfície lisa e limpa. Os dados da força de extração acima são calculados sem considerar o fator de segurança.

Os dados podem ser diferentes de acordo com as diferentes superfícies das peças. Recomenda-se que o comprimento da mangueira de vácuo seja o mais curto possível, no máximo 2m.

Estrutura

◇ Consiste em ventosa de substituição e encaixe de travamento

◇ Encaixe plug-in para ventosas de diâmetro 5mm-25mm

◇ Encaixe com furo de montagem de soquete hexagonal para ventosas de

diâmetro 30mm-60mm

◇ Porta de vácuo vertical, encaixe de pagoda para conexão, rosca macho

para montagem

◇ Porta de vácuo lateral, encaixe de pagoda para conexão, rosca fêmea

para montagem

◇ Consulte a página 125 para seleção da ventosa

Modelo	Direção da porta de vácuo Encaixe vertical-Pagoda	Encaixe lateral-Pagoda
SPC3□	SPC3□-B6-M8M	SPC3□-LB6-M4F
SPC5□	SPC5□-B6-M8M	SPC5□-LB6-M4F
SPC7□	SPC7□-B6-M8M	SPC7□-LB6-M4F
SPC10□	SPC10□-B6-M8M	SPC10□-LB6-M4F
SPC12□	SPC12□-B6-M8M	SPC12□-LB6-M4F
SPC15□	SPC15□-B6-M8M	SPC15□-LB6-M4F
SPC18□	SPC18□-B6-M8M	SPC18□-LB6-M4F
SPC20□	SPC20□-B6-M8M	SPC20□-LB6-M4F
SPC25□	SPC25□-B6-M8M	SPC25□-LB6-M4F
SPC30□	SPC30□-B6-M10M	SPC30□-LB6-M6F
SPC40□	SPC40□-B6-M10M	SPC40□-LB6-M6F
SPC60□	SPC60□-B6-M10M	SPC60□-LB6-M6F
