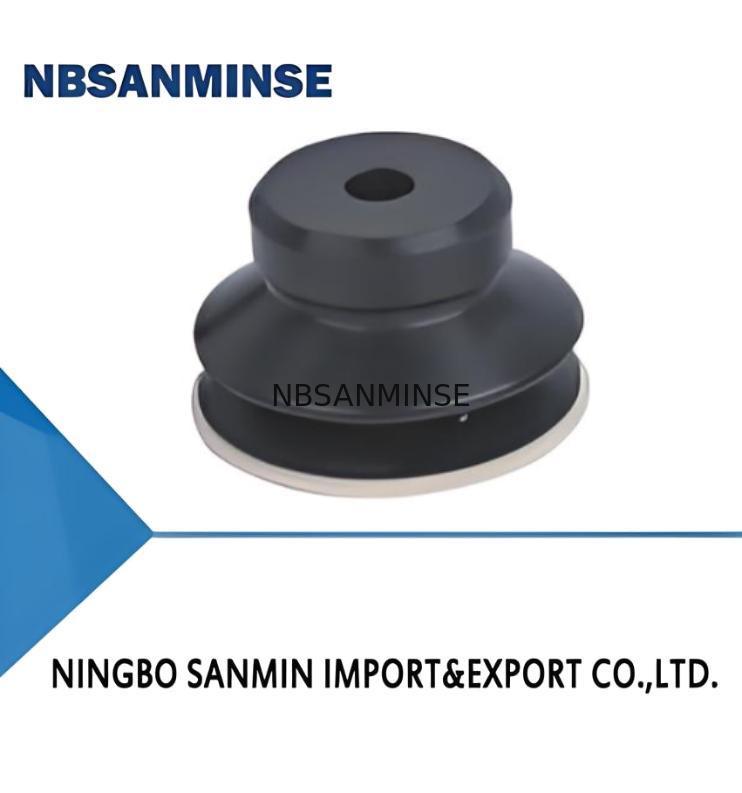

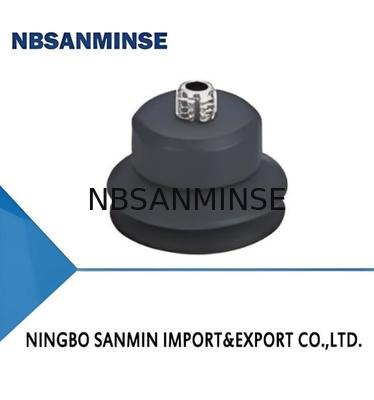

Copo de sucção da série SPJ

Quantidade de ordem mínima :	100 PCS	Detalhes da embalagem :	Saco de plástico
Tempo de entrega :	5-30days	Habilidade da fonte :	10000PCS

Lugar de origem:	China	Marca:	NBSANMINSE
Número do modelo:	SPJ4

Informação detalhada
Diâmetro:	4 - φ4mm	Material e dureza:	N-NBR
Fios de ligação:	Nulo - Somente ventosa	Força de arranque N:	0.6
Dia da mangueira recomendada. mm:	4

Descrição de produto

Características

◇ Fole 1.5

◇ Lábios macios e afunilados

◇ Plugue sem marca opcional

◇ Disponível em vários tamanhos

Vantagens

◇ Compensar a diferença de altura e bom amortecimento ao ter

contato com as peças

◇ Boa vedação para manuseio de peças com superfície irregular

◇ Disponível em vários tamanhos

Aplicações

◇ Manuseio de peças com superfície irregular, como caixas de papelão, papel

cartão e chapas, peças com superfície curva

◇ Manuseio de peças frágeis, como componentes eletrônicos e

peças de moldagem por injeção

◇ Ventosa com plugue sem marca é adequada para manusear sensíveis

material eletrônico ou tela de exibição. É adequado para ocasiões com

altos requisitos de marca na superfície de adsorção

Estrutura

◇ Fole 1.5, curso comprimido longo

◇ Ventosas com diâmetro inferior a 50 mm adotam estrutura dividida para fácil

substituição

◇ Estrutura de peça única para ventosa com diâmetro de 60 mm a 80 mm

Modelo	Força de extração N	Interno volume cm³	Raio mínimo da peça mm	Peso g	Mangueira recomendada diâmetro mm	MPQ pcs
SPJ4	0.6	<0.1	4	0.1	4	10
SPJ6	1.2	<0.1	6	0.2	4	10
SPJ8	2.2	<0.1	8	0.3	4	10
SPJ10	3.5	0.2	12	0.8	4	10
SPJ15	8	0.5	20	1.0	6	10
SPJ20	15	1.1	27	1.8	6	5
SPJ25	24	2.2	40	3.0	6	5
SPJ30	32	3	55	5.3	6	5
SPJ35	43	4.5	65	8.0	6	5
SPJ40	60	6	80	10.5	6	1
SPJ50	92	11.7	95	21.0	8	1
SPJ60	127	20	125	35.6	8	1
SPJ70	173	30	150	52.5	8	1
SPJ80	226	40	140	63.0	8	1

◇Observação: Testando o nível de vácuo -60kPa, peça com superfície lisa e limpa. Os dados da força de extração acima são calculados sem considerar o fator de segurança.

Os dados podem ser diferentes de acordo com as diferentes superfícies das peças. Recomenda-se que o comprimento da mangueira de vácuo seja o mais curto possível, no máximo 2m.

Estrutura

◇ Consiste em ventosa de substituição e encaixe de travamento

◇ Encaixe plug-in para ventosas

◇ Porta de vácuo vertical, encaixe de pagoda ou encaixe de um toque para conexão,

rosca macho para montagem

◇ Porta de vácuo lateral, encaixe de pagoda para conexão, rosca fêmea para

montagem

◇ Consulte a página 131 para seleção da ventosa

Modelo	Direção da porta de vácuo Encaixe Vertical-Pagoda	Encaixe Lateral-Pagoda
SPJ6□	SPJ6□-B6-M8M	SPJ6□-LB6-M4F
SPJ8□	SPJ8□-B6-M8M	SPJ8□-LB6-M4F
SPJ10□	SPJ10□-B6-M8M	SPJ10□-LB6-M4F
SPJ15□	SPJ15□-B6-M8M	SPJ15□-LB6-M4F
SPJ20□	SPJ20□-B6-M8M	SPJ20□-LB6-M4F
SPJ25□	SPJ25□-B6-M10M	SPJ25□-LB6-M6F
SPJ30□	SP30□-B6-M10M	SPJ30□-LB6-M6F
SPJ35□	SP35□-B6-M10M	SPJ35□-LB6-M6F
SPJ40□	SP40□-B6-M10M	SPJ40□-LB6-M6F
SPJ50□	SPJ50□-B6-M10M	SPJ50□-LB6-M6F
SPJ60□	SPJ60□-R1-M16M	SPJ60□-LR1-M8F
SPJ70□	SPJ70□-R1-M16M	SPJ70□-LR1-M8F
SPJ80□	SPJ80□-R1-M16M	SPJ80□-LR1-M8F

Estrutura

◇ Consiste em ventosa de substituição (3) e compensador de nível

◇ Encaixe plug-in para ventosa

◇ Porta de vácuo vertical (1), rosca macho para montagem

◇ Porta de vácuo lateral (2), rosca macho para montagem

Modelo	Vácuo porta direção Encaixe Vertical-Pagoda		Encaixe Lateral-Pagoda
SPJ6□	SPJ6□-FE3B6-M9	SPJ6□-FE10B6-M9	SPJ6□-FE3LB6-M9	SPJ6□-FE10LB6-M9
SPJ8□	SPJB□-FE3B6-M9	SPJB□-FE10B6-M9	SPJ8□-FE3LB6-M9	SPJ8□-FE10LB6-M9
SPJ10□	SPJi0□-FE4B6-M11	SPJ10□-FE10B6-M11	SPJ10□-FE4LB6-M11	SPJ10□-FE10LB6-M11
SPJ15□	SPJ15□-FE4B6-M11	SPJ15□-FE10B6-M11	SPJ15□-FE4LB6-M11	SPJ15□-FE10LB6-M11
SPJ20□	SPJ20□-FE4B6-M11	SPJ20□-FE10B6-M11	SPJ20□-FE4LB6-M11	SPJ20□-FE10LB6-M11
SPJ25□	SPJ25□-FE6B6-M14	SPJ25□-FE15B6-M14	SPJ25□-FE6LB6-M14	SPJ25□-FE15LB6-M14
SPJ30□	SPJ30□-FE6B6-M14	SPJ30□-FE15B6-M14	SPJ30□-FE6LB6-M14	SPJ30□-FE15LB6-M14
SPJ35□	SPJ35□-FE6B6-M14	SPJ35□-FE15B6-M14	SPJ35□-FE6LB6-M14	SPJ35□-FE15LB6-M14
SPJ40□	SPJ40□-FE6B6-M14	SPJ40□-FE15B6-M14	SPJ40□-FE6LB6-M14	SPJ40□-FE15LB6-M14
SPJ50□	SPJ50□-FE6B6-M14	SPJ50□-FE15B6-M14	SPJ50□-FE6LB6-M14	SPJ50□-FE15LB6-M14
SPJ60□	-		SPJ60□-FE10LR1-M16	SPJ60□-FE30LB6-M16
SPJ70□	-		SPJ70□-FE10LR1-M16	SPJ7O□-FE30LB6-M16
SPJ80□	-		SPJ80□-FE10LR1-M16	SPJB0□-FE30LB6-M16
