| VP3 |
1 |
4 |
5 |
□ |
04 |
1 |
G |
A |
□ |
□ |

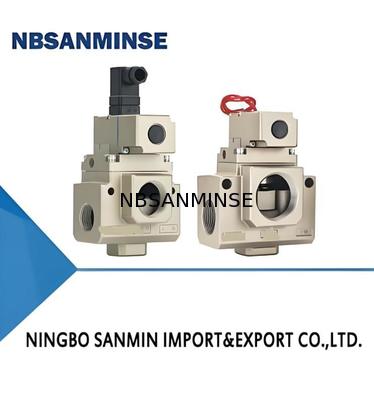

| 3 válvula portosolenoide |
|
Tamanho do corpo |
|
Opção de válvula |
|
tensão nominal da bobina |
Entrada elétrica |
função |
Opção piloto |
Tipo de fio |
| 4 |
1/2 |
Nil: para o sector geral |
3 |
AC110V 50/60Hz |
Grommet |
A.N.C. |
Nil:Standard (piloto interno) |
F: G |
| 6 |
1 |
V:Para vácuo/baixa pressão |
4 |
AC220V 50/60Hz |
Terminal Din |
B.N.O. |
1:Pilota externo |
N: TNP |
| 8 |
1 1/2 |
|
5 |
DC24V |
Terminal din com supressor de tensão/luz |
|
|
T:NPTF |
|
|
6 |
DC12V |
|
|
|
|
Instruções de utilização
1 Instale um filtro de ar.
Instalar o filtro de ar perto da parte superior da válvula.
Escolha um filtro de ar com uma precisão de filtragem igual ou inferior a 5 μm.
2Por favor, instale um pós-refrigerador, secador de ar, tanque de recolha de água, etc.
O ar comprimido que contenha uma grande quantidade de água condensada causará mau funcionamento das válvulas e de outros equipamentos pneumáticos.secador de ar, e tanque de recolha de água.
3Se for produzida uma grande quantidade de pó de carbono, instalar um separador de névoa de óleo na posição a montante da válvula para remover o pó de carbono.
Se uma grande quantidade de pó de carbono for gerada a partir do compressor de ar, o pó de carbono aderirá ao interior da válvula, levando a um mau funcionamento.
Relativamente à polaridade
Esta válvula solenoide não tem polaridade +/-
5Tensão de aplicação
Ao fazer ligações elétricas à válvula de solenoide, por favor, não se engane na tensão aplicada, caso contrário, pode causar mau funcionamento ou esgotamento da bobina.
6Uso de baixa frequência
Para evitar um mau funcionamento, troque a válvula uma vez a cada 30 dias (observe a fonte de ar).
7Operação manual
Se operado manualmente, o dispositivo ligado arranca.
Por favor, confirme a segurança antes de proceder à operação.
Ambiente de funcionamento
1Não utilizar em ambientes com gases corrosivos, produtos químicos, água do mar, água ou vapor d' água, ou em locais onde as substâncias acima mencionadas aderirem.
2Não utilizar em ambientes com gases inflamáveis ou gases explosivos; caso contrário, pode causar incêndio ou explosão.
Não utilizar em locais onde possa ocorrer vibração ou impacto.
Quando exposto à luz solar, deve utilizar- se protecção, como uma tampa protetora.
5Se houver uma fonte de calor nas proximidades, devem ser tomadas medidas de isolamento térmico.
Se em um local onde se aderirem gotas de água, óleo ou salpicos gerados durante a solda, devem ser tomadas medidas de protecção adequadas.
7Se a válvula eletromagnética for instalada numa caixa de controlo, devem ser tomadas medidas adequadas de dissipação de calor para assegurar que a temperatura da válvula permanece dentro da gama especificada.
P: Pode oferecer as amostras grátis?
A: Sim, Mas depende dos produtos, Por favor, contacte-nos. Ina@pneuhydr.com ou whatsapp 0086 15168536055
P: Qual é o seu âmbito de negócios?
A: O nosso âmbito de actividade éServiço de peças de automação para exportadores com recipiente completo e vendacilindro de ar, tratamento de fontes de ar, válvula solenoide,válvula de ar,válvula motorizadora,válvula de latão, válvula hidráulica, cilindro hidráulico, ar e óleode adaptação, manômetroetc.
P:WQue tipos de produtos pode fazer?
R: Podemos fazer muitos tipos de aço inoxidável, Latão, alumínioprocessamento de materiais.como altapressão Válvula / válvula solenoide / válvula elétricaválvula de água/válvula pneumática/cilindro de ar/válvula hidráulica/acumulador hidráulicoprodutos e assim por diante.
P: O produto pode ser feito com o nosso logotipo e marca?
R: Sim, claro que podemos fazer. Somos fornecedores OEM há anos e profissionais para fazer. Mas você precisa nos dar a autorização se for possível.
P: Pode fornecer produtos de marca de instrumentos pneumáticos e hidráulicos famosos originais?
R: Sim, podemos fornecer como Festo,Smc,CKD,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser etc.
P: Há garantia disponível?
R: Sim, normalmente os produtos são de um ano de garantia de qualidade.
P: O conector está no sistema britânico ou métrico? Qual a diferença entre PT, NPT e fios G?
A: O fio G é cilíndrico e não se sela, exigindo juntas adicionais para evitar vazamentos.e os fios internos e externos tornam-se cada vez mais apertados quando apertadosA vedação é obtida através da deformação dos fios, e o selante ou fita é geralmente utilizado em conjunto para melhorar o efeito de vedação.
O fio G é um tubo cilíndrico recto utilizado para ligações não fechadas; o fio PT é um tubo cônico que depende da deformação e vedação do próprio fio;NPT é também um tubo cônico com um ângulo de perfil do dente de 60 graus, utilizado principalmente na América do Norte
P: Como converter unidades de pressão: MPa, bar, psi, kg/cm2?
A: 1MPa=10bar≈145psi≈10kg
P: O que causa normalmente o esgotamento das bobinas de válvulas solenoides?
A: Voltagem e hz incorretos, comutação frequente, cabeça do piloto a entrar no líquido, problema do núcleo da válvula e da mola,ambiente Quente, vibrações fortes, etc.
P: O que deve ser observado para componentes pneumáticos em ambientes de alta temperatura ou extremamente frios?
| Ponto de foco |
Contramedidas para o ambiente de alta temperatura |
Contramedidas em ambientes extremamente frios |
| Sementes |
Fluoroblast, PTFE |
Nitril de baixa temperatura, borracha de silicone, poliuretano |
| Lubrificação |
Gordura sintética de alta temperatura (baixa volatilidade) |
Gordura de baixa temperatura (baixo ponto de cozimento, baixa viscosidade) |
| Tratamento do ar |
Reforçar o arrefecimento, remoção eficiente da água |
Secagem com ponto de orvalho ultra baixo (tipo de refrigeração + adsorção), rastreamento térmico |
| Componentes metálicos |
Autorização de expansão de reservas |
Selecionar materiais com resistência a baixas temperaturas, evitar fugas devido ao encolhimento a frio |
| Componentes de controlo |
Círculos de alta resistência ao calor, dissipação de calor, baixo consumo de energia |
Instalar caixas de isolamento, aquecimento local, evitar a condensação a frio |
| Instalação |
Manter longe de fontes de calor, adicionar placas de isolamento térmico |
Evitar exposição ao vento e à neve, envolver com materiais de isolamento térmico |
