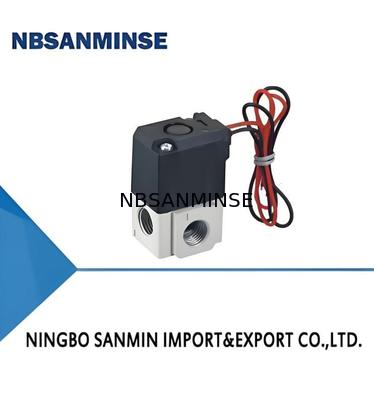

| VT307 |
□ |
5 |
G |
□ |
1 |
01 |
□ |
□ |
| Tipo de corpo |
Opção de válvula |
Tensão nominal |
Entrada elétrica |
Supressor de tensão de luz/surtos |
|
Tamanho da porta |
Tipo de rosca |
Suporte |
| T |
Com porta no corpo |
Nenhum |
Tipo padrão |
1 |
AC110V 50/60Hz |
Prensa-cabos |
G: fio de chumbo de 300 mm |
Nenhum: Nenhum |
Nenhum: Sem porta
(Para manifold)
|
Nenhum: Rc |
Nenhum: Nenhum |
| O |
Para manifold |
V |
Tipo de especificação de vácuo |
2
|
AC220V 50/60Hz |
H: fio de chumbo de 600 mm |
com supressor de tensão de luz/surtos
(Apenas tipo de terminal DIN)
|
01: 1/8(6A) |
F: G |
F: Com suporte |
|
|
3 |
AC110V 50/60Hz |
Terminal DIN |
D: Com conector |
|
02: 1/4(8A) |
N: NPT |
|
| 4 |
AC220V 50/60Hz |
DO: Sem conector |
|
T: NPTF |
| 5 |
DC24V |
|
|
|
| 6 |
DC12V |
| Especificações Técnicas |
|
|
| Método de Comutação |
|
Bobina única de 2 posições de ação direta |
| Fluido Utilizado |
|
Ar |
| Faixa de Pressão de Operação |
|
— |
| Temperatura Ambiente e Temperatura do Fluido em Uso |
|
-10~50℃ (Não congelado) |
| Tempo de Resposta |
|
≤20ms (a 0.5MPa) |
| Frequência Máxima de Operação |
|
10Hz |
| Graxa sintética de alta temperatura (baixa volatilidade) |
|
Não necessário (Se lubrificado, usar Óleo de Turbina 1 ISO VG32) |
| Operação Manual |
|
Tipo push não travante |
| Método de Montagem |
|
Livre |
| Resistência a Choque / Resistência à Vibração |
|
150 / 50 m/s² |
| Classe de Proteção |
|
À prova de poeira |
| Método de Saída do Fio de Chumbo |
|
Saída direta, tipo soquete DIN |
| Tensão Nominal da Bobina (V) |
AC (50/60Hz) |
— |
| Tensão Nominal da Bobina (V) |
DC |
— |
| Flutuação de Tensão Permitida |
|
-15% ~ +10% da tensão nominal |
| Potência Aparente |
AC - Partida |
12.7VA (50Hz), 10.7VA (60Hz) |
| Potência Aparente |
AC - Excitação |
7.6VA (50Hz), 5.4VA (60Hz) |
| Consumo de Energia |
DC |
Sem luz indicadora: 4W; Com luz indicadora: 4.2W |
P: Poderia oferecer as amostras grátis?
R: Sim, mas depende dos produtos, Por favor, entre em contato conosco ina@pneuhydr.com ou whatsapp 0086 15168536055
P: Qual é o seu escopo de negócios?
R: Nosso escopo de negócios éserviço de exportador de peças de automação com contêiner completo, e venda decilindro de ar, tratamento de fonte de ar, válvula solenoide,válvula de ar,válvula motorizada, Válvula de latão, válvula hidráulica, cilindro hidráulico, ar e óleo conexão, manômetro etc.
P:Que tipos de produtos você pode fabricar?R: Podemos fabricar muitos tipos de aço inoxidável
,latão, alumínio processamento de materiais.como altapressãoVálvula / válvula solenoide / válvula elétrica / válvula de água/válvula pneumática/cilindro de ar/válvula hidráulica/acumulador hidráulicoprodutos e assim por diante.P: O produto pode ser feito com nosso logotipo e marca?
R: Sim, claro, podemos fazer. Somos fornecedores OEM há anos e profissionais para fazer. Mas você precisa nos dar a autorização, se for possível.
P: Você pode fornecer produtos originais de marcas pneumáticas e hidráulicas famosas, instrumentos?
R: Sim, podemos fornecer como Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser etc.
P:
O que deve ser observado para componentes pneumáticos em ambientes de alta temperatura ou extremamente frios? R: Sim, normalmente os produtos têm um ano de garantia de qualidade.
P: O conector é do sistema britânico ou métrico? Qual é a diferença entre as roscas PT, NPT e G?
R:
A rosca G é cilíndrica e não se auto-sela, exigindo juntas adicionais para evitar vazamentos. PT e NPT são cônicas, e as roscas interna e externa ficam cada vez mais apertadas ao serem apertadas. A vedação é obtida através da deformação das roscas, e selante ou fita são geralmente usados em conjunto para melhorar o efeito de vedação A rosca G é um tubo reto cilíndrico usado para conexões não seladas; a rosca PT é um tubo cônico que depende da deformação e vedação da própria rosca; NPT também é um tubo cônico com um perfil de dente de 60 graus, usado principalmente na América do Norte
P: Como converter unidades de pressão: MPa, bar, psi, kg/cm²?
R: 1MPa=10bar≈145psi≈10kg
P: O que geralmente causa a queima das bobinas da válvula solenoide?
R: Tensão e Hz incorretos, comutação frequente, entrada de líquido na cabeça piloto, problema no núcleo da válvula e na mola,
ambientequente, vibração pesada etc. P:
O que deve ser observado para componentes pneumáticos em ambientes de alta temperatura ou extremamente frios? Ponto de Foco
| Contramedidas para Ambiente de Alta Temperatura |
Contramedidas para Ambiente de Extremo Frio |
Vedações |
| Borracha de flúor, PTFE |
Nitrila de baixa temperatura, borracha de silicone, poliuretano |
Lubrificação |
| Graxa sintética de alta temperatura (baixa volatilidade) |
Graxa de baixa temperatura (baixo ponto de fluidez, baixa viscosidade) |
Tratamento do Fornecimento de Ar |
| Fortalecer o resfriamento, remoção eficiente de água |
Secagem de ponto de orvalho ultrabaixo (refrigeração + tipo adsorção), aquecimento |
Componentes Metálicos |
| Reservar folga de expansão |
Selecionar materiais com tenacidade a baixas temperaturas, evitar vazamentos devido ao encolhimento a frio |
Componentes de Controle |
| Bobinas de alta resistência ao calor, dissipação de calor, baixo consumo de energia |
Instalar caixas de isolamento, aquecimento local, evitar condensação a frio |
Instalação |
| Manter afastado de fontes de calor, adicionar placas de isolamento térmico |
Evitar exposição ao vento e neve, envolver com materiais de isolamento térmico |
|
