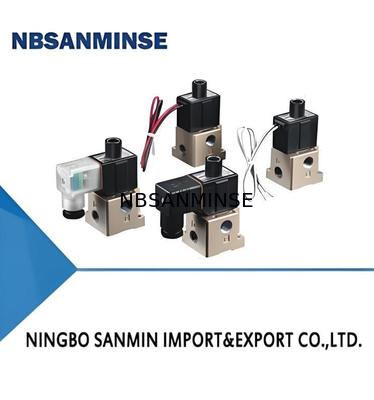

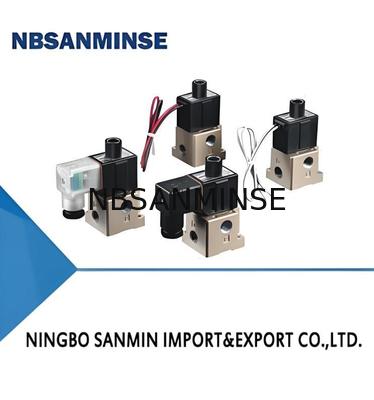

| VT317 |
□ |
1 |
G |
□ |
02 |
□ |
|
Opção de válvula |
Voltagem nominal |
Entrada elétrica |
|
Tamanho do porto |
Tipo de fio |
| Nil |
Tipo padrão |
1 |
AC100V 50/60Hz |
G:Grommet, fio de chumbo de 300 mm |
021/4 ((8A) |
Nil:Rc |
| E |
Tipo de função contínua |
2 |
AC200V 50/60Hz |
H:Grommet, 600 mm de fio de chumbo |
|
F: G |
| V |
Tipo de especificação de vácuo |
3 |
AC110V 50/60Hz |
D:Terminal DIN |
N: TNP |
|
|
4 |
AC220V 50/60Hz |
|
T:NPTF |
| 5 |
DC24V |
|
| 6 |
DC12V |
| 7 |
AC240V 50/60Hz |
| 9 |
outros |
| Ponto |
Descrição |
| Função |
Controle de solenoide único de acção directa em duas posições |
| Fluido utilizado |
Ar |
| Intervalo de pressão de funcionamento |
0 a 0,9 MPa |
| Temperatura ambiente e temperatura do fluido em utilização |
-10 a 50 °C (não congelados, ver P.5) |
| Nota 1: Tempo de resposta |
≤ 30 ms (a 0,5 MPa) |
| Frequência máxima de funcionamento |
10 Hz |
| Lubrificação |
Não requerido (se lubrificado, utilizar óleo de turbina 1 ISO VG32) |
| Operação manual |
Tipo de empurrão sem bloqueio |
| Posição de montagem |
Grátis |
| Nota 2: Resistência ao choque / Resistência às vibrações |
150/50 m/s2 |
| Estrutura de protecção |
A prova de pó |
| Número do modelo. |
Valor equivalente - 1-2 (P-A) |
|
|
Valor equivalente - 2-3 (A-P) |
|
|
Valor equivalente - 3-2 (R-A) |
|
|
Valor equivalente - 2-1 (A-P) |
|
|
Massa (tipo de saída directa de chumbo) |
|
C(dm3/s·bar)) |
b |
(C_v) |
C(dm3/s·bar)) |
b |
(C_v) |
C(dm3/s·bar)) |
b |
(C_v) |
C(dm3/s·bar)) |
b |
(C_v) |
|
| VT317 |
2.4 |
0.26 |
0.62 |
2.6 |
0.34 |
0.67 |
2.8 |
0.25 |
0.67 |
2.5 |
0.37 |
0.66 |
0.28kg |
| VT317V (tipo de especificação de vácuo) |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
| VT317E (tipo de longa duração) |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
P: Pode oferecer as amostras grátis?
A: Sim, Mas depende dos produtos, Por favor, contacte-nos. Ina@pneuhydr.com ou whatsapp 0086 15168536055
P: Qual é o seu âmbito de negócios?
A: O nosso âmbito de actividade éServiço de peças de automação para exportadores com recipiente completo e vendacilindro de ar, tratamento de fontes de ar, válvula solenoide,válvula de ar,válvula motorizadora,válvula de latão, válvula hidráulica, cilindro hidráulico, ar e óleode adaptação, manômetroetc.
P:WQue tipos de produtos pode fazer?
R: Podemos fazer muitos tipos de aço inoxidável, Latão, alumínioprocessamento de materiais.como altapressão Válvula / válvula solenoide / válvula elétricaválvula de água/válvula pneumática/cilindro de ar/válvula hidráulica/acumulador hidráulicoprodutos e assim por diante.
P: O produto pode ser feito com o nosso logotipo e marca?
R: Sim, claro que podemos fazer. Somos fornecedores OEM há anos e profissionais para fazer. Mas você precisa nos dar a autorização se for possível.
P: Pode fornecer produtos de marca de instrumentos pneumáticos e hidráulicos famosos originais?
R: Sim, podemos fornecer como Festo,Smc,CKD,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser etc.
P: Há garantia disponível?
R: Sim, normalmente os produtos são de um ano de garantia de qualidade.
P: O conector está no sistema britânico ou métrico? Qual a diferença entre PT, NPT e fios G?
A: O fio G é cilíndrico e não se sela, exigindo juntas adicionais para evitar vazamentos.e os fios internos e externos tornam-se cada vez mais apertados quando apertadosA vedação é obtida através da deformação dos fios, e o selante ou fita é geralmente utilizado em conjunto para melhorar o efeito de vedação.
O fio G é um tubo cilíndrico recto utilizado para ligações não fechadas; o fio PT é um tubo cônico que depende da deformação e vedação do próprio fio;NPT é também um tubo cônico com um ângulo de perfil do dente de 60 graus, utilizado principalmente na América do Norte
P: Como converter unidades de pressão: MPa, bar, psi, kg/cm2?
A: 1MPa=10bar≈145psi≈10kg
P: O que causa normalmente o esgotamento das bobinas de válvulas solenoides?
A: Voltagem e hz incorretos, comutação frequente, cabeça do piloto a entrar no líquido, problema do núcleo da válvula e da mola,ambiente Quente, vibrações fortes, etc.
P: O que deve ser observado para componentes pneumáticos em ambientes de alta temperatura ou extremamente frios?
| Ponto de foco |
Contramedidas para o ambiente de alta temperatura |
Contramedidas em ambientes extremamente frios |
| Sementes |
Fluoroblast, PTFE |
Nitril de baixa temperatura, borracha de silicone, poliuretano |
| Lubrificação |
Gordura sintética de alta temperatura (baixa volatilidade) |
Gordura de baixa temperatura (baixo ponto de cozimento, baixa viscosidade) |
| Tratamento do ar |
Reforçar o arrefecimento, remoção eficiente da água |
Secagem com ponto de orvalho ultra baixo (tipo de refrigeração + adsorção), rastreamento térmico |
| Componentes metálicos |
Autorização de expansão de reservas |
Selecionar materiais com resistência a baixas temperaturas, evitar fugas devido ao encolhimento a frio |
| Componentes de controlo |
Círculos de alta resistência ao calor, dissipação de calor, baixo consumo de energia |
Instalar caixas de isolamento, aquecimento local, evitar a condensação a frio |
| Instalação |
Manter longe de fontes de calor, adicionar placas de isolamento térmico |
Evitar exposição ao vento e à neve, envolver com materiais de isolamento térmico |
