Detalhes do produto:
|
| Mídia: | gás | Ambiente de Aplicação: | Interior/Exterior |
|---|---|---|---|
| Instalação: | Qualquer posição | Tipo da função: | Posição 5 2 portuária |
| Especial: | Especial a pedido | Nível de potência: | 3,5 W ~ 6 W |
Introdução:

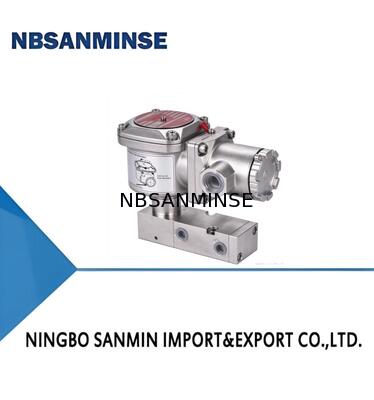

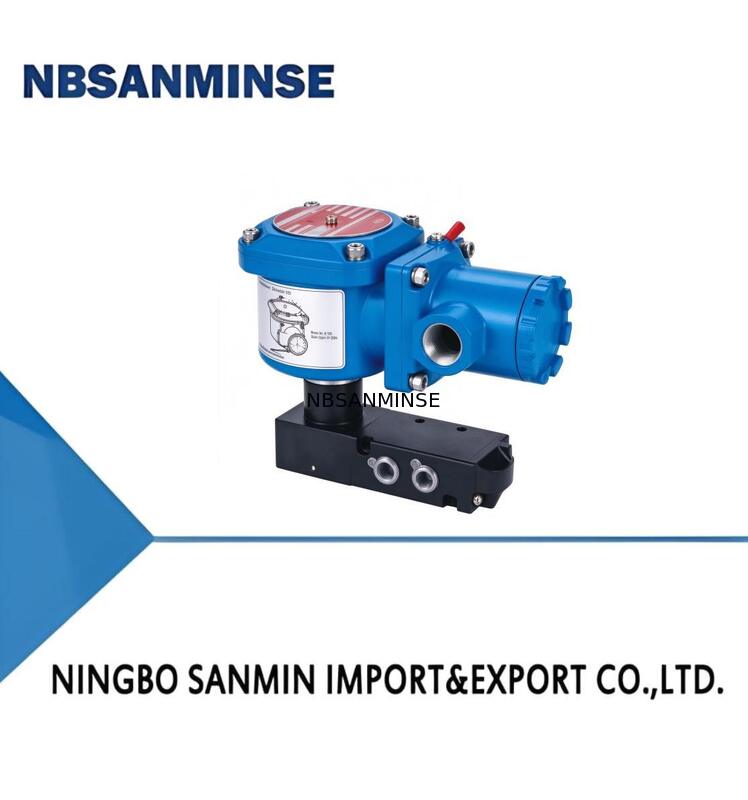

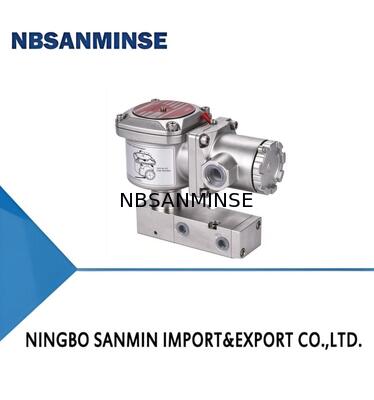

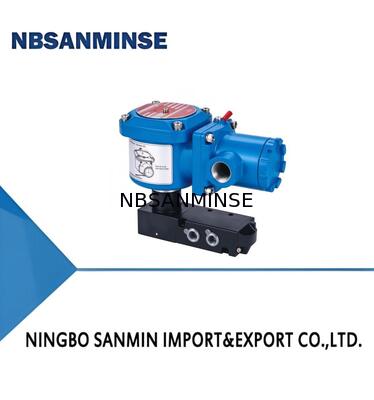

As válvulas solenoides da série LV600 são adequadas para utilização em conjunto com a válvula de controlo pneumática e o atuador do pistão na maior parte da produção de processo.A válvula de solenoide desempenha apenas uma função auxiliarA válvula de solenoide desempenha um papel muito importante, especialmente na cadeia de produção de processo, como quando a fonte de gás falha, quando a válvula de solenoide é instalada em um local onde a fonte de gás não funciona, e quando a válvula de solenoide é instalada em um local onde a fonte de gás não funciona, como quando a válvula de solenoide é instalada em um local onde a fonte de gás não funciona.Quando a segurança da produção do processo exigir a ação da válvula, a maioria deles precisa ser controlada por válvulas eletromagnéticas.Indústria do gás natural e química e também pode satisfazer os requisitos de aplicação de resposta rápida e vida útil de alta frequência em sistemas de controlo de automação industrial.
Características:
Conformidade com a norma de segurança funcional IEC61508, certificado pela TÜV Nível de integridade de segurança SIL3
A estrutura refinada da câmara protege a bobina contra umidade e corrosão.
Construções de solenoides simples e duplos
Projeto de vedação estática
Protecção contra explosões e segurança aumentada Ex duplo certificado
Baixo consumo de energia disponível
Operadores manuais disponíveis
Pilota interno/externo disponível
Conexões de portas de rosca e interface NAMUR
Função:
![]()
Especificações técnicas:
| Ponto de referência | Controle electrónico único/controle electrónico duplo |
| Categoria de pilotos | Tipo de piloto |
| MEDIA | Gás |
| Intervalos de temperatura ambiente | -60°C ~ 60°C |
| TEMPERATURA do meio | - 60°C ~ 60°C |
| DIFERENCIAL de pressão de funcionamento | 29 a 145 psi ((2,0 a 10 bar) |
| Coeficiente de fluxo | 1.11Cv(1.06Kv) m3/h 15.92Kw/m-em 1/4" 3.85Cv ((3.30Kv) m3/h55.00Kw/m-in1/2" 1.11Cv(1.06Kv) m3/h15.92Kw/m-em1/4" 3.85Cv ((3.30Kv) m3/h55.00Kw/m-in1/2" |
| Construção de válvulas | Estrutura de espuma ou estrutura de chapéu |
| MATERIAL do corpo | Alumínio/aço inoxidável |
| Ambiente de aplicação | Interior/exterior |
| Instalação | Qualquer posição |
| Classificação IP | IP66 |
| Aprovas à prova de explosão | Fx db IC T6~T3Gb |
Operadores de solenoides:
| Classe de isolamento | CONSUMO DE PODER NATURAL em watts | |
| DC WATTS | AC WATTS | |
| (VA) VA HOLDING | ||
| H | 10,8 a 6,5 W | 1.8~4W |
| Voltagem padrão | 24V, 36V, 48V, 110V | 24V, 110V, 220V AC/50Hz, 60Hz |
LV600 PBA DFDA SC N 14NB 5 P 1 ST * 24VDC:
| SERIAS DE PRODUTOS | LV600 | Série LV600 |
| Forma e material do corpo da válvula | PBA | Material de liga de alumínio de tipo piloto |
| PBS | Material de aço inoxidável de tipo piloto | |
| DFDA | Liga de alumínio à prova de explosão de câmara dupla | |
| DFDS | Aço inoxidável à prova de explosão de câmara dupla | |
| CATEGORIA DE COIL | FDA | Liga de alumínio à prova de explosão |
| FDS | Aço inoxidável à prova de explosão | |
| Modo de controlo | SC | Controle elétrico único |
| DC | Controle elétrico duplo | |
| Interface elétrica | N | 1/2 "NPT |
| G | G1/2 | |
| M | M20×1.5 | |
| Conexão aérea | 14NG | Tipo de tubo 1/4NPT |
| 12NG | Tipo de tubo 1/2NPT | |
| 38NG | Tipo de tubo 3/8NPT | |
| 14G | Tipo de tubo 1/4G | |
| 12G | Tipo de tubo 1/2G | |
| 38G | Tipo de tubo 3/8G | |
| 14NB | 1/4NPT Tipo Namur | |
| 14 GB | 1/4G Tipo Namur | |
| 12NB | 1/2NPT Tipo Namur | |
| 12 GB | 1/2G Tipo Namur | |
| 38NB | 3/8NPT Tipo Namur | |
| 38 GB | 3/8G Tipo Namur | |
| Tipo de função | 3 | 3 Posição do porto 2 |
| 5 | 5 Posição do porto 2 | |
| 35P | 5/3 centro de pressão | |
| 35C | 5/3 centro fechado | |
| 35E | 5/3 Centro de escape | |
| Nível de potência | P | 3.5W~6W |
| LP | 3W | |
| Operador manual | P | Não há operação manual |
| Temperatura | S.T. | (-20°C~ + 60°°C) |
| LT | (-40°C~ + 60°C) | |
| CL | (- 60°°C~ + 60°C) | |
| Especial | * | Especiais a pedido |
| Voltagem | 24VDC 110VDC 220VAC |
Há opções especiais disponíveis no equipamento.
Para mais informações, consulte a ficha de dados do produto.
