Detalhes do produto:
|
| Tensão: | 24 V CC | Nível de potência: | 3,5 W ~ 6 W |
|---|---|---|---|
| Tipo da função: | 5/3 centro de exaustão | Conexão aérea: | Tipo de tubo 3/8G |
| Instalação: | Qualquer posição | Mídia: | Ar/Gás Interno |
Introdução:

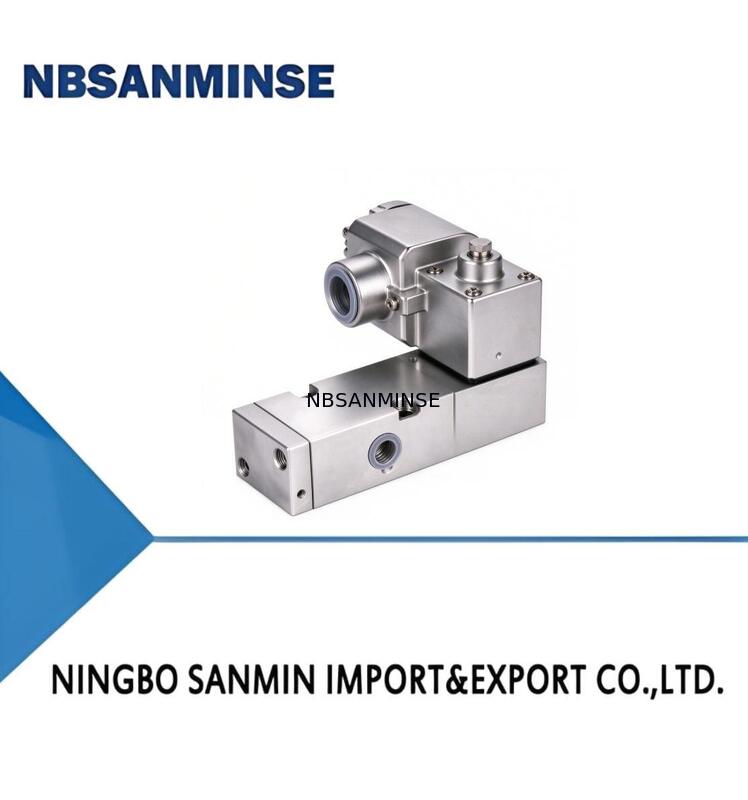

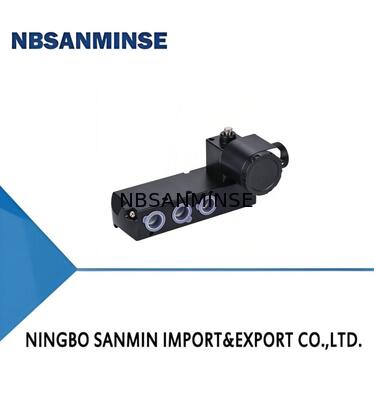

A válvula solenóide da série LV600 é adequada para uso em conjunto com válvulas de controle pneumático e atuadores de pistão na maioria dos processos de produção. Nesta ocasião, a válvula solenóide desempenha apenas uma função auxiliar, mas é muito importante. Especialmente na cadeia de produção de processos, a válvula solenóide desempenha um papel muito importante. Por exemplo, quando a fonte de gás falha, quando a segurança da produção de processos exige ação da válvula, a maioria delas precisa ser controlada por válvulas solenóides. É amplamente utilizada nas indústrias de petróleo, gás natural e química e também pode atender aos requisitos de aplicação de resposta rápida e vida útil de alta frequência em sistemas de controle de automação industrial.
Características:
Conformidade com o padrão de segurança funcional IEC61508, Nível de Integridade de Segurança SIL3 certificado pela TÜV
Construções de solenóide único e duplo
Design de vedação estática
Certificado à prova de explosão Ex d
Baixo consumo de energia disponível
Direção livre para operador de solenóide ou quatro direções fixas
Operadores manuais disponíveis
Piloto externo/interno disponível
Conexões de porta roscada e interface NAMUR
Função:
![]()
Especificações Técnicas:
| ITEM | Controle eletrônico único/controle eletrônico duplo |
| CATEGORIA DE PILOTO | Tipo de piloto |
| MÍDIA | Ar/Gás Inerte |
| INTERVALOS DE TEMPERATURA AMBIENTE | -60℃ ~ 60℃ |
| TEMPERATURA DA MÍDIA | -60℃~ 60℃ |
| DIFERENCIAL DE PRESSÃO DE OPERAÇÃO | 29 a 145 psi (2,0 a 10 bar) |
| COEFICIENTE DE VAZÃO | 1.11Cv(1.06Kv)m³/h15.92Kw/m-in1/4" 3.85Cv(3.30Kv)m³/h55.00Kw/m-in1/2" 1.11Cv(1.06Kv)m³/h15.92Kw/m-in1/4" 3.85Cv(3.30Kv)m³/h55.00Kw/m-in1/2" |
| CONSTRUÇÃO DA VÁLVULA | Estrutura de pistão ou estrutura de jaqueta |
| MATERIAL DO CORPO | Alumínio/Aço Inoxidável |
| AMBIENTE DE APLICAÇÃO | Interno/Externo |
| INSTALAÇÃO | Qualquer Posição |
| CLASSIFICAÇÃO IP | IP65 |
| APROVAÇÕES À PROVA DE EXPLOSÃO |
Operadores de Solenóide:
| CLASSE DE ISOLAMENTO | POTÊNCIA NOMINAL CONSUMO DE ENERGIA | |
| Watts DC | Watts AC | |
| (VA) RETENÇÃO VA | ||
| F | 3~6.5W | 2.5~6.5W |
| Tensão Padrão | 24V,36V,48V,110V | 24V, 110V, 220V AC/50Hz, 60Hz |
LV600 PBS DFDS SC N 14NB 5 P 1 ST * 24VDC:
| SÉRIE DO PRODUTO | LV600 | SÉRIE LV600 |
| Forma e material do corpo da válvula | DFDA | Liga de alumínio à prova de explosão de câmara dupla |
| DFDS | Aço inoxidável à prova de explosão de câmara dupla | |
| CATEGORIA DA BOBINA | FDA | Liga de alumínio à prova de explosão |
| FDS | Aço inoxidável à prova de explosão | |
| Modo de controle | SC | Controle elétrico único |
| DC | Controle elétrico duplo | |
| Interface elétrica | N | 1/2"NPT |
| G | G1/2 | |
| M | M20×1.5 | |
| Conexão de ar | 14NG | Tipo de tubo 1/4NPT |
| 12NG | Tipo de tubo 1/2NPT | |
| 38NG | Tipo de tubo 3/8NPT | |
| 14G | Tipo de tubo 1/4G | |
| 12G | Tipo de tubo 1/2G | |
| 38G | Tipo de tubo 3/8G | |
| 14NB | Tipo Namur 1/4NPT | |
| 14GB | Tipo Namur 1/4G | |
| 12NB | Tipo Namur 1/2NPT | |
| 12GB | Tipo Namur 1/2G | |
| 38NB | Tipo Namur 3/8NPT | |
| 38GB | Tipo Namur 3/8G | |
| Tipo de função | 3 | 3 Vias 2 Posições |
| 5 | 5 Vias 2 Posições | |
| 35P | Centro de pressão 5/3 | |
| 35C | Centro fechado 5/3 | |
| 35E | Centro de exaustão 5/3 | |
| Nível de potência | P | 3.5W~6W |
| LP | <3W | |
| Operador Manual | P | Sem operação manual |
| Temperatura | ST | (-20℃~+60°℃) |
| LT | (-40℃~+60℃) | |
| CL | (-60°℃~+60℃) | |
| Especial | * | Especial sob solicitação |
| VOLTAGEM | 24VDC 110VDC 220VAC |
Opções especiais estão disponíveis mediante o equipamento.
Consulte a folha de dados do produto para obter detalhes.
